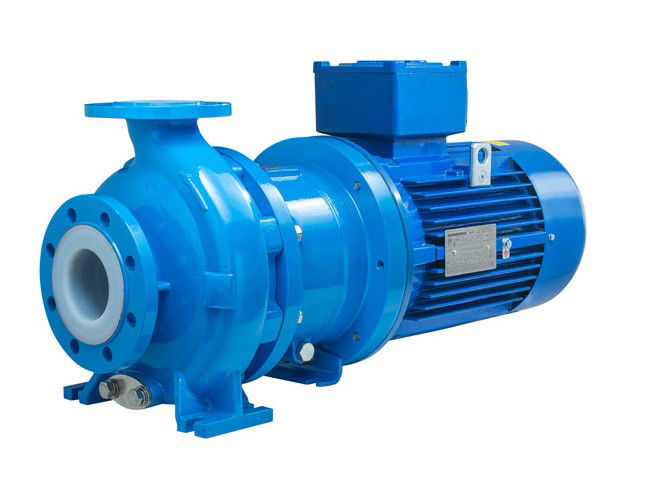

Tiga fase bumi langka magnet permanen motor sinkron untuk pompa sentrifugal

Mengapa memilih motor magnet permanen?

Motor magnet permanen AC (PMAC) menawarkan beberapa keuntungan dibandingkan dengan jenis motor lainnya, termasuk:

Efisiensi tinggi: Motor PMAC sangat efisien karena tidak ada kehilangan tembaga rotor dan penurunan kerugian gulungan.menghasilkan penghematan energi yang signifikan.

Kepadatan Daya Tinggi: Motor PMAC memiliki kepadatan daya yang lebih tinggi dibandingkan dengan jenis motor lainnya, yang berarti mereka dapat menghasilkan lebih banyak daya per unit ukuran dan berat.Hal ini membuat mereka ideal untuk aplikasi di mana ruang terbatas.

Ketumpatan Torsi Tinggi: Motor PMAC memiliki kepadatan torsi tinggi, yang berarti mereka dapat menghasilkan torsi lebih per unit ukuran dan berat..

Mengurangi pemeliharaan: Karena motor PMAC tidak memiliki sikat, mereka membutuhkan perawatan yang lebih sedikit dan memiliki umur yang lebih lama daripada jenis motor lainnya.

Kontrol yang Ditingkatkan: Motor PMAC memiliki kontrol kecepatan dan torsi yang lebih baik dibandingkan dengan jenis motor lainnya, menjadikannya ideal untuk aplikasi di mana kontrol yang tepat diperlukan.

Ramah Lingkungan: Motor PMAC lebih ramah lingkungan daripada jenis motor lainnya karena mereka menggunakan logam bumi langka,yang lebih mudah didaur ulang dan menghasilkan lebih sedikit limbah dibandingkan dengan jenis motor lainnya.

Secara keseluruhan, keuntungan dari motor PMAC membuat mereka pilihan yang sangat baik untuk berbagai aplikasi, termasuk kendaraan listrik, mesin industri, dan sistem energi terbarukan.


Motor magnet permanen AC (PMAC) memiliki berbagai aplikasi termasuk:


Prinsip Kerja

Prinsip kerja motor sinkron magnet permanen mirip dengan motor sinkron. Hal ini tergantung pada medan magnet berputar yang menghasilkan kekuatan elektromotor pada kecepatan sinkron.Ketika stator penggulung energi dengan memberikan 3-fase pasokan, medan magnet berputar diciptakan di antara celah udara.

Ini menghasilkan torsi ketika kutub medan rotor menahan medan magnet berputar pada kecepatan sinkron dan rotor berputar terus-menerus.perlu untuk menyediakan sumber daya frekuensi variabel.


Pompa sentrifugal dengan motor magnet permanen:

1Efisiensi tinggi dan penghematan energi:Mengadopsi IE5 ultra-efisiensi energi tinggi magnet permanen motor frekuensi variabel dan magnet permanen digunakan untuk memberikan rangsangan tanpa rangsangan arus dan kehilangan rangsangan,yang memberikan efisiensi dan kepadatan daya dari motorDibandingkan dengan motor asinkron konvensional, tingkat penghematan energi setinggi 30% atau lebih;

2. Kinerja superior:Motor magnet permanen mengadopsi rotor magnet permanen baja magnet bumi langka, seluruh poros 304 stainless steel, kecepatan tinggi, kecepatan sinkron yang stabil dan akurat,dan kinerja yang lebih baik daripada kecepatan asinkron konvensional;

3Mudah dipasang:Kecil dan indah, 1/3 lebih kecil dari pompa air konvensional, mudah dipasang dan menghemat ruang;

4Aman dan dapat diandalkan:Ini mengadopsi magnet permanen khusus sistem kontrol konversi frekuensi, perlindungan ganda, dan mendukung interkoneksi.itu lebih aman dan lebih cerdas, dan motor magnet permanen tidak pernah terbakar.

Struktur motor IPM (magnet permanen interior)

Sebuah motor SPM konvensional (permukaan magnet permanen) memiliki struktur di mana magnet permanen dilampirkan ke permukaan rotor.motor IPM menggunakan keengganan melalui resistensi magnetik selain torsi magnetik dengan memasukkan magnet permanen di rotor itu sendiri.

SPM vs IPM Struktur Rotor Motor

Fitur motor IPM (Interior Permanent Magnet)

Torsi tinggi dan efisiensi tinggi
Torsi tinggi dan output tinggi dicapai dengan menggunakan torsi retensi selain torsi magnetik.

Operasi penghematan energi
Ini mengkonsumsi hingga 30% lebih sedikit daya dibandingkan dengan motor SPM konvensional.

Rotasi kecepatan tinggi
Ini dapat merespons rotasi motor berkecepatan tinggi dengan mengontrol dua jenis torsi menggunakan kontrol vektor.

Keamanan
Karena magnet permanen tertanam, keamanan mekanis ditingkatkan karena, tidak seperti di SPM, magnet tidak akan lepas karena gaya sentrifugal.

Fitur Kontrol Vektor

Sedangkan sistem konvensional (sistem konduksi 120 derajat) memiliki arus yang tercetak dalam motor sebagai gelombang persegi,kontrol vektor mencetak tegangan yang berubah menjadi gelombang sinus menuju posisi rotor (sudut magnet), sehingga menjadi mungkin untuk mengontrol arus motor.

Mengoperasikan mesin sinkron magnet permanen:
Pengoperasian motor sinkron magnet permanen sangat sederhana, cepat, dan efektif jika dibandingkan dengan motor konvensional.Kerja PMSM tergantung pada medan magnet berputar stator dan medan magnet konstan rotorMagnet permanen digunakan sebagai rotor untuk menciptakan arus magnetik konstan dan beroperasi dan mengunci pada kecepatan sinkron.

Kelompok-kelompok fasor terbentuk dengan menggabungkan gulungan stator satu sama lain.dan fase ganda dan tunggalUntuk mengurangi tegangan harmonik, gulungan harus digulung secara singkat satu sama lain.

Ketika pasokan AC 3-fase diberikan ke stator, ia menciptakan medan magnet berputar dan medan magnet konstan diinduksi karena magnet permanen rotor.Rotor ini beroperasi dalam sinkronisasi dengan kecepatan sinkronSeluruh kerja PMSM tergantung pada celah udara antara stator dan rotor tanpa beban.

Jika celah udara yang besar, maka kehilangan angin dari motor akan berkurang. kutub medan yang dibuat oleh magnet permanen menonjol.Motor sinkron magnet permanen tidak motor otomatis memulaiJadi, perlu untuk mengontrol frekuensi variabel stator secara elektronik.


Keuntungan:

Keuntungan dari motor sinkron magnet permanen meliputi,

Memberikan efisiensi yang lebih tinggi pada kecepatan tinggi

Tersedia dalam ukuran kecil dalam kemasan yang berbeda

Pemeliharaan dan pemasangan jauh lebih mudah daripada dengan motor induksi

Berkapasitas untuk mempertahankan torsi penuh pada kecepatan rendah

Efisiensi dan keandalan yang tinggi

Memberikan torsi halus dan kinerja dinamis

Kelemahan:

Kelemahan dari motor sinkron magnet permanen adalah:

Jenis-jenis motor ini sangat mahal jika dibandingkan dengan motor induksi

Sesuatu yang sulit untuk memulai karena mereka bukan motor yang memulai sendiri.

Faktor apa saja yang perlu dipertimbangkan ketika memilih motor magnet permanen?

1 Pertimbangkan Syarat Anda

Langkah pertama dalam memilih motor magnet neodimium adalah untuk mempertimbangkan persyaratan aplikasi Anda. Apa daya keluar yang Anda butuhkan? Apa kecepatan dan torsi persyaratan aplikasi Anda memiliki?Menjawab pertanyaan-pertanyaan ini akan membantu Anda mempersempit pilihan Anda dan memilih motor yang akan bekerja untuk aplikasi tertentu Anda.

2 Biaya

Tentu saja, biaya selalu menjadi faktor ketika melakukan pembelian, dan itu termasuk memilih motor.Pastikan untuk membandingkan harga dari berbagai pemasok sebelum membuat keputusanTapi juga ingatlah bahwa kadang-kadang, Anda mendapatkan apa yang Anda bayar. jadi jangan memilih pilihan termurah tanpa melakukan penelitian terlebih dahulu.

3 Ukuran/berat

Ukuran dan berat motor akan ditentukan oleh kebutuhan daya Anda dan aplikasi di mana ia akan digunakan.maka Anda perlu faktor itu ke dalam proses pengambilan keputusan Anda.

4 Pemeliharaan

Motor magnet neodimium umumnya sangat rendah pemeliharaan,tapi masih penting untuk mempertimbangkan seberapa mudah atau sulit akan melakukan tugas pemeliharaan rutin seperti penggantian minyak dan perbaikan rem.

5 Persyaratan Efisiensi

Efisiensi adalah pertimbangan penting lainnya saat memilih motor PM. Motor dengan peringkat efisiensi yang lebih tinggi akan menggunakan lebih sedikit energi, yang dapat menghemat uang Anda dalam jangka panjang.Ketika membandingkan peringkat efisiensi, pastikan untuk membandingkan apel untuk apel dengan melihat motor yang memiliki ukuran yang sama dan memiliki output daya yang sama.

6 Ketahanan

Motor magnet permanen dirancang untuk penggunaan jangka panjang, tetapi beberapa model lebih tahan lama daripada yang lain.maka Anda perlu memastikan bahwa Anda memilih motor yang dapat berdiri untuk kekakuan aplikasi spesifik Anda.

7 Pilihan pemasangan

Bagaimana motor akan dipasang? Beberapa motor dilengkapi dengan beberapa pilihan pemasangan sementara yang lain terbatas hanya satu atau dua kemungkinan.Anda harus memastikan bahwa motor yang Anda pilih dapat dipasang dengan cara yang diperlukan untuk aplikasi Anda

8 Pilih Pemasok yang Tepat

Akhirnya, pastikan Anda memilih pemasok yang tepat.Bekerja dengan pemasok terkemuka yang memiliki pengalaman dalam merancang dan memproduksi motor PM akan membantu memastikan bahwa Anda mendapatkan produk berkualitas yang memenuhi kebutuhan spesifik Anda.
