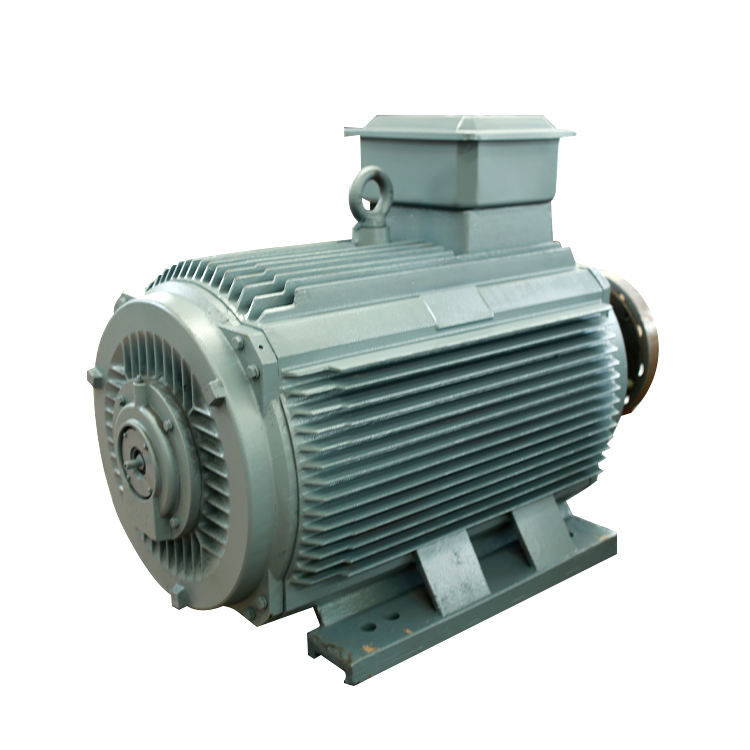

Liquid Cooled Radial Flux Motor Magnet Permanen Umur Panjang

Kerja Motor Sinkron Magnet Permanen:

Cara kerja motor sinkron magnet permanen sangat sederhana, cepat, dan efektif jika dibandingkan dengan motor konvensional.Kerja PMSM tergantung pada medan magnet putar stator dan medan magnet konstan rotor.Magnet permanen digunakan sebagai rotor untuk membuat fluks magnet konstan dan beroperasi serta mengunci pada kecepatan sinkron.Jenis motor ini mirip dengan motor DC tanpa sikat.

Grup fasor dibentuk dengan menggabungkan belitan stator satu sama lain.Grup fasor ini bergabung bersama untuk membentuk koneksi yang berbeda seperti bintang, Delta, dan fase ganda dan tunggal.Untuk mengurangi tegangan harmonik, belitan harus dililitkan satu sama lain.

Ketika suplai AC 3 fase diberikan ke stator, itu menciptakan medan magnet berputar dan medan magnet konstan diinduksi karena magnet permanen rotor.Rotor ini beroperasi secara sinkron dengan kecepatan sinkron.Seluruh kerja PMSM tergantung pada celah udara antara stator dan rotor tanpa beban.

Jika celah udara besar, maka kerugian windage motor akan berkurang.Kutub medan yang dibuat oleh magnet permanen menonjol.Motor sinkron magnet permanen bukanlah motor yang dapat memulai sendiri.Jadi, perlu untuk mengontrol variabel frekuensi stator secara elektronik.

Struktur motor IPM (magnet permanen interior).

Motor SPM (magnet permanen permukaan) konvensional memiliki struktur di mana magnet permanen dipasang ke permukaan rotor.Ini hanya menggunakan torsi magnetik dari magnet.Di sisi lain, motor IPM menggunakan keengganan melalui hambatan magnet selain torsi magnet dengan menyematkan magnet permanen di rotor itu sendiri.

Struktur Rotor Motor SPM vs IPM

Fitur Motor IPM (Interior Permanent Magnet).

Torsi tinggi dan efisiensi tinggi
Torsi tinggi dan output tinggi dicapai dengan menggunakan torsi keengganan selain torsi magnetik.

Operasi hemat energi
Ini mengkonsumsi daya hingga 30% lebih sedikit dibandingkan dengan motor SPM konvensional.

Rotasi kecepatan tinggi
Ini dapat merespons putaran motor berkecepatan tinggi dengan mengendalikan dua jenis torsi menggunakan kontrol vektor.

Keamanan
Karena magnet permanen disematkan, keamanan mekanis ditingkatkan karena, tidak seperti di SPM, magnet tidak akan terlepas karena gaya sentrifugal.

Fitur Kontrol Vektor

Sementara sistem konvensional (sistem konduksi 120 derajat) memiliki arus yang terkesan di motor sebagai gelombang persegi, kontrol vektor memberi kesan tegangan yang berubah menjadi gelombang sinus ke arah posisi rotor (sudut magnet), sehingga memungkinkan untuk mengontrol arus motor.

Perbedaan Antara Motor Magnet Permanen Dan Motor Asinkron

01. Struktur Rotor

Motor asinkron: Rotor terdiri dari inti besi dan belitan, terutama rotor sangkar-tupai dan lilitan kawat.Rotor sangkar tupai dilemparkan dengan batang aluminium.Medan magnet batang aluminium yang memotong stator menggerakkan rotor.

Motor PMSM: Magnet permanen tertanam di kutub magnet rotor, dan didorong untuk berputar oleh medan magnet berputar yang dihasilkan di stator sesuai dengan prinsip kutub magnet dari fase yang sama menarik tolakan yang berbeda.

02. Efisiensi

Motor asinkron: Perlu menyerap arus dari eksitasi jaringan, mengakibatkan sejumlah kehilangan energi, arus reaktif motor, dan faktor daya rendah.

Motor PMSM: Medan magnet disediakan oleh magnet permanen, rotor tidak membutuhkan arus yang menarik, dan efisiensi motor ditingkatkan.

03. Volume Dan Berat

Penggunaan bahan magnet permanen berkinerja tinggi membuat medan magnet celah udara motor sinkron magnet permanen lebih besar daripada motor asinkron.Ukuran dan berat berkurang dibandingkan dengan motor asinkron.Ini akan menjadi satu atau dua ukuran bingkai lebih rendah dari motor asinkron.

04. Arus Start Motor

Motor asinkron: Ini langsung dimulai oleh listrik frekuensi daya, dan arus startnya besar, yang dapat mencapai 5 hingga 7 kali arus pengenal, yang berdampak besar pada jaringan listrik dalam sekejap.Arus pengasutan yang besar menyebabkan penurunan tegangan tahanan bocor belitan stator meningkat, dan torsi pengasutan kecil sehingga pengasutan tugas berat tidak dapat dicapai.Bahkan jika inverter digunakan, itu hanya dapat dimulai dalam rentang arus keluaran pengenal.

Motor PMSM: Digerakkan oleh pengontrol khusus, yang tidak memiliki persyaratan keluaran pengenal peredam.Arus awal yang sebenarnya kecil, arus meningkat secara bertahap sesuai dengan beban, dan torsi awal besar.

05. Faktor Daya

Motor asinkron memiliki faktor daya yang rendah, mereka harus menyerap sejumlah besar arus reaktif dari jaringan listrik, arus awal motor asinkron yang besar akan menyebabkan dampak jangka pendek pada jaringan listrik, dan penggunaan jangka panjang akan menyebabkan kerusakan tertentu ke peralatan jaringan listrik dan transformator.Perlu menambah unit kompensasi daya dan melakukan kompensasi daya reaktif untuk memastikan kualitas jaringan listrik dan meningkatkan biaya penggunaan peralatan.

Tidak ada arus induksi pada rotor motor sinkron magnet permanen, dan faktor daya motor tinggi, yang meningkatkan faktor kualitas jaringan listrik dan menghilangkan kebutuhan untuk memasang kompensator.

06. Pemeliharaan

Motor asinkron + struktur peredam akan menghasilkan getaran, panas, tingkat kegagalan yang tinggi, konsumsi pelumas yang besar, dan biaya perawatan manual yang tinggi;itu akan menyebabkan kerugian downtime tertentu.

Motor sinkron magnet permanen tiga fase menggerakkan peralatan secara langsung.Karena peredam dihilangkan, kecepatan keluaran motor rendah, kebisingan mekanis rendah, getaran mekanis kecil, dan tingkat kegagalan rendah.Seluruh sistem penggerak hampir bebas perawatan.

Mengapa motor magnet permanen lebih efisien?

Motor sinkron magnet permanen terutama terdiri dari komponen stator, rotor, dan rumahan.Seperti motor AC biasa, inti stator adalah struktur berlapis untuk mengurangi kehilangan besi akibat arus eddy dan efek histeresis selama operasi motor;belitan juga biasanya struktur simetris tiga fase, tetapi pemilihan parameternya sangat berbeda.

Bagian rotor memiliki berbagai bentuk, termasuk rotor magnet permanen dengan sangkar tupai awal, dan rotor magnet permanen murni terpasang atau dipasang di permukaan.Inti rotor dapat dibuat menjadi struktur padat atau dilaminasi.Rotor dilengkapi dengan bahan magnet permanen, yang biasa disebut baja magnet.

Di bawah operasi normal motor magnet permanen, rotor, dan medan magnet stator berada dalam keadaan sinkron, tidak ada arus induksi di bagian rotor, tidak ada kehilangan tembaga rotor, histeresis, dan kehilangan arus eddy, dan tidak ada perlu mempertimbangkan masalah kehilangan rotor dan pembangkitan panas.

Umumnya, motor magnet permanen ditenagai oleh konverter frekuensi khusus dan secara alami memiliki fungsi soft start.

Selain itu, motor magnet permanen merupakan motor sinkron yang memiliki karakteristik menyesuaikan faktor daya motor sinkron melalui kekuatan eksitasi, sehingga faktor daya dapat dirancang dengan nilai yang ditentukan.

Dari perspektif pengasutan, karena fakta bahwa motor magnet permanen dihidupkan oleh catu daya frekuensi variabel atau konverter frekuensi pendukung, proses pengasutan motor magnet permanen mudah diwujudkan;mirip dengan awal dari motor frekuensi variabel, ini menghindari cacat awal dari motor asinkron tipe sangkar biasa.

Singkatnya, efisiensi dan faktor daya motor magnet permanen dapat mencapai sangat tinggi, dan strukturnya sangat sederhana.

Faktor apa saja yang perlu diperhatikan saat memilih motor magnet permanen?

① Pertimbangkan Persyaratan Aplikasi Anda

Langkah pertama dalam memilih motor magnet neodymium adalah mempertimbangkan kebutuhan aplikasi Anda.Output daya apa yang Anda butuhkan?Persyaratan kecepatan dan torsi apa yang dimiliki aplikasi Anda?Menjawab pertanyaan-pertanyaan ini akan membantu Anda mempersempit pilihan dan memilih motor yang sesuai untuk aplikasi khusus Anda.

② Biaya

Tentu saja, biaya selalu menjadi faktor saat melakukan pembelian—termasuk memilih motor.Harga motor magnet permanen berkisar dari beberapa ratus dolar hingga beberapa ribu.Pastikan untuk membandingkan harga dari pemasok yang berbeda sebelum membuat keputusan.Tetapi juga perlu diingat bahwa terkadang, Anda mendapatkan apa yang Anda bayar.Jadi jangan memilih opsi termurah tanpa melakukan riset terlebih dahulu.

③ Ukuran/Berat

Ukuran dan berat motor akan ditentukan oleh kebutuhan daya Anda dan aplikasi yang akan digunakan.Jika ruang sangat mahal, maka Anda harus memasukkannya ke dalam proses pengambilan keputusan Anda.

④ Pemeliharaan

Motor magnet neodymium umumnya memiliki perawatan yang sangat rendah, tetapi tetap penting untuk mempertimbangkan seberapa mudah atau sulitnya melakukan tugas perawatan rutin seperti penggantian oli dan perbaikan rem.

⑤ Persyaratan Efisiensi

Efisiensi adalah pertimbangan penting lainnya saat memilih motor PM.Motor dengan peringkat efisiensi yang lebih tinggi akan menggunakan lebih sedikit energi, yang dapat menghemat uang Anda dalam jangka panjang.Saat membandingkan peringkat efisiensi, pastikan untuk membandingkan apel dengan apel dengan melihat motor yang berukuran sama dan memiliki keluaran daya yang serupa.

⑥ Daya tahan

Motor magnet permanen dirancang untuk penggunaan jangka panjang, tetapi beberapa model lebih tahan lama daripada yang lain.Jika aplikasi Anda sangat menuntut, maka Anda harus memastikan bahwa Anda memilih motor yang tahan terhadap kerasnya aplikasi spesifik Anda.

⑦ Opsi Pemasangan

Bagaimana motor akan dipasang?Beberapa motor hadir dengan beberapa opsi pemasangan sementara yang lain terbatas hanya pada satu atau dua kemungkinan.Anda harus memastikan bahwa motor yang Anda pilih dapat dipasang dengan cara yang diperlukan untuk aplikasi Anda

⑧ Pilih Pemasok yang Tepat

Terakhir, pastikan Anda memilih pemasok yang tepat.Bekerja sama dengan pemasok terkemuka yang berpengalaman dalam merancang dan membuat motor PM akan membantu memastikan bahwa Anda mendapatkan produk berkualitas yang memenuhi kebutuhan spesifik Anda.
