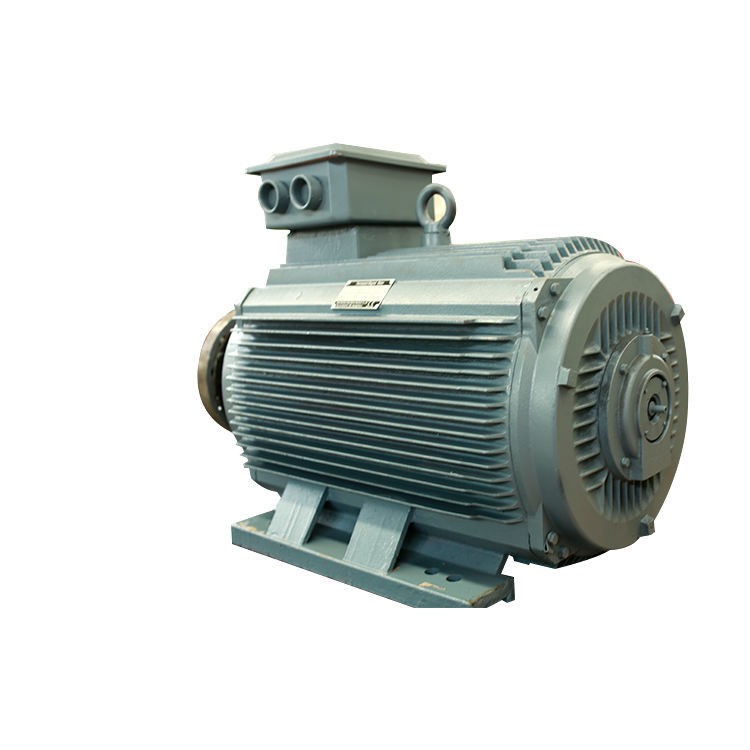

Struktur Sederhana Motor Magnet Permanen Neodymium PMM 5.5kw-3000kw

Mengapa memilih motor ac magnet permanen?

Motor AC magnet permanen (PMAC) menawarkan beberapa keunggulan dibandingkan motor jenis lain, antara lain:

Efisiensi Tinggi: Motor PMAC sangat efisien karena tidak adanya rugi-rugi tembaga rotor dan berkurangnya rugi belitan.Mereka dapat mencapai efisiensi hingga 97%, menghasilkan penghematan energi yang signifikan.

Kepadatan Daya Tinggi: Motor PMAC memiliki kepadatan daya yang lebih tinggi dibandingkan dengan jenis motor lainnya, yang berarti mereka dapat menghasilkan lebih banyak daya per satuan ukuran dan berat.Ini membuatnya ideal untuk aplikasi di mana ruang terbatas.

Kepadatan Torsi Tinggi: Motor PMAC memiliki kerapatan torsi tinggi, yang berarti mereka dapat menghasilkan lebih banyak torsi per unit ukuran dan berat.Ini membuatnya ideal untuk aplikasi yang membutuhkan torsi tinggi.

Mengurangi Perawatan: Karena motor PMAC tidak memiliki sikat, mereka membutuhkan perawatan yang lebih sedikit dan memiliki umur yang lebih panjang daripada jenis motor lainnya.

Kontrol yang Ditingkatkan: Motor PMAC memiliki kontrol kecepatan dan torsi yang lebih baik dibandingkan dengan jenis motor lainnya, menjadikannya ideal untuk aplikasi yang memerlukan kontrol presisi.

Ramah Lingkungan: Motor PMAC lebih ramah lingkungan daripada tipe motor lainnya karena menggunakan logam tanah jarang, yang lebih mudah didaur ulang dan menghasilkan lebih sedikit limbah dibandingkan tipe motor lainnya.

Secara keseluruhan, keunggulan motor PMAC menjadikannya pilihan yang sangat baik untuk berbagai aplikasi, termasuk kendaraan listrik, mesin industri, dan sistem energi terbarukan.


Motor AC magnet permanen (PMAC) memiliki berbagai aplikasi termasuk:

Mesin Industri: Motor PMAC digunakan dalam berbagai aplikasi mesin industri, seperti pompa, kompresor, kipas, dan peralatan mesin.Mereka menawarkan efisiensi tinggi, kerapatan daya tinggi, dan kontrol presisi, menjadikannya ideal untuk aplikasi ini.

Robotika: Motor PMAC digunakan dalam aplikasi robotika dan otomasi, di mana mereka menawarkan kerapatan torsi tinggi, kontrol presisi, dan efisiensi tinggi.Mereka sering digunakan dalam lengan robot, grippers, dan sistem kontrol gerak lainnya.

Sistem HVAC: Motor PMAC digunakan dalam sistem pemanas, ventilasi, dan pendingin udara (HVAC), yang menawarkan efisiensi tinggi, kontrol presisi, dan tingkat kebisingan rendah.Mereka sering digunakan pada kipas dan pompa dalam sistem ini.

Sistem Energi Terbarukan: Motor PMAC digunakan dalam sistem energi terbarukan, seperti turbin angin dan pelacak matahari, di mana mereka menawarkan efisiensi tinggi, kepadatan daya tinggi, dan kontrol presisi.Mereka sering digunakan dalam generator dan sistem pelacakan dalam sistem ini.

Peralatan Medis: Motor PMAC digunakan dalam peralatan medis, seperti mesin MRI, yang menawarkan kerapatan torsi tinggi, kontrol presisi, dan tingkat kebisingan rendah.Mereka sering digunakan di motor yang menggerakkan bagian yang bergerak di mesin ini.

Kerja Motor Sinkron Magnet Permanen:

Cara kerja motor sinkron magnet permanen sangat sederhana, cepat, dan efektif jika dibandingkan dengan motor konvensional.Kerja PMSM tergantung pada medan magnet putar stator dan medan magnet konstan rotor.Magnet permanen digunakan sebagai rotor untuk membuat fluks magnet konstan dan beroperasi serta mengunci pada kecepatan sinkron.Jenis motor ini mirip dengan motor DC tanpa sikat.

Grup fasor dibentuk dengan menggabungkan belitan stator satu sama lain.Grup fasor ini bergabung bersama untuk membentuk koneksi yang berbeda seperti bintang, Delta, dan fase ganda dan tunggal.Untuk mengurangi tegangan harmonik, belitan harus dililitkan satu sama lain.

Ketika suplai AC 3 fase diberikan ke stator, itu menciptakan medan magnet berputar dan medan magnet konstan diinduksi karena magnet permanen rotor.Rotor ini beroperasi secara sinkron dengan kecepatan sinkron.Seluruh kerja PMSM tergantung pada celah udara antara stator dan rotor tanpa beban.

Jika celah udara besar, maka kerugian windage motor akan berkurang.Kutub medan yang dibuat oleh magnet permanen menonjol.Motor sinkron magnet permanen bukanlah motor yang dapat memulai sendiri.Jadi, perlu untuk mengontrol variabel frekuensi stator secara elektronik.

Persamaan EMF dan Torsi
Pada mesin sinkron, rata-rata EMF yang diinduksi per fasa disebut EMF induksi dinamis pada motor sinkron, fluks yang dipotong oleh masing-masing penghantar per putaran adalah Pϕ Weber
Maka waktu yang diperlukan untuk menyelesaikan satu putaran adalah 60/N detik

Rata-rata EMF yang diinduksi per konduktor dapat dihitung dengan menggunakan

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

Di mana Tph = Zph / 2

Oleh karena itu, EMF rata-rata per fase adalah,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph
Dimana Tph = no.Belokan terhubung secara seri per fase

ϕ = fluks/kutub dalam Weber

P= tidak.Dari tiang

F = frekuensi dalam Hz

Zp = tidak.Dari konduktor yang dihubungkan secara seri per fasa.= Zph/3

Persamaan EMF tergantung pada kumparan dan konduktor pada stator.Untuk motor ini, faktor distribusi Kd dan faktor pitch Kp juga dipertimbangkan.

Oleh karena itu, E = 4 x ϕ xfx Tph xKd x Kp

Persamaan torsi dari motor sinkron magnet permanen diberikan sebagai,

T = (3 x Eph x Iph x sinβ) / ωm

Struktur motor IPM (magnet permanen interior).

Motor SPM (magnet permanen permukaan) konvensional memiliki struktur di mana magnet permanen dipasang ke permukaan rotor.Ini hanya menggunakan torsi magnetik dari magnet.Di sisi lain, motor IPM menggunakan keengganan melalui hambatan magnet selain torsi magnet dengan menyematkan magnet permanen di rotor itu sendiri.

Struktur Rotor Motor SPM vs IPM

Fitur Motor IPM (Interior Permanent Magnet).

Torsi tinggi dan efisiensi tinggi
Torsi tinggi dan output tinggi dicapai dengan menggunakan torsi keengganan selain torsi magnetik.

Operasi hemat energi
Ini mengkonsumsi daya hingga 30% lebih sedikit dibandingkan dengan motor SPM konvensional.

Rotasi kecepatan tinggi
Ini dapat merespons putaran motor berkecepatan tinggi dengan mengendalikan dua jenis torsi menggunakan kontrol vektor.

Keamanan
Karena magnet permanen disematkan, keamanan mekanis ditingkatkan karena, tidak seperti di SPM, magnet tidak akan terlepas karena gaya sentrifugal.

Fitur Kontrol Vektor

Sementara sistem konvensional (sistem konduksi 120 derajat) memiliki arus yang terkesan di motor sebagai gelombang persegi, kontrol vektor memberi kesan tegangan yang berubah menjadi gelombang sinus ke arah posisi rotor (sudut magnet), sehingga memungkinkan untuk mengontrol arus motor.

Motor sinkron magnet permanen memiliki karakteristik sebagai berikut:

1. Nilai efisiensi 2% hingga 5% lebih tinggi dari motor asinkron normal;

2. Efisiensi meningkat pesat dengan bertambahnya beban.Ketika beban berubah dalam kisaran 25% hingga 120%, ia mempertahankan efisiensi tinggi.Kisaran operasi efisiensi tinggi jauh lebih tinggi daripada motor asinkron biasa.Beban ringan, beban variabel, dan beban penuh semuanya memiliki efek penghematan energi yang signifikan;

3. Faktor daya hingga 0,95 ke atas, tidak diperlukan kompensasi reaktif;

4. Faktor daya sangat ditingkatkan.Dibandingkan dengan motor asinkron, arus yang berjalan berkurang lebih dari 10%.Karena penurunan arus operasi dan kerugian sistem, efek hemat energi sekitar 1% dapat dicapai.

5. Kenaikan suhu rendah, kepadatan daya tinggi: 20K lebih rendah dari kenaikan suhu motor asinkron tiga fase, kenaikan suhu desain sama dan dapat dibuat menjadi volume yang lebih kecil, menghemat bahan yang lebih efektif;

6. Torsi awal yang tinggi dan kapasitas beban berlebih yang tinggi: sesuai dengan persyaratan, dapat dirancang dengan torsi awal yang tinggi (3-5 kali) dan kapasitas beban berlebih yang tinggi;

7. Sistem kontrol kecepatan frekuensi variabel digunakan, yang lebih baik dalam respons dinamis dan lebih baik daripada motor asinkron.

8. Dimensi pemasangannya sama dengan motor asinkron yang saat ini banyak digunakan, dan desain serta pemilihannya sangat nyaman.

9. Karena peningkatan faktor daya, kekuatan visual transformator sistem catu daya sangat berkurang, yang meningkatkan kapasitas catu daya transformator, dan juga dapat sangat mengurangi biaya kabel sistem (proyek baru);

10. Ketika proyek baru dibangun, semua sistem penggerak menggunakan motor sinkron magnet permanen, investasi proyek pada dasarnya sama dengan penggunaan motor asinkron, dan proyek dapat terus memperoleh manfaat hemat energi setelah proyek dimasukkan ke dalam operasi;

Di sektor industri umum, penggantian motor asinkron efisiensi tinggi tegangan rendah (380/660/1140V), sistem menghemat 5% hingga 30% energi, dan motor asinkron efisiensi tinggi tegangan tinggi (6kV/10kV) , sistem menghemat 2% hingga 10%.
