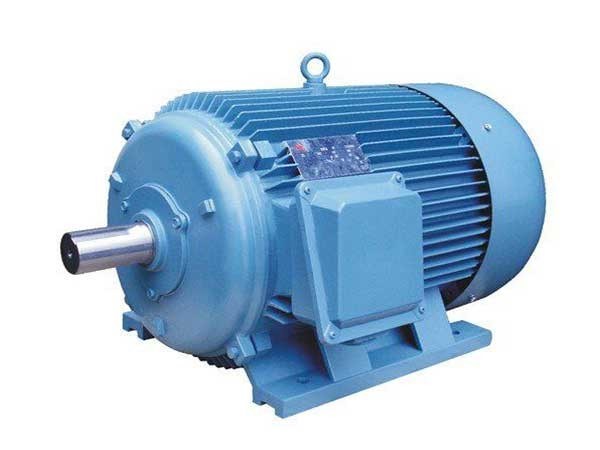

Low Maintenance Variable Speed Permanent Magnet Motor Untuk Menara Pendingin

Ada banyak jenis motor sinkron magnet permanen, which can be divided into sine wave permanent magnet synchronous motors and trapezoidal wave permanent magnet synchronous motors according to the waveform of the stator winding induced electromotive forceDalam struktur pemeliharaan layar sentuh dalam komposisi peralatan mesin alat,stator gelombang sinus magnet permanen motor sinkron yang digunakan terdiri dari gulungan tiga fase dan inti besi. Pengelupasan armature sering dihubungkan dalam bentuk Y dan pengelupasan jarak pendek didistribusikan digunakan: medan celah udara dirancang sebagai gelombang sinus,untuk menghasilkan gelombang sinus kekuatan kontra elektromotor; rotor menggunakan magnet permanen alih-alih eksitasi listrik.

1Metode kontrol motor

Saat ini, ada dua metode kontrol untuk motor sinkron tiga fase, salah satunya adalah jenis kontrol lain (juga dikenal sebagai kontrol loop terbuka frekuensi);yang lainnya adalah jenis kontrol diri (juga dikenal sebagai kontrol frekuensi loop tertutup)Metode kontrol lainnya terutama menyesuaikan kecepatan rotor dengan mengendalikan frekuensi pasokan daya bagian N # I secara independen.Ini tidak perlu tahu informasi posisi rotor, dan skema kontrol loop terbuka dengan rasio tegangan-frekuensi konstan sering digunakan.Motor sinkron magnet permanen yang dikendalikan sendiri juga menyesuaikan kecepatan rotor dengan mengubah frekuensi catu daya eksternalBerbeda dengan tipe kontrol lainnya, perubahan frekuensi sumber daya eksternal terkait dengan informasi posisi rotor.semakin tinggi frekuensi energi statorKecepatan rotor diatur dengan mengubah frekuensi tegangan (atau arus) yang diterapkan pada stator.

Karena motor sinkron yang dikendalikan sendiri tidak memiliki masalah out-of-step dan osilasi dari motor sinkron yang dikendalikan lainnya,dan magnet permanen dari magnet permanen motor sinkron tidak memiliki sikat dan komutator, yang mengurangi volume dan kualitas rotor dan meningkatkan kecepatan respons dan kisaran kecepatan sistem, sehingga kita menggunakan AC diri dikendalikan magnet permanen motor sinkron.Ketika catu daya simetris tiga fase ditambahkan ke bobot simetris tiga fase, medan magnet stator berputar sinkron secara alami akan dihasilkan.Kecepatan rotasi rotor motor sinkron secara ketat disinkronkan dengan frekuensi sumber daya eksternal dan tidak ada hubungannya dengan ukuran beban.

2Prinsip motor PMSM

PMSM adalah singkatan dari Permanent Magnet Synchronous Motor.Prinsip operasi motor PMSM didasarkan pada interaksi antara medan magnet rotor magnet permanen dan arus penggulung stator.

Stator dari motor PMSM memiliki beberapa gulungan yang diberi energi oleh sumber daya AC tiga fase.Genggengan energi menghasilkan medan magnet berputar yang berinteraksi dengan magnet permanen pada rotorArus penggulungan stator harus disinkronkan dengan posisi rotor untuk mempertahankan produksi torsi.

Motor PMSM adalah motor sinkron, yang berarti bahwa rotor berputar pada frekuensi yang sama dengan medan stator.Kecepatan motor secara langsung proporsional dengan frekuensi sumber daya AC dan jumlah kutub di stator.

Motor PMSM adalah motor yang sangat efisien dan tepat yang banyak digunakan dalam berbagai aplikasi, seperti kendaraan listrik, robotika, dan otomatisasi industri.

Proses kerja PM Motor adalah sebagai berikut:

1 Pembentukan medan magnet utama dari motor pm: Penggulung eksitasi dipasok dengan arus eksitasi DC untuk membangun medan magnet eksitasi antara polaritas, yaitumedan magnet utama ditetapkan.

2 Konduktor pembawa arus dari motor PM: Lemparan armature simetris tiga fase bertindak sebagai lilitan daya dan menjadi pembawa potensial yang diinduksi atau arus yang diinduksi.

3 Gerakan pemotongan motor PM: penggerak utama menyeret rotor untuk berputar (input energi mekanik ke motor), and the excitation magnetic field between polarities rotates with the shaft and cuts the stator winter phase winding in sequence (equivalent to the conductor of the winding reverse cutting the excitation field )

4 Generasi potensial bergantian dari motor PM: Karena gerakan pemotongan relatif antara penggulung armature dan medan magnet utama,Potensi berganti simetris tiga fase dengan perubahan berkala dalam ukuran dan arah akan diinduksi di penggulung armature. Daya AC dapat disediakan melalui kawat timah.

5 Alternasi dan simetri motor pm: Karena polaritas bergantian dari medan magnet berputar, polaritas potensial yang diinduksi bergantian,dan simetri tiga fase dari potensial yang diinduksi dijamin karena simetri penggulung armature.

Struktur dan keuntungan penggerak langsung magnet permanen:

Motor penggerak langsung magnet permanen mengadopsi teknologi kontrol vektor frekuensi variabel, teknologi penggerak langsung kecepatan rendah dan torsi tinggi, dan teknologi kontrol cerdas.Ini memiliki struktur yang disederhanakan dan memiliki karakteristik efisiensi tinggi dan konsumsi rendah, kecepatan rendah dan torsi tinggi, keandalan tinggi dan bebas pemeliharaan, kekakuan tinggi dan respon cepat, dan tidak perlu pelumasan.dan getaran kecil sangat mengurangi beban kerja pemeliharaan harian dan perbaikan, menghemat tenaga kerja dan biaya bahan.

Keuntungan utama:

(1) Motor penggerak langsung magnet permanen secara langsung menggerakkan beban, menghilangkan kebutuhan akan pengurangan.

(2) Reduktor dan poros transmisi dihapus, dan efisiensi transmisi sistem adalah 0.93. Ketika beroperasi di bawah frekuensi nominal, ia memiliki karakteristik torsi konstan, yang memenuhi persyaratan start beban berat dari peralatan dan membuat operasi peralatan lebih hemat energi.

(3) Peralatan ini menempati ruang yang kecil dan tidak mengkonsumsi minyak pelumasan dan suku cadang reduksi.

(4) Pengendalian konverter frekuensi dapat mencapai soft start, mengurangi dampak pada peralatan beban dan memperpanjang masa pakai.

(5) Dalam kondisi beban rendah, frekuensi operasi dapat dikurangi dengan tepat untuk mencapai efek penghematan energi yang lebih baik.
