Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE,UL
Nomor model: PMM
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 500-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
Nama: |
Motor Magnet Permanen Efisiensi Tinggi |
Saat ini: |
AC |
Bahan: |
Bumi Langka NdFeB |
Kelas Isolasi: |
F(H) |
Tingkat Perlindungan: |
IP54(IP23 dapat disesuaikan) |
Standar efisiensi energi: |
IE5 |
Modus Kontrol: |
Kontrol vektor frekuensi variabel |
Suhu: |
-15～+40℃ |
Polandia: |
4 |
Mode kerja: |
S1 |
Nama: |
Motor Magnet Permanen Efisiensi Tinggi |
Saat ini: |
AC |
Bahan: |
Bumi Langka NdFeB |
Kelas Isolasi: |
F(H) |
Tingkat Perlindungan: |
IP54(IP23 dapat disesuaikan) |
Standar efisiensi energi: |
IE5 |
Modus Kontrol: |
Kontrol vektor frekuensi variabel |
Suhu: |
-15～+40℃ |
Polandia: |
4 |
Mode kerja: |
S1 |

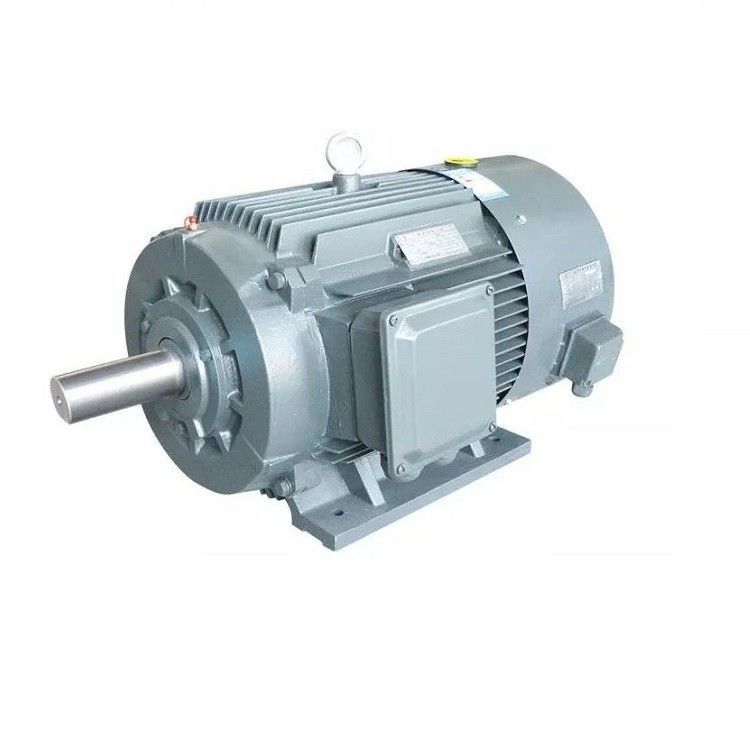

Motor sinkron magnet permanen dengan kepadatan torsi tinggi efisiensi tinggi
Apa itu Mesin Sinkron Magnetik Permanen?
PeraturanMesin sinkron magnet permanenterutama terdiri dari stator, rotor, sasis, penutup depan-belakang, bantalan, dll. Struktur stator pada dasarnya sama dengan motor asinkron biasa,dan perbedaan utama antara magnet permanen motor sinkron dan jenis lain dari motor adalah rotor.
Bahan magnet permanen dengan magnetis pra-magnetisasi (bermuatan magnetik) di permukaan atau di dalam magnet permanen motor, menyediakan medan magnet celah udara yang diperlukan untuk motor.Struktur rotor ini dapat secara efektif mengurangi volume motor, mengurangi kerugian dan meningkatkan efisiensi.
Mengoperasikan mesin sinkron magnet permanen:
Pengoperasian motor sinkron magnet permanen sangat sederhana, cepat, dan efektif jika dibandingkan dengan motor konvensional.Kerja PMSM tergantung pada medan magnet berputar stator dan medan magnet konstan rotorMagnet permanen digunakan sebagai rotor untuk menciptakan arus magnetik konstan, beroperasi, dan mengunci pada kecepatan sinkron.
Kelompok-kelompok fasor terbentuk dengan menggabungkan gulungan stator satu sama lain.dan fase ganda dan tunggalUntuk mengurangi tegangan harmonik, gulungan harus digulung secara singkat satu sama lain.
Ketika pasokan AC 3-fase diberikan ke stator, ia menciptakan medan magnet berputar dan medan magnet konstan diinduksi karena magnet permanen rotor.Rotor ini beroperasi dalam sinkronisasi dengan kecepatan sinkronSeluruh kerja PMSM tergantung pada celah udara antara stator dan rotor tanpa beban.
Jika celah udara yang besar, maka kehilangan angin dari motor akan berkurang. kutub medan yang dibuat oleh magnet permanen menonjol.Motor sinkron magnet permanen tidak motor otomatis memulaiJadi, perlu untuk mengontrol frekuensi variabel stator secara elektronik.
Keuntungan
Keuntungan dari motor sinkron magnet permanen meliputi:
memberikan efisiensi yang lebih tinggi pada kecepatan apa pun
tersedia dalam ukuran kecil dalam kemasan yang berbeda
pemeliharaan dan pemasangan sangat mudah daripada motor induksi
mampu mempertahankan torsi penuh pada kecepatan rendah
efisiensi tinggi dan keandalan
memberikan torsi halus dan kinerja dinamis
Kelemahan
Kelemahan dari motor sinkron magnet permanen adalah:
Motor jenis ini sangat mahal jika dibandingkan dengan motor induksi
Sesuatu yang sulit untuk memulai karena mereka tidak motor self-memulai.
EMF dan persamaan torsi:
Dalam mesin sinkron, EMF rata-rata yang diinduksi per fase disebut EMF induksi dinamis dalam motor sinkron, fluks dipotong oleh setiap konduktor per putaran adalah Pφ Weber
Kemudian waktu yang dibutuhkan untuk menyelesaikan satu revolusi adalah 60 / N detik
EMF rata-rata yang diinduksi per konduktor dapat dihitung dengan menggunakan
(PφN / 60) x Zph = (PφN / 60) x 2Tph
Dimana Tph = Zph / 2
Oleh karena itu, EMF rata-rata per fase adalah,
= 4 x φ x Tph x PN/120 = 4φfTph
Dimana Tph = no. dari putaran yang terhubung dalam seri per fase
φ = fluks/kutub dalam Weber
P= no. dari tiang
F= frekuensi dalam Hz
Zph = no. dari konduktor yang terhubung dalam seri per fase = Zph / 3
Persamaan EMF tergantung pada kumparan dan konduktor pada stator. Untuk motor ini, faktor distribusi Kd dan pitch factor Kp juga dipertimbangkan.
Oleh karena itu, E = 4 x φ x f x Tph xKd x Kp
Persamaan torsi dari mesin sinkron magnet permanen diberikan sebagai,
T = (3 x Eph x Iph x sinβ) / ωm
PMSM yang dipasang di permukaan
Dalam konstruksi ini, magnet dipasang di permukaan rotor.Ini memberikan celah udara yang seragam karena permeabilitas magnet permanen dan celah udara adalah samaTidak ada torsi keengganan, kinerja dinamis yang tinggi, dan cocok untuk perangkat berkecepatan tinggi seperti robotika dan drive alat.
PMSM terkubur atau PMSM dalaman
Dalam konstruksi jenis ini, magnet permanen tertanam ke dalam rotor seperti yang ditunjukkan pada gambar di bawah ini.Torsi keengganan disebabkan oleh menonjol dari motor.
