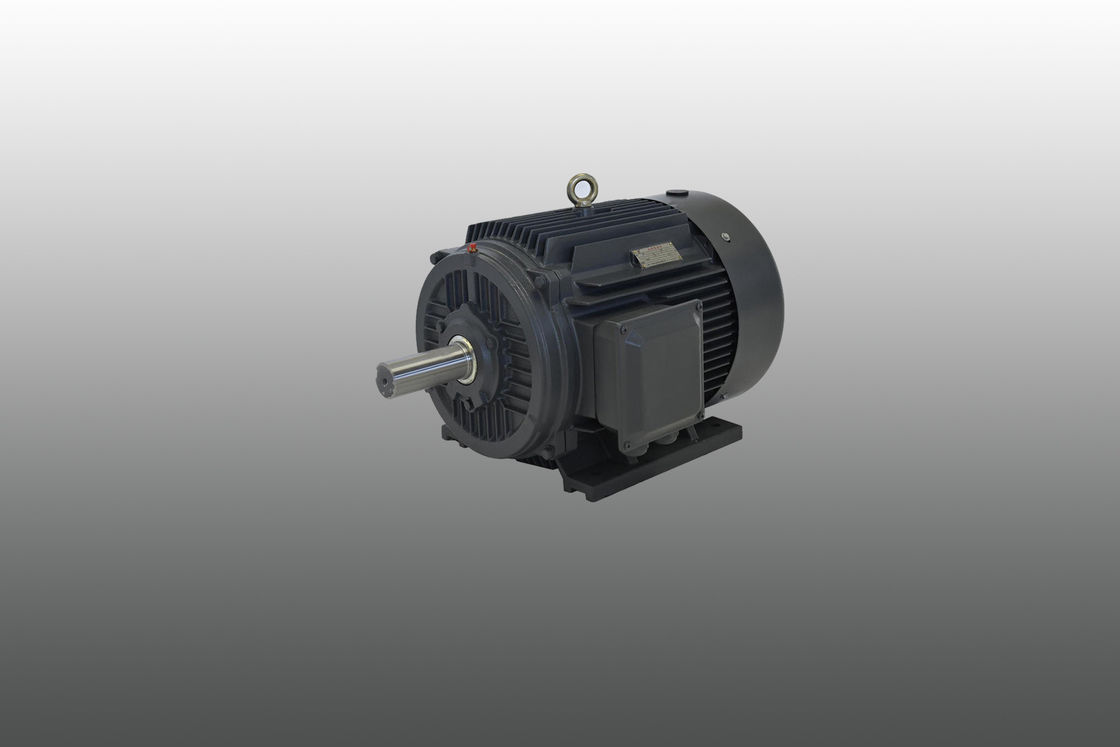

Torsi tinggi magnet permanen motor hemat energi cair didinginkan

Fitur yang menentukan PMACM magnet permanen di dalam rotor mereka dipengaruhi oleh medan magnet berputar (RMF) dari stator gulungan, dan ditolak ke dalam gerak rotasi.Ini adalah penyimpangan dari rotor lain, di mana gaya magnet harus diinduksi atau dihasilkan di rumah rotor, membutuhkan arus yang lebih banyak.karena medan magnet rotor adalah permanen dan tidak memerlukan sumber daya untuk digunakan untuk penciptanyaIni juga berarti bahwa mereka membutuhkan drive frekuensi variabel (VFD, atau drive PM) untuk beroperasi, yang merupakan sistem kontrol yang meratakan torsi yang dihasilkan oleh motor ini.Dengan beralih arus pada dan mati ke stator gulungan pada tahap tertentu dari rotasi rotor, drive PM secara bersamaan mengontrol torsi dan arus dan menggunakan data ini untuk menghitung posisi rotor, dan dengan demikian kecepatan output poros.karena kecepatan rotasi mereka sesuai dengan kecepatan RMFMesin-mesin ini relatif baru dan masih dioptimalkan, sehingga operasi spesifik dari setiap PMACM adalah, untuk saat ini, pada dasarnya unik untuk setiap desain.

EMF dan persamaan torsi

Dalam mesin sinkron, EMF rata-rata yang diinduksi per fase disebut EMF induksi dinamis dalam motor sinkron, fluks dipotong oleh setiap konduktor per putaran adalah Pφ Weber

Kemudian waktu yang dibutuhkan untuk menyelesaikan satu revolusi adalah 60 / N detik

EMF rata-rata yang diinduksi per konduktor dapat dihitung dengan menggunakan

(PφN / 60) x Zph = (PφN / 60) x 2Tph

Dimana Tph = Zph / 2

Oleh karena itu, EMF rata-rata per fase adalah,

= 4 x φ x Tph x PN/120 = 4φfTph

Dimana Tph = no. dari putaran yang terhubung dalam seri per fase

φ = fluks/kutub dalam Weber

P= no. dari tiang

F= frekuensi dalam Hz

Zph = no. dari konduktor yang terhubung dalam seri per fase = Zph / 3

Persamaan EMF tergantung pada kumparan dan konduktor pada stator. Untuk motor ini, faktor distribusi Kd dan pitch factor Kp juga dipertimbangkan.

Oleh karena itu, E = 4 x φ x f x Tph xKd x Kp

Persamaan torsi dari mesin sinkron magnet permanen diberikan sebagai,

T = (3 x Eph x Iph x sinβ) / ωm

Mengapa memilih motor AC magnet permanen?

Motor magnet permanen AC (PMAC) menawarkan beberapa keuntungan dibandingkan dengan jenis motor lainnya, termasuk:

Efisiensi tinggi: Motor PMAC sangat efisien karena tidak ada kehilangan tembaga rotor dan penurunan kerugian gulungan.menghasilkan penghematan energi yang signifikan.

Kepadatan Daya Tinggi: Motor PMAC memiliki kepadatan daya yang lebih tinggi dibandingkan dengan jenis motor lainnya, yang berarti mereka dapat menghasilkan lebih banyak daya per unit ukuran dan berat.Hal ini membuat mereka ideal untuk aplikasi di mana ruang terbatas.

Ketumpatan Torsi Tinggi: Motor PMAC memiliki kepadatan torsi tinggi, yang berarti mereka dapat menghasilkan torsi lebih per unit ukuran dan berat..

Mengurangi pemeliharaan: Karena motor PMAC tidak memiliki sikat, mereka membutuhkan perawatan yang lebih sedikit dan memiliki umur yang lebih lama daripada jenis motor lainnya.

Kontrol yang Ditingkatkan: Motor PMAC memiliki kontrol kecepatan dan torsi yang lebih baik dibandingkan dengan jenis motor lainnya, menjadikannya ideal untuk aplikasi di mana kontrol yang tepat diperlukan.

Ramah Lingkungan: Motor PMAC lebih ramah lingkungan daripada jenis motor lainnya karena mereka menggunakan logam bumi langka,yang lebih mudah didaur ulang dan menghasilkan lebih sedikit limbah dibandingkan dengan jenis motor lainnya.

Secara keseluruhan, keuntungan dari motor PMAC membuat mereka pilihan yang sangat baik untuk berbagai aplikasi, termasuk kendaraan listrik, mesin industri, dan sistem energi terbarukan.

Motor sinkron magnet permanen dengan magnet internal: Efisiensi energi maksimum

Motor sinkron magnet permanen dengan magnet internal (IPMSM) adalah motor ideal untuk aplikasi traksi di mana torsi maksimum tidak terjadi pada kecepatan maksimum.Jenis motor ini digunakan dalam aplikasi yang membutuhkan dinamika tinggi dan kapasitas overload. dan juga pilihan yang sempurna jika Anda ingin mengoperasikan kipas atau pompa dalam rentang IE4 dan IE5.asalkan Anda mengoperasikannya dengan drive frekuensi variabel yang tepat.

Penggerak frekuensi variabel kami menggunakan strategi kontrol terintegrasi berdasarkan MTPA (Torque Maksimum per Ampere).Ini memungkinkan Anda untuk mengoperasikan magnet permanen Anda motor sinkron dengan efisiensi energi maksimum. 200% kelebihan beban, torsi awal yang sangat baik, dan rentang kontrol kecepatan diperpanjang juga memungkinkan Anda untuk memanfaatkan sepenuhnya motor rating.Untuk pemulihan biaya yang cepat dan proses kontrol yang paling efisien.

Motor sinkron magnet permanen dengan magnet eksternal untuk aplikasi servo klasik

Motor sinkron magnet permanen dengan magnet eksternal (SPMSM) adalah motor ideal ketika Anda membutuhkan kelebihan beban yang tinggi dan akselerasi cepat, misalnya dalam aplikasi servo klasik.Desain memanjang juga menghasilkan inersia massa rendah dan dapat dipasang secara optimalNamun, satu kelemahan dari sistem yang terdiri dari SPMSM dan drive frekuensi variabel adalah biaya yang terkait dengannya, karena teknologi colokan mahal dan encoder berkualitas tinggi sering digunakan.

Aplikasi:

Motor sinkron magnet permanen dapat dikombinasikan dengan konverter frekuensi untuk membentuk sistem kontrol kecepatan stepless loop terbuka terbaik,yang telah banyak digunakan untuk peralatan transmisi kontrol kecepatan dalam petrokimia, serat kimia, tekstil, mesin, elektronik, kaca, karet, kemasan, pencetakan, pembuatan kertas, pencetakan dan pewarnaan, metalurgi dan industri lainnya.

Penginderaan diri versus operasi loop tertutup

Kemajuan baru-baru ini dalam teknologi drive memungkinkan drive ac standar untuk "mendeteksi diri" dan melacak posisi magnet motor.Melalui rutinitas tertentu, drive tahu posisi yang tepat dari magnet motor dengan melacak saluran A / B dan memperbaiki kesalahan dengan saluran z.Mengetahui posisi magnet yang tepat memungkinkan produksi torsi yang optimal menghasilkan efisiensi yang optimal.

Penurunan/peningkatan fluks dari motor PM

Fluks dalam motor magnet permanen dihasilkan oleh magnet. medan fluks mengikuti jalur tertentu, yang dapat ditingkatkan atau ditentang.Meningkatkan atau mengintensifkan medan fluks akan memungkinkan motor untuk sementara meningkatkan produksi torsi. Berlawanan dengan medan fluks akan membatalkan medan magnet yang ada dari motor. medan magnet yang berkurang akan membatasi produksi torsi, tetapi mengurangi tegangan back-emf.Tegangan back-EMF yang berkurang membebaskan tegangan untuk mendorong motor untuk beroperasi pada kecepatan output yang lebih tinggiKedua jenis operasi memerlukan arus motor tambahan. Arah arus motor melintasi sumbu d, yang disediakan oleh pengontrol motor, menentukan efek yang diinginkan.

Keuntungan dari Motor PMAC
Keuntungan utama dari motor PMAC terletak pada efisiensi mereka. mereka beroperasi tanpa perlu arus listrik untuk menghasilkan medan magnet.Mereka mengalami lebih sedikit kerugian listrik yang biasanya ditemukan dalam motor sinkron AC tradisionalEfisiensi yang ditingkatkan ini mengarah pada produksi panas yang berkurang, akhirnya meningkatkan umur dan keandalan motor.

Selain efisiensi mereka, PMAC menawarkan beberapa manfaat lain. Mereka menawarkan kapasitas torsi yang lebih tinggi dan mencapai pemanfaatan torsi yang lebih baik, memfasilitasi akselerasi yang lebih cepat.desain kompak mereka, kepadatan torsi yang tinggi, dan konstruksi ringan memungkinkan mereka untuk dipasang di ruang yang lebih kecil tanpa mengorbankan kinerja output.Motor PMAC unggul dalam mempertahankan torsi terus menerus yang lebih tinggi di berbagai kecepatan, yang mendapat manfaat dari inersia rotor yang berkurang dan kinerja dinamis yang ditingkatkan di bawah beban.

Motor PMAC mampu mencapai efisiensi tinggi pada kecepatan rendah, sehingga cocok untuk aplikasi yang membutuhkan operasi kecepatan rendah, seperti kipas dan pompa.
