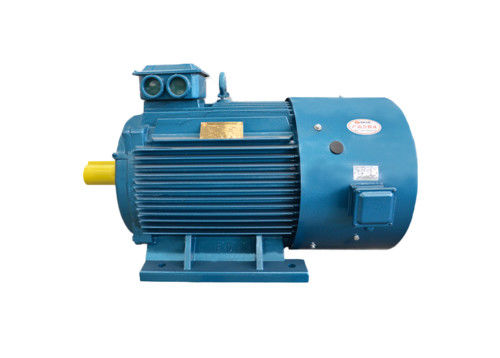

Motor PMAC Efisiensi Tinggi

Mengapa memilih motor ac magnet permanen?

Motor AC magnet permanen (PMAC) menawarkan beberapa keunggulan dibandingkan motor jenis lain, antara lain:

Efisiensi Tinggi: Motor PMAC sangat efisien karena tidak adanya rugi-rugi tembaga rotor dan berkurangnya rugi belitan.Mereka dapat mencapai efisiensi hingga 97%, menghasilkan penghematan energi yang signifikan.

Kepadatan Daya Tinggi: Motor PMAC memiliki kepadatan daya yang lebih tinggi dibandingkan dengan jenis motor lainnya, yang berarti mereka dapat menghasilkan lebih banyak daya per satuan ukuran dan berat.Ini membuatnya ideal untuk aplikasi di mana ruang terbatas.

Kepadatan Torsi Tinggi: Motor PMAC memiliki kerapatan torsi tinggi, yang berarti mereka dapat menghasilkan lebih banyak torsi per unit ukuran dan berat.Ini membuatnya ideal untuk aplikasi yang membutuhkan torsi tinggi.

Mengurangi Perawatan: Karena motor PMAC tidak memiliki sikat, mereka membutuhkan perawatan yang lebih sedikit dan memiliki umur yang lebih panjang daripada jenis motor lainnya.

Kontrol yang Ditingkatkan: Motor PMAC memiliki kontrol kecepatan dan torsi yang lebih baik dibandingkan dengan jenis motor lainnya, menjadikannya ideal untuk aplikasi yang memerlukan kontrol presisi.

Ramah Lingkungan: Motor PMAC lebih ramah lingkungan daripada tipe motor lainnya karena menggunakan logam tanah jarang, yang lebih mudah didaur ulang dan menghasilkan lebih sedikit limbah dibandingkan tipe motor lainnya.

Secara keseluruhan, keunggulan motor PMAC menjadikannya pilihan yang sangat baik untuk berbagai aplikasi, termasuk kendaraan listrik, mesin industri, dan sistem energi terbarukan.

Motor AC magnet permanen (PMAC) memiliki berbagai aplikasi termasuk:

Mesin Industri: Motor PMAC digunakan dalam berbagai aplikasi mesin industri, seperti pompa, kompresor, kipas, dan peralatan mesin.Mereka menawarkan efisiensi tinggi, kerapatan daya tinggi, dan kontrol presisi, menjadikannya ideal untuk aplikasi ini.

Robotika: Motor PMAC digunakan dalam aplikasi robotika dan otomasi, di mana mereka menawarkan kerapatan torsi tinggi, kontrol presisi, dan efisiensi tinggi.Mereka sering digunakan dalam lengan robot, grippers, dan sistem kontrol gerak lainnya.

Sistem HVAC: Motor PMAC digunakan dalam sistem pemanas, ventilasi, dan pendingin udara (HVAC), yang menawarkan efisiensi tinggi, kontrol presisi, dan tingkat kebisingan rendah.Mereka sering digunakan pada kipas dan pompa dalam sistem ini.

Sistem Energi Terbarukan: Motor PMAC digunakan dalam sistem energi terbarukan, seperti turbin angin dan pelacak matahari, di mana mereka menawarkan efisiensi tinggi, kepadatan daya tinggi, dan kontrol presisi.Mereka sering digunakan dalam generator dan sistem pelacakan dalam sistem ini.

SPM versus IPM

Motor PM dapat dipisahkan menjadi dua kategori utama: motor magnet permanen permukaan (SPM) dan motor magnet permanen interior (IPM).Jenis desain motor tidak memiliki batang rotor.Kedua jenis menghasilkan fluks magnet dengan magnet permanen yang ditempelkan ke atau di dalam rotor.

Motor SPM memiliki magnet yang ditempelkan di bagian luar permukaan rotor.Karena pemasangan mekanis ini, kekuatan mekanisnya lebih lemah daripada motor IPM.Kekuatan mekanis yang melemah membatasi kecepatan mekanis aman maksimum motor.Selain itu, motor ini menunjukkan arti-penting magnetik yang sangat terbatas (Ld ≈ Lq).Nilai induktansi yang diukur pada terminal rotor konsisten terlepas dari posisi rotor.Karena rasio arti-penting hampir satu kesatuan, desain motor SPM sangat bergantung, jika tidak sepenuhnya, pada komponen torsi magnetik untuk menghasilkan torsi.

Motor IPM memiliki magnet permanen yang tertanam di rotor itu sendiri.Tidak seperti rekan SPM mereka, lokasi magnet permanen membuat motor IPM bersuara sangat mekanis, dan cocok untuk beroperasi pada kecepatan yang sangat tinggi.Motor-motor ini juga ditentukan oleh rasio arti-penting magnetiknya yang relatif tinggi (Lq > Ld).Karena arti-penting magnetiknya, motor IPM memiliki kemampuan untuk menghasilkan torsi dengan memanfaatkan komponen torsi magnetik dan keengganan motor.

Struktur motor PM
Struktur motor PM dapat dipisahkan menjadi dua kategori: interior dan permukaan.Setiap kategori memiliki subset dari kategori.Motor PM permukaan dapat dipasang magnetnya atau disisipkan ke permukaan rotor, untuk meningkatkan kekokohan desain.Penempatan dan desain motor magnet permanen interior dapat sangat bervariasi.Magnet motor IPM dapat disisipkan sebagai blok besar atau terhuyung-huyung saat mendekati inti.Metode lain adalah menyematkannya dalam pola bicara.

Variasi induktansi motor PM dengan beban
Hanya begitu banyak fluks yang dapat dihubungkan ke sepotong besi untuk menghasilkan torsi.Akhirnya, setrika akan jenuh dan tidak lagi memungkinkan fluks untuk terhubung.Hasilnya adalah pengurangan induktansi jalur yang diambil oleh medan fluks.Pada mesin PM, nilai induktansi sumbu-d dan sumbu-q akan berkurang dengan bertambahnya arus beban.

Induktansi sumbu d dan q dari motor SPM hampir identik.Karena magnet berada di luar rotor, induktansi sumbu q akan turun dengan laju yang sama dengan induktansi sumbu d.Namun, induktansi motor IPM akan berkurang secara berbeda.Sekali lagi, induktansi sumbu-d secara alami lebih rendah karena magnet berada di jalur fluks dan tidak menghasilkan sifat induktif.Oleh karena itu, terdapat lebih sedikit besi untuk dijenuhkan pada sumbu-d, yang menghasilkan reduksi fluks yang jauh lebih rendah terhadap sumbu-q.

Pelemahan/penguatan fluks motor PM
Fluks pada motor magnet permanen dihasilkan oleh magnet.Bidang fluks mengikuti jalur tertentu, yang dapat didorong atau ditentang.Meningkatkan atau mengintensifkan medan fluks akan memungkinkan motor untuk sementara waktu meningkatkan produksi torsi.Menentang medan fluks akan meniadakan medan magnet motor yang ada.Medan magnet yang berkurang akan membatasi produksi torsi, tetapi mengurangi tegangan back-emf.Tegangan back-emf yang berkurang membebaskan tegangan untuk mendorong motor beroperasi pada kecepatan output yang lebih tinggi.Kedua jenis operasi ini membutuhkan arus motor tambahan.Arah arus motor melintasi sumbu-d, yang disediakan oleh pengontrol motor, menentukan efek yang diinginkan.

Self-sensing versus operasi loop tertutup

Kemajuan terbaru dalam teknologi penggerak memungkinkan penggerak ac standar untuk "mendeteksi diri sendiri" dan melacak posisi magnet motor.Sistem loop tertutup biasanya menggunakan saluran z-pulse untuk mengoptimalkan kinerja.Melalui rutinitas tertentu, drive mengetahui posisi yang tepat dari magnet motor dengan melacak saluran A/B dan memperbaiki kesalahan pada saluran-z.Mengetahui posisi magnet yang tepat memungkinkan produksi torsi optimal yang menghasilkan efisiensi optimal.
