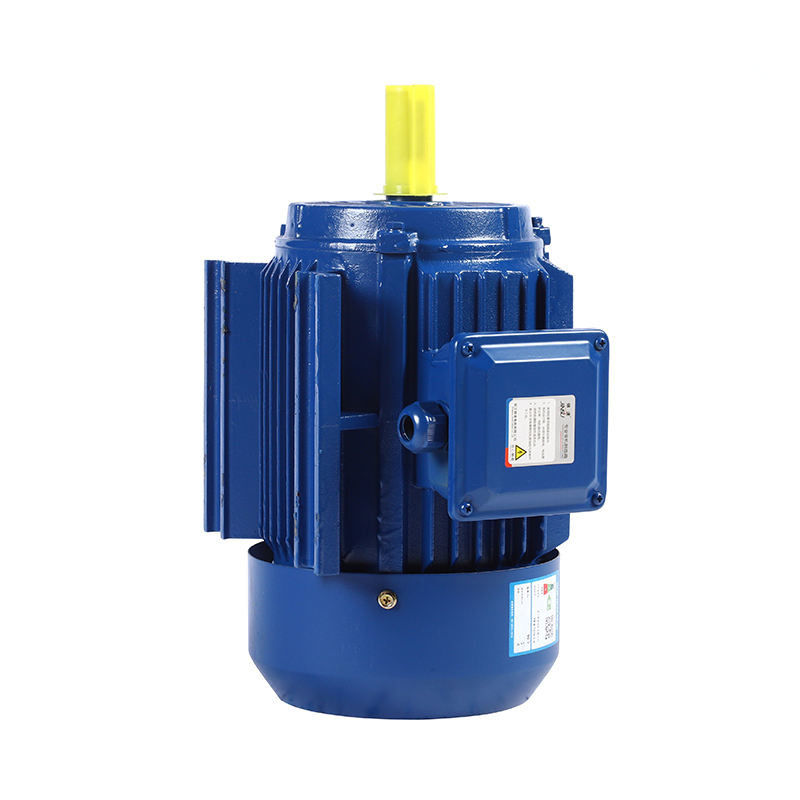

Penggerak Langsung Motor Magnet Neodymium IP54 90kw Motor AC Kecepatan Variabel

Di sektor industri umum, penggantian motor asinkron efisiensi tinggi tegangan rendah (380/660/1140V), sistem menghemat 5% hingga 30% energi, dan motor asinkron efisiensi tinggi tegangan tinggi (6kV/10kV) , sistem menghemat 2% hingga 10%.

Mengapa memilih motor ac magnet permanen?

Motor AC magnet permanen (PMAC) menawarkan beberapa keunggulan dibandingkan motor jenis lain, antara lain:

Efisiensi tinggi: Motor PMAC sangat efisien karena tidak adanya rugi-rugi tembaga rotor dan berkurangnya rugi belitan.Mereka dapat mencapai efisiensi hingga 97%, menghasilkan penghematan energi yang signifikan.

Kepadatan Daya Tinggi: Motor PMAC memiliki kerapatan daya yang lebih tinggi dibandingkan dengan jenis motor lainnya, yang berarti dapat menghasilkan daya lebih besar per unit ukuran dan berat.Ini membuatnya ideal untuk aplikasi di mana ruang terbatas.

Kepadatan Torsi Tinggi: Motor PMAC memiliki kerapatan torsi yang tinggi, yang berarti dapat menghasilkan lebih banyak torsi per unit ukuran dan berat.Ini membuatnya ideal untuk aplikasi yang membutuhkan torsi tinggi.

Mengurangi Perawatan: Karena motor PMAC tidak memiliki sikat, maka membutuhkan perawatan yang lebih sedikit dan memiliki masa pakai yang lebih lama daripada jenis motor lainnya.

Kontrol yang Ditingkatkan: Motor PMAC memiliki kontrol kecepatan dan torsi yang lebih baik dibandingkan dengan jenis motor lainnya, menjadikannya ideal untuk aplikasi yang memerlukan kontrol presisi.

Ramah lingkungan: Motor PMAC lebih ramah lingkungan daripada tipe motor lainnya karena menggunakan logam tanah jarang, yang lebih mudah didaur ulang dan menghasilkan lebih sedikit limbah dibandingkan tipe motor lainnya.

Secara keseluruhan, keunggulan motor PMAC menjadikannya pilihan yang sangat baik untuk berbagai aplikasi, termasuk kendaraan listrik, mesin industri, dan sistem energi terbarukan.

Aplikasi:

Motor sinkron magnet permanen dapat dikombinasikan dengan konverter frekuensi untuk membentuk sistem kontrol kecepatan step-less loop terbuka terbaik, yang telah banyak digunakan untuk peralatan transmisi kontrol kecepatan di petrokimia, serat kimia, tekstil, mesin, elektronik, kaca, karet, pengemasan, percetakan, pembuatan kertas, percetakan dan pencelupan, metalurgi dan industri lainnya.

Motor magnet permanen (juga disebut PM) dapat dipisahkan menjadi dua kategori utama: Magnet Permanen Interior (IPM) dan Magnet Permanen Permukaan (SPM).Kedua jenis menghasilkan fluks magnet dengan magnet permanen yang ditempelkan ke atau di dalam rotor.

SPM

MAGNET PERMANEN PERMUKAAN

Suatu jenis motor yang magnet permanennya dipasangkan pada keliling rotor.

Motor SPM memiliki magnet yang ditempelkan di bagian luar permukaan rotor, kekuatan mekaniknya lebih lemah daripada motor IPM.Kekuatan mekanis yang melemah membatasi kecepatan mekanis aman maksimum motor.Selain itu, motor ini menunjukkan arti-penting magnetik yang sangat terbatas (Ld ≈ Lq).Nilai induktansi yang diukur pada terminal rotor konsisten terlepas dari posisi rotor.Karena rasio arti-penting hampir satu kesatuan, desain motor SPM sangat bergantung, jika tidak sepenuhnya, pada komponen torsi magnetik untuk menghasilkan torsi.

IPM

MAGNET PERMANEN DALAM

Jenis motor yang memiliki rotor yang disematkan magnet permanen disebut IPM.

Motor IPM memiliki magnet permanen yang tertanam di rotor itu sendiri.Tidak seperti rekan SPM mereka, lokasi magnet permanen membuat motor IPM bersuara sangat mekanis, dan cocok untuk beroperasi pada kecepatan yang sangat tinggi.Motor-motor ini juga ditentukan oleh rasio arti-penting magnetiknya yang relatif tinggi (Lq > Ld).Karena arti-penting magnetiknya, motor IPM memiliki kemampuan untuk menghasilkan torsi dengan memanfaatkan komponen torsi magnetik dan keengganan motor.

Mengapa Anda harus memilih motor IPM daripada SPM?

1. Torsi tinggi dicapai dengan menggunakan torsi keengganan selain torsi magnetik.

2. Motor IPM mengonsumsi daya hingga 30% lebih sedikit dibandingkan dengan motor listrik konvensional.

3. Keamanan mekanis ditingkatkan karena, tidak seperti di SPM, magnet tidak akan lepas karena gaya sentrifugal.

4. Dapat merespon putaran motor berkecepatan tinggi dengan mengendalikan dua jenis torsi menggunakan kontrol vektor.

Motor magnet permanen (PM) tanpa sikat beroperasi dengan catu daya AC sehingga sering disebut sebagai motor PMAC.Penggunaan magnet permanen menghilangkan kebutuhan akan konduktor (rotor bar) sehingga rugi-rugi rotor dapat dieliminasi.Desain ini memungkinkan untuk menggabungkan efisiensi tinggi, kecepatan rendah, dan torsi tinggi dalam satu paket.Untuk ukuran motor kecil, efisiensi motor PM mungkin 10% sampai 15% lebih besar daripada motor efisiensi standar yang lebih tua pada titik beban yang sama.Keuntungan efisiensi ini bertahan di seluruh rentang beban motor tipikal.

Bagaimana cara meningkatkan efisiensi motor?

Untuk meningkatkan efisiensi motor, intinya adalah mengurangi rugi-rugi motor.Kerugian motor dibagi menjadi kerugian mekanis dan kerugian elektromagnetik.Misalnya, untuk motor asinkron AC, arus melewati belitan stator dan rotor, yang akan menghasilkan rugi-rugi tembaga dan rugi-rugi konduktor, sedangkan medan magnetnya ada di besi.Hal ini akan menyebabkan arus eddy menimbulkan kerugian histeresis, harmonik medan magnet udara yang tinggi akan menghasilkan kerugian yang menyimpang pada beban, dan akan ada kerugian keausan selama rotasi bantalan dan kipas.

Untuk mengurangi kehilangan rotor, Anda dapat mengurangi resistansi belitan rotor, menggunakan kawat yang relatif tebal dengan resistivitas rendah, atau menambah luas penampang slot rotor.Tentu saja, materi itu sangat penting.Produksi bersyarat rotor tembaga akan mengurangi kerugian sekitar 15%.Motor asinkron saat ini pada dasarnya adalah rotor aluminium, sehingga efisiensinya tidak terlalu tinggi.

Demikian pula, ada rugi-rugi tembaga pada stator, yang dapat menambah permukaan slot stator, meningkatkan rasio slot penuh slot stator, dan memperpendek panjang ujung belitan stator.Jika magnet permanen digunakan untuk mengganti belitan stator, tidak perlu melewatkan arus.Tentu saja, efisiensinya jelas dapat ditingkatkan, yang merupakan alasan mendasar mengapa motor sinkron lebih efisien daripada motor asinkron.

Untuk kehilangan besi motor, lembaran baja silikon berkualitas tinggi dapat digunakan untuk mengurangi hilangnya histeresis atau panjang inti besi dapat diperpanjang, yang dapat mengurangi kerapatan fluks magnet, dan juga dapat meningkatkan lapisan isolasi .Selain itu, proses perlakuan panas juga penting.

Performa ventilasi motor lebih penting.Saat suhu tinggi, kerugiannya tentu saja akan besar.Struktur pendinginan yang sesuai atau metode pendinginan tambahan dapat digunakan untuk mengurangi kerugian gesekan.

Harmonik orde tinggi akan menghasilkan rugi-rugi liar pada belitan dan inti besi, yang dapat memperbaiki belitan stator dan mengurangi pembangkitan harmonisa orde tinggi.Perawatan isolasi juga dapat dilakukan pada permukaan slot rotor, dan lumpur slot magnetik dapat digunakan untuk mengurangi efek slot magnetik.

Karena kebutuhan akan penggerak atau pengontrol, motor PMAC kecepatan variabel harganya jauh lebih mahal daripada motor induksi Efisiensi Premium kecepatan konstan.Namun, motor PM memiliki kemampuan kecepatan variabel, jadi pengganti yang setara untuk penggerak frekuensi variabel termodulasi lebar-pulsa elektronik (VFD) yang mengendalikan motor tugas inverter Efisiensi Premium baru.Saat mengganti motor kecepatan konstan dalam aplikasi aliran variabel, penghematan energi karena kapabilitas kecepatan variabel motor PMAC akan jauh melebihi penghematan karena peningkatan efisiensi motor itu sendiri.Motor magnet permanen memberikan peningkatan efisiensi di seluruh rentang operasinya dan memenuhi atau melampaui standar efisiensi IE4 International Electrotechnical Commission (IEC).
