AC Sinkron Motor Magnet Permanen Torsi Tinggi Penggerak Langsung Kecepatan Rendah

Jenis penggerak langsung Motor magnet permanen khususberkendara langsunguntuk konveyor sabuk:

Sistem penggerak magnet permanen berdaya tinggi berkecepatan rendah khusus untuk konveyor sabuk adalah sistem penggerak listrik penggerak langsung dengan efisiensi tinggi dan hemat energi, yang secara langsung menggerakkan peralatan beban.Berbeda dari motor asinkron tradisional, pemilihan sistem bergantung pada rentang kecepatan aktual peralatan dan torsi beban peralatan.Aturan seleksi khusus adalah sebagai berikut:

Tentukan rentang kecepatan motor sesuai dengan kecepatan sabuk dan diameter luar rol konveyor sabuk, untuk memilih sistem penggerak motor yang rentang kecepatannya tidak kurang dari dan paling dekat dengan permintaan sebenarnya.Kecepatan pengenal standar adalah 0 ~ 60r / mnt, 0 ~ 75r / mnt, 0 ~ 90r / mnt, dan rentang kecepatan lainnya dapat disesuaikan dan disesuaikan sesuai dengan kebutuhan pelanggan yang sebenarnya.

Konfirmasikan torsi yang diperlukan oleh konveyor sabuk terlebih dahulu untuk memilih sistem penggerak magnet permanen yang sesuai.Torsi sebenarnya dari peralatan juga dapat dihitung sesuai dengan parameter motor asinkron tradisional dan rasio kecepatan peredam.

Tentukan tegangan pengenal motor.Tegangan umum motor di bawah torsi 30000N.m adalah 380V, 660V, dan 1140V.Tegangan motor diatas torsi 30000N.m adalah 1140V, 3300V, 6kV, dan 10kV.Tingkat tegangan lainnya dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Mode pendinginan motor mencakup pendinginan alami, pendinginan udara paksa, dan pendinginan air, yang dapat dipilih sesuai dengan kebutuhan aktual pelanggan.

Motor dapat dirancang dan diproduksi sesuai dengan parameter teknis yang diberikan oleh pengguna.

Jika parameter motor sudah jelas, maka dapat dipilih menurut Daftar Parameter Katalog ini.

Sistem penggerak magnet permanen daya besar berkecepatan rendah khusus untuk konveyor sabuk:

Sistem penggerak khusus disesuaikan dengan karakteristik operasi konveyor sabuk.Dengan konsep desain canggih dan teknologi dan peralatan pemrosesan produksi, sistem penggerak motor magnet permanen berkecepatan rendah berkecepatan tinggi telah membentuk 315, 355, 400, 500, dan 560 lima ukuran Rangka, dengan rentang torsi 3000 N · m ~ 100000 N · m, serangkaian produk lebih dari 120 spesifikasi, diterapkan secara luas di pelabuhan, mesin pertambangan dan bidang lainnya.

Produk mengadopsi program elektromagnetik terbaru dan desain struktural, dengan karakteristik hemat energi, efisiensi, ukuran kecil, ringan, kerapatan torsi tinggi, anti-demagnetisasi, pemasangan mudah, bebas perawatan, dan rasio kinerja biaya tinggi.Produk ini cocok untuk berbagai peralatan transmisi sabuk daya tinggi berkecepatan rendah.

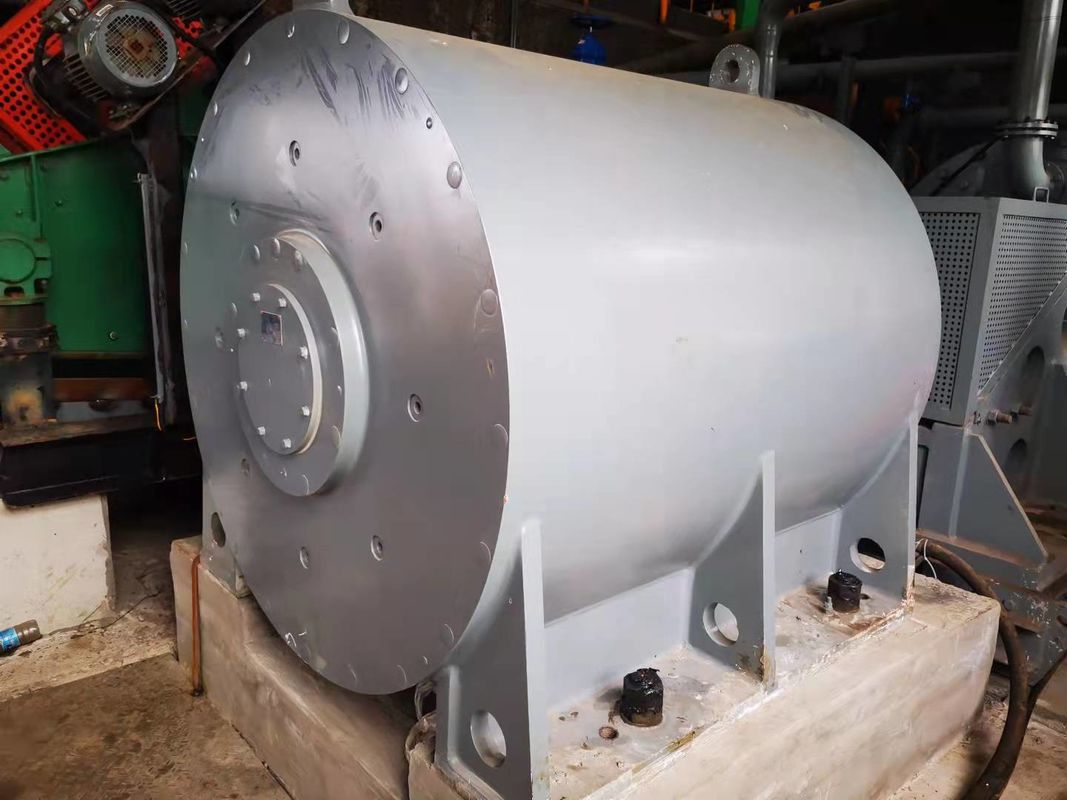

Kasus untuk referensi :( motor PM untuk konveyor sabuk)

Konveyor sabuk banyak digunakan dalam transportasi bahan baku di berbagai industri.Metode penggerak tradisional mengadopsi bentuk mesin akselerasi dan deselerasi motor asinkron.Karena peralatan deselerasi dan soft start seperti peredam dan penggandeng hidrolik, terdapat kerugian sebagai berikut:
1. Efisiensi sistem penggerak rendah
2. Sistem penggeraknya kompleks, dengan banyak titik kesalahan dan keandalan yang rendah
3. Waktu perawatan harian panjang
4. Sistem penggerak berisik dan bergetar
5. Soft start mekanis, yang berdampak besar pada jaringan listrik

Motor magnet permanenberkendara langsungdigunakan untuk menggerakkan beban secara langsung, menghilangkan tautan deselerasi menengah, yang memiliki keuntungan sebagai berikut:
1. Sistem penggerak langsung memiliki efisiensi tinggi, dan tingkat penghematan daya mencapai 10% ~ 30%.
2. Mesin sinkron magnet permanen memiliki torsi awal yang besar
3. Soft start konversi frekuensi berdampak kecil pada jaringan listrik
4. Sistemnya sederhana dan titik kegagalannya sedikit
5. Perawatan sederhana, kebisingan rendah, dan getaran rendah

Karena penggunaan magnet permanen untuk memberikan medan magnet, proses rotor menjadi matang dan andal, ukurannya fleksibel, dan daya rancangannya berkisar dari puluhan watt hingga megawatt.Pada saat yang sama, dengan menambah atau mengurangi jumlah magnet permanen di rotor, lebih mudah untuk mengubah jumlah kutub motor, sehingga rentang kecepatan motor sinkron magnet permanen relatif lebih luas.Dengan penggunaan rotor magnet permanen multi-kutub, kecepatan pengenal bisa serendah satu digit, yang sulit dicapai oleh motor asinkron biasa.

Terutama di lingkungan aplikasi kecepatan rendah dan daya tinggi, motor sinkron magnet permanen dapat mengadopsi penggerak langsung multi-kutub dengan kecepatan rendah.Dibandingkan dengan motor biasa plus peredam kecepatan, keunggulan motor sinkron magnet permanen sangat menonjol.

Motor magnet permanen tipe penggerak langsung: karena pembatalan peredam, kecepatan keluaran motor lebih rendah, kebisingan mekanis rendah, getaran mekanis kecil, dan tingkat kegagalan rendah, dan seluruh sistem penggerak hampir bebas perawatan.

Sistem penggerak magnet permanen kecepatan rendah dan daya tinggi khusus mengadopsi desain optimal: motor itu sendiri memiliki efisiensi lebih tinggi hingga 93-97%, dan faktor daya lebih tinggi hingga 0,99, yang meningkatkan proporsi daya aktif dalam sistem .Pada saat yang sama, efisiensi transmisi seluruh peralatan lebih tinggi daripada motor + kotak roda gigi berkecepatan tinggi karena tidak diperlukan transmisi kotak roda gigi.

Misalnya, laju beban rata-rata motor di seluruh proses yang berjalan dari awal, berjalan hingga berhenti adalah sekitar 40%, sedangkan laju beban maksimum kurang dari 60%.Karena efisiensi dan faktor daya motor asinkron terkait erat dengan laju beban, ketika laju beban lebih rendah dari 50%, efisiensi dan faktor daya turun tajam.Efisiensi dan faktor daya motor magnet permanen kurang dipengaruhi oleh laju beban, dan masih dapat mempertahankan efisiensi dan faktor daya yang sangat tinggi dalam laju beban 20% ~ 120%.

Karena torsi asinkron motor asinkron konvensional, kelipatan dan torsi maksimum terbatas, untuk memenuhi persyaratan start beban berat, motor asinkron berkapasitas lebih besar perlu dipilih, biasanya, diperlukan satu atau dua tingkat amplifikasi daya.Selama keadaan operasi normal, motor dalam operasi beban ringan, dengan efisiensi dan faktor daya yang relatif rendah.

Motor sinkron magnet permanen tidak memerlukan arus eksitasi tambahan karena medan magnet rotor selalu ada.Torsi awal bisa lebih dari dua kali torsi pengenal, yang dapat memenuhi persyaratan beban awal beban berat.Efisiensi dan faktor daya motor magnet permanen kurang terpengaruh oleh beban dan dapat mempertahankan efisiensi dan faktor daya yang sangat tinggi dalam 20% ~ 120% dari laju beban.
