Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE,UL
Nomor model: PMM
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 500-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
Nama: |
Motor Magnet Permanen PMM |
Saat ini: |
AC |
bahan: |
Bumi Langka NdFeB |
Rentang Daya: |
5,5-3000kw |
Polandia: |
2,4,6,8,10 |
Tegangan: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Warna: |
Biru, Abu-abu, dll. |
Jenis: |
IPMSM |
Perumahan: |
Besi cor |
Frekuensi: |
50Hz |
Nama: |
Motor Magnet Permanen PMM |
Saat ini: |
AC |
bahan: |
Bumi Langka NdFeB |
Rentang Daya: |
5,5-3000kw |
Polandia: |
2,4,6,8,10 |
Tegangan: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Warna: |
Biru, Abu-abu, dll. |
Jenis: |
IPMSM |
Perumahan: |
Besi cor |
Frekuensi: |
50Hz |

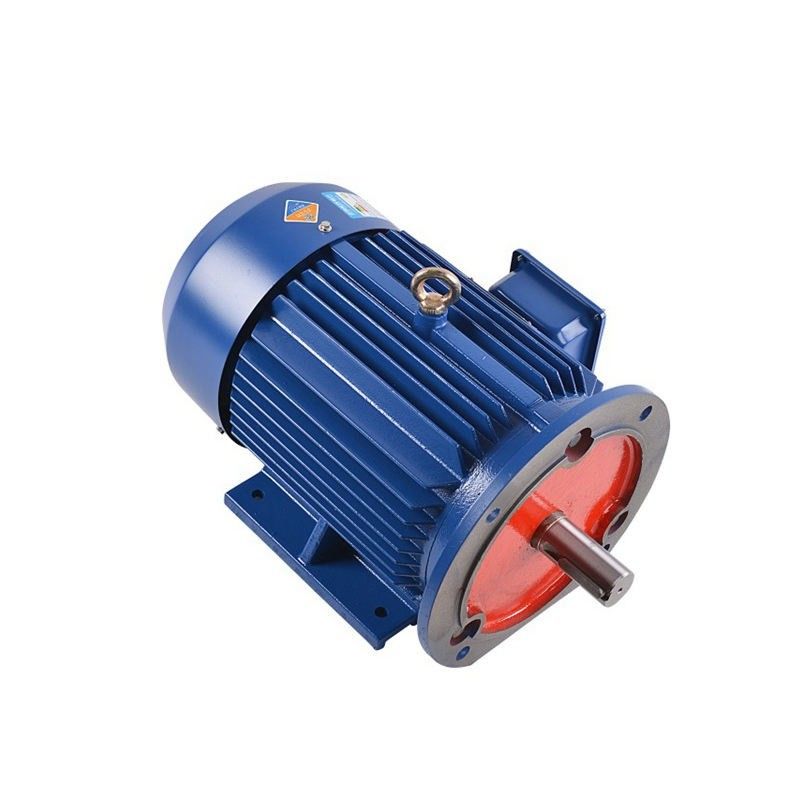

Fluks Radial Hemat Energi Penggerak Langsung PMM Motor Magnet Permanen
Penjelasan singkat tentang motor magnet permanen dan kelebihannya
Motor magnet permanen adalah mesin listrik yang menggunakan magnet permanen sebagai pengganti elektromagnet untuk menghasilkan medan magnet yang diperlukan untuk pengoperasiannya.Motor ini memiliki beberapa keunggulan dibandingkan motor tradisional yang menggunakan elektromagnet:
1. Efisiensi lebih tinggi: Motor magnet permanen memiliki efisiensi lebih tinggi daripada motor tradisional karena memiliki kerugian yang lebih rendah karena tidak adanya arus pada belitan rotor.
2. Kepadatan daya yang lebih baik: Motor magnet permanen memiliki kerapatan daya yang lebih tinggi daripada motor tradisional karena dapat menghasilkan medan magnet yang lebih kuat dengan jumlah material yang lebih sedikit.
3. Ukuran dan berat yang lebih kecil: Karena kerapatan dayanya yang lebih tinggi, motor magnet permanen dapat dirancang agar lebih kecil dan lebih ringan daripada motor tradisional, menjadikannya ideal untuk aplikasi yang memerlukan ruang dan berat.
4. Perawatan yang lebih rendah: Motor magnet permanen memiliki bagian yang bergerak lebih sedikit daripada motor tradisional, yang berarti membutuhkan perawatan yang lebih sedikit dan memiliki masa pakai yang lebih lama.
5. Kontrol yang lebih baik: Motor magnet permanen memiliki kontrol yang lebih baik karena dapat merespons lebih cepat terhadap perubahan beban dan kecepatan, sehingga cocok untuk aplikasi yang membutuhkan kontrol presisi.
Kerja Motor Sinkron Magnet Permanen
Prinsip kerja motor sinkron magnet permanen mirip dengan motor sinkron.Itu tergantung pada medan magnet berputar yang menghasilkan gaya gerak listrik pada kecepatan sinkron.Ketika belitan stator diberi energi dengan memberikan suplai 3-fasa, medan magnet berputar dibuat di antara celah udara.
Ini menghasilkan torsi ketika kutub medan rotor menahan medan magnet yang berputar pada kecepatan sinkron dan rotor berputar terus menerus.Karena motor ini bukan motor self-starting, perlu disediakan catu daya frekuensi variabel.
Analisis prinsip keunggulan teknis motor magnet permanen
Prinsip motor sinkron magnet permanen adalah sebagai berikut: Pada belitan stator motor menjadi arus tiga fasa, setelah arus lewat akan membentuk medan magnet putar untuk belitan stator motor.Karena rotor dipasang dengan magnet permanen, kutub magnet magnet permanen tetap, sesuai dengan prinsip kutub magnet dari fase yang sama menarik tolakan yang berbeda, medan magnet berputar yang dihasilkan di stator akan mendorong rotor untuk berputar, Rotasi kecepatan rotor sama dengan kecepatan kutub berputar yang dihasilkan di stator.
Bentuk gelombang back-emf:
Ggl balik adalah kependekan dari gaya gerak listrik balik tetapi juga dikenal sebagai gaya gerak balik listrik.Gaya gerak listrik balik adalah tegangan yang terjadi pada motor listrik ketika ada gerakan relatif antara belitan stator dan medan magnet rotor.Sifat geometris rotor akan menentukan bentuk gelombang back-emf.Bentuk gelombang ini bisa berupa sinusoidal, trapesium, segitiga, atau sesuatu di antaranya.
Mesin induksi dan PM menghasilkan bentuk gelombang back-emf.Dalam mesin induksi, bentuk gelombang back-emf akan meluruh karena medan rotor sisa perlahan meluruh karena kurangnya medan stator.Namun, dengan mesin PM, rotor menghasilkan medan magnetnya sendiri.Oleh karena itu, tegangan dapat diinduksi pada belitan stator setiap kali rotor bergerak.Tegangan back-emf akan naik secara linear dengan kecepatan dan merupakan faktor penting dalam menentukan kecepatan operasi maksimum.
Motor AC magnet permanen (PMAC) memiliki berbagai aplikasi termasuk:
Motor sinkron magnet permanen dapat dikombinasikan dengan konverter frekuensi untuk membentuk sistem kontrol kecepatan steppless loop terbuka terbaik, yang telah banyak digunakan untuk peralatan transmisi kontrol kecepatan di petrokimia, serat kimia, tekstil, mesin, elektronik, kaca, karet, pengemasan, percetakan, pembuatan kertas, percetakan dan pencelupan, metalurgi dan industri lainnya.
Motor PM dapat dipisahkan menjadi dua kategori utama: motor magnet permanen permukaan (SPM) dan motor magnet permanen interior (IPM).Jenis desain motor tidak memiliki batang rotor.Kedua jenis menghasilkan fluks magnet dengan magnet permanen yang ditempelkan ke atau di dalam rotor.
Motor SPM memiliki magnet yang ditempelkan di bagian luar permukaan rotor.Karena pemasangan mekanis ini, kekuatan mekanisnya lebih lemah daripada motor IPM.Kekuatan mekanis yang melemah membatasi kecepatan mekanis aman maksimum motor.Selain itu, motor ini menunjukkan arti-penting magnetik yang sangat terbatas (Ld ≈ Lq).
Nilai induktansi yang diukur pada terminal rotor konsisten terlepas dari posisi rotor.Karena rasio arti-penting hampir satu kesatuan, desain motor SPM sangat bergantung, jika tidak sepenuhnya, pada komponen torsi magnetik untuk menghasilkan torsi.
Motor IPM memiliki magnet permanen yang tertanam di rotor itu sendiri.Tidak seperti rekan SPM mereka, lokasi magnet permanen membuat motor IPM bersuara sangat mekanis, dan cocok untuk beroperasi pada kecepatan yang sangat tinggi.Motor-motor ini juga ditentukan oleh rasio arti-penting magnetiknya yang relatif tinggi (Lq > Ld).Karena arti-penting magnetiknya, motor IPM memiliki kemampuan untuk menghasilkan torsi dengan memanfaatkan komponen torsi magnetik dan keengganan motor.
Keuntungan
Kecil Dan Ringan
Dalam desain struktural dan elektromagnetik khusus, rasio volume-terhadap-berat berkurang 20%, panjang seluruh mesin berkurang 10%, dan kecepatan penuh slot stator meningkat menjadi 90%.
Sangat Terintegrasi
Motor dan inverter sangat terintegrasi, menghindari sambungan sirkuit eksternal antara motor dan inverter, dan meningkatkan keandalan produk sistem.
Hemat energi
Material magnet permanen rare-earth berperforma tinggi, slot stator khusus, dan struktur rotor membuat motor ini efisien hingga standar IE4.
Desain Kustom
Desain dan pembuatan yang disesuaikan, didedikasikan untuk mesin khusus, mengurangi fungsi yang berlebihan dan margin desain serta meminimalkan biaya.
Getaran Rendah Dan Kebisingan
Motor digerakkan langsung, kebisingan dan getaran peralatan kecil, dan dampak pada lingkungan kerja konstruksi berkurang.
Bebas perawatan
Tidak ada suku cadang roda gigi berkecepatan tinggi, tidak perlu mengganti pelumas roda gigi secara teratur, dan peralatan yang benar-benar bebas perawatan.
Self-sensing versus operasi loop tertutup
Kemajuan terbaru dalam teknologi penggerak memungkinkan penggerak ac standar untuk "mendeteksi diri sendiri" dan melacak posisi magnet motor.Sistem loop tertutup biasanya menggunakan saluran z-pulse untuk mengoptimalkan kinerja.Melalui rutinitas tertentu, drive mengetahui posisi yang tepat dari magnet motor dengan melacak saluran A/B dan memperbaiki kesalahan pada saluran-z.Mengetahui posisi magnet yang tepat memungkinkan produksi torsi optimal yang menghasilkan efisiensi optimal.
Pelemahan/penguatan fluks motor PM
Fluks pada motor magnet permanen dihasilkan oleh magnet.Bidang fluks mengikuti jalur tertentu, yang dapat didorong atau ditentang.Meningkatkan atau mengintensifkan medan fluks akan memungkinkan motor untuk sementara waktu meningkatkan produksi torsi.Menentang medan fluks akan meniadakan medan magnet motor yang ada.Medan magnet yang berkurang akan membatasi produksi torsi, tetapi mengurangi tegangan back-emf.Tegangan back-emf yang berkurang membebaskan tegangan untuk mendorong motor beroperasi pada kecepatan output yang lebih tinggi.Kedua jenis operasi ini membutuhkan arus motor tambahan.Arah arus motor melintasi sumbu-d, yang disediakan oleh pengontrol motor, menentukan efek yang diinginkan.
Aplikasi apa yang menggunakan motor PMSM?
Motor sinkron magnet permanen memiliki keunggulan struktur sederhana, ukuran kecil, efisiensi tinggi, dan faktor daya tinggi.Ini telah banyak digunakan dalam industri metalurgi (pabrik pembuatan besi dan pabrik sintering, dll.), Industri keramik (ball mill), industri karet (pencampur internal), industri perminyakan (unit pemompaan), industri tekstil (mesin putar ganda, rangka pemintalan ) dan industri lainnya di motor tegangan menengah dan rendah.
Mengapa Anda harus memilih motor IPM daripada SPM?
1. Torsi tinggi dicapai dengan menggunakan torsi keengganan selain torsi magnetik.
2. Motor IPM mengonsumsi daya hingga 30% lebih sedikit dibandingkan dengan motor listrik konvensional.
3. Keamanan mekanis ditingkatkan karena, tidak seperti di SPM, magnet tidak akan lepas karena gaya sentrifugal.
4. Dapat merespon putaran motor berkecepatan tinggi dengan mengendalikan dua jenis torsi menggunakan kontrol vektor.
