Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE,UL
Nomor model: PMM
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1 set
Harga: USD 500-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
nama: |
Variable Speed Permanent Magnet AC Motor Untuk Tangki Campuran |
Saat ini: |
AC |
Rentang Daya: |
5,5-3000kw |
Frekuensi: |
50/60HZ |
Fitur: |
penggerak langsung kecepatan variabel |
efisiensi: |
IE4 IE5 |
Bahan: |
Bumi Langka NdFeB |
Kewajiban: |
S1 |
Fase: |
3 fase |
Aplikasi: |
Industri Tekstil, Percetakan dan Pengemasan, Pompa Kipas dll. |
nama: |
Variable Speed Permanent Magnet AC Motor Untuk Tangki Campuran |
Saat ini: |
AC |
Rentang Daya: |
5,5-3000kw |
Frekuensi: |
50/60HZ |
Fitur: |
penggerak langsung kecepatan variabel |
efisiensi: |
IE4 IE5 |
Bahan: |
Bumi Langka NdFeB |
Kewajiban: |
S1 |
Fase: |
3 fase |
Aplikasi: |
Industri Tekstil, Percetakan dan Pengemasan, Pompa Kipas dll. |

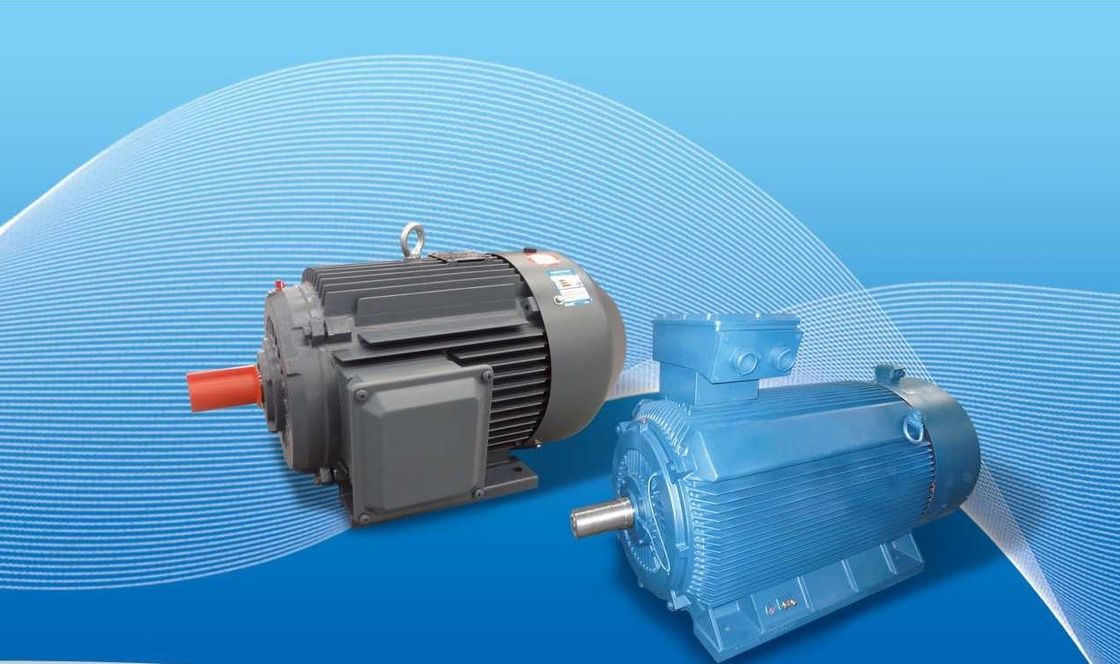

Variable Speed Permanent Magnet AC Motor Untuk Tangki Campuran
|
Jenis
|
Motor sinkron
|
|
Frekuensi
|
50/60Hz
|
|
Fase
|
Tiga fase
|
|
Pertahankan Fitur
|
Total tertutup
|
|
Tegangan AC
|
380V
|
|
Efisiensi
|
IE 4
|
|
Nama produk
|
Motor sinkron magnet permanen
|
|
Kelas perlindungan
|
IP54
|
|
Jaminan
|
18 Bulan
|
|
Bahan
|
Bahan bumi langka Lembar baja silikon
|
|
Aplikasi
|
Industri tekstil, percetakan dan kemasan, pompa kipas, dll.
|
|
Tegangan
|
220/380V
|
|
Metode pendinginan
|
IC411
|
|
Paket
|
Kasus Kayu
|
|
Fitur
|
Tahan air
|
Apa itu Mesin Sinkron Magnetik Permanen?
PeraturanMesin sinkron magnet permanenterutama terdiri dari stator, rotor, sasis, penutup depan-belakang, bantalan, dll. Struktur stator pada dasarnya sama dengan motor asinkron biasa,dan perbedaan utama antara magnet permanen motor sinkron dan jenis lain dari motor adalah rotor.
Bahan magnet permanen dengan magnetis pra-magnetisasi (bermuatan magnetik) di permukaan atau di dalam magnet permanen motor, menyediakan medan magnet celah udara yang diperlukan untuk motor.Struktur rotor ini dapat secara efektif mengurangi volume motor, mengurangi kerugian dan meningkatkan efisiensi.
Analisis prinsip keuntungan teknis dari motor magnet permanen
Prinsip dari motor sinkron magnet permanen adalah sebagai berikut: Dalam stator motor berliku ke arus tiga fase, setelah arus masuk,itu akan membentuk medan magnet berputar untuk stator penggulung motorKarena rotor dipasang dengan magnet permanen, kutub magnet magnet permanen tetap,menurut prinsip kutub magnetik dari fase yang sama menarik repulsi yang berbeda, medan magnet berputar yang dihasilkan di stator akan mendorong rotor untuk berputar, Kecepatan rotasi rotor sama dengan kecepatan kutub berputar yang diproduksi di stator.
Karena penggunaan magnet permanen untuk menyediakan medan magnet, proses rotor adalah matang, andal, dan fleksibel dalam ukuran, dan kapasitas desain dapat serendah puluhan watt, hingga megawatt.Pada saat yang sama, dengan meningkatkan atau mengurangi jumlah pasangan magnet permanen rotor, lebih mudah untuk mengubah jumlah kutub motor,yang membuat rentang kecepatan magnet permanen motor sinkron lebih luasDengan rotor magnet permanen multi-kutub, kecepatan nominal bisa serendah satu digit, yang sulit dicapai oleh motor asinkron biasa.
Khususnya dalam lingkungan aplikasi kecepatan rendah dengan daya tinggi, motor sinkron magnet permanen dapat dioperasikan langsung oleh desain multi-polar pada kecepatan rendah,dibandingkan dengan motor biasa ditambah pengurang, keuntungan dari motor sinkron magnet permanen dapat disorot.
Perbedaan Antara Motor Magnet Permanen Dan Motor Asinkron:
01Struktur rotor
Motor asinkron: Rotor terdiri dari inti besi dan lilitan, terutama rotor kandang tupai dan rotor lilitan kawat.Medan magnet dari batang aluminium memotong stator mendorong rotor.
Motor PMSM: magnet permanen tertanam di kutub magnet rotor,dan didorong untuk berputar oleh medan magnet berputar yang dihasilkan di stator sesuai dengan prinsip kutub magnet dari fase yang sama menarik repulsi yang berbeda.
02. Efisiensi
Motor asinkron: Perlu menyerap arus dari rangsangan grid, menghasilkan sejumlah kehilangan energi, arus reaktif motor, dan faktor daya rendah.
Motor PMSM: medan magnet disediakan oleh magnet permanen, rotor tidak membutuhkan arus yang menarik, dan efisiensi motor ditingkatkan.
03Volume dan Berat
Penggunaan bahan magnet permanen berkinerja tinggi membuat medan magnet celah udara dari motor sinkron magnet permanen lebih besar daripada motor asinkron.Ukuran dan beratnya berkurang dibandingkan dengan motor asinkronIni akan satu atau dua ukuran frame lebih rendah dari motor asinkron.
04. arus motor mulai
Motor asinkron: Ini langsung dimulai oleh listrik frekuensi daya, dan arus awal yang besar, yang dapat mencapai 5 sampai 7 kali arus nominal,yang memiliki dampak besar pada jaringan listrik dalam sekejap. arus awal yang besar menyebabkan penurunan tegangan resistensi kebocoran dari stator lilitan untuk meningkatkan, dan torsi awal yang kecil sehingga tugas berat memulai tidak dapat dicapai.Bahkan jika inverter digunakan, hanya bisa dimulai dalam kisaran arus output nominal.
PMSM Motor: Ini digerakkan oleh pengontrol khusus, yang tidak memiliki persyaratan output nominal reduktor.arus meningkat secara bertahap sesuai dengan beban, dan torsi awal besar.
05. Faktor daya
Motor asinkron memiliki faktor daya yang rendah, mereka harus menyerap sejumlah besar arus reaktif dari jaringan listrik,arus awal besar dari motor asinkron akan menyebabkan dampak jangka pendek pada jaringan listrik, dan penggunaan jangka panjang akan menyebabkan kerusakan tertentu pada peralatan jaringan listrik dan trafo.Perlu menambahkan unit kompensasi daya dan melakukan kompensasi daya reaktif untuk memastikan kualitas jaringan listrik dan meningkatkan biaya penggunaan peralatan.
Tidak ada arus induksi di rotor dari motor sinkron magnet permanen, dan faktor daya motor tinggi,yang meningkatkan faktor kualitas jaringan listrik dan menghilangkan kebutuhan untuk memasang kompensator.
06. Pemeliharaan
Struktur motor + reduktor asinkron akan menghasilkan getaran, panas, tingkat kegagalan yang tinggi, konsumsi pelumas yang besar, dan biaya pemeliharaan manual yang tinggi; itu akan menyebabkan kerugian downtime tertentu.
Motor sinkronis tiga fase magnet permanen menggerakkan peralatan secara langsung karena pengurangi dihilangkan, kecepatan output motor rendah, kebisingan mekanik rendah,getaran mekanis kecilSeluruh sistem penggerak hampir bebas perawatan.
Motor sinkronis tiga fase magnet permanen menggerakkan peralatan secara langsung karena pengurangi dihilangkan, kecepatan output motor rendah, kebisingan mekanik rendah,getaran mekanis kecilSeluruh sistem penggerak hampir bebas perawatan.
Dalam sektor industri umum, penggantian tegangan rendah (< 380/660/1140V) efisiensi tinggi motor asinkron, sistem menghemat 5% sampai 30% energi,dan motor asinkron tegangan tinggi ((6kV/10kV) efisiensi tinggi, sistem menghemat 2%-10%.
Keuntungan dari motor magnet permanen:
1Efisiensi yang lebih tinggi: Motor magnet permanen dikenal karena efisiensi tinggi mereka. Penggunaan magnet permanen menghilangkan kebutuhan akan kumparan eksitasi terpisah,mengurangi kerugian energi yang terkait dengan eksitasiHal ini menghasilkan efisiensi yang lebih baik dan konsumsi energi yang berkurang, membuat motor magnet permanen lebih hemat energi daripada jenis motor lainnya.
2Densitas Daya Tinggi: Motor magnet permanen memiliki kepadatan daya yang tinggi, yang berarti mereka dapat memberikan torsi yang tinggi relatif terhadap ukuran dan berat mereka.Hal ini membuat mereka ideal untuk aplikasi di mana ruang dan berat terbatas, seperti di kendaraan listrik atau mesin skala kecil.
3Kompak dan Ringan: Tidak adanya kumparan eksitasi dan penggunaan magnet permanen berkontribusi pada desain kompak dan ringan dari motor magnet permanen.Hal ini membuat mereka lebih mudah untuk mengintegrasikan ke dalam berbagai sistem dan mengurangi bobot keseluruhan dari aplikasi.
4. Respon Dinamis yang Ditingkatkan: Motor magnet permanen biasanya memiliki respon dinamis yang lebih cepat dibandingkan dengan jenis motor lainnya. Mereka dapat dengan cepat mempercepat, memperlambat, dan mengubah arah,membuat mereka cocok untuk aplikasi yang membutuhkan kontrol kecepatan dan posisi motor yang tepat dan cepat.
5. Pengurangan pemeliharaan: Motor magnet permanen memiliki lebih sedikit bagian dibandingkan dengan jenis motor lainnya, sehingga mengurangi persyaratan pemeliharaan.tidak perlu mengganti sikat secara teratur atau pemeliharaan komutatorHal ini mengarah pada biaya pemeliharaan yang lebih rendah dan peningkatan keandalan.
6. Kisaran kecepatan yang luas: Motor magnet permanen dapat beroperasi pada berbagai kecepatan, dari kecepatan rendah hingga tinggi, tanpa mengorbankan efisiensi atau kinerja.Keanekaragaman ini membuat mereka cocok untuk berbagai aplikasi, termasuk mesin kecepatan rendah dan kecepatan tinggi.
Penting untuk dicatat bahwa keuntungan spesifik dari motor magnet permanen dapat bervariasi tergantung pada aplikasi dan desain spesifik dan konfigurasi motor.efisiensi tinggi mereka, kompak, kepadatan daya, dan persyaratan pemeliharaan yang rendah membuat mereka pilihan yang disukai dalam banyak aplikasi industri, komersial, dan otomotif.
Aplikasi:
Motor sinkron magnet permanen dapat dikombinasikan dengan konverter frekuensi untuk membentuk sistem kontrol kecepatan stepless loop terbuka terbaik,yang telah banyak digunakan untuk peralatan transmisi kontrol kecepatan dalam petrokimia, serat kimia, tekstil, mesin, elektronik, kaca, karet, kemasan, pencetakan, pembuatan kertas, pencetakan dan pewarnaan, metalurgi dan industri lainnya.
Motor magnet permanen (juga disebut PM) dapat dipisahkan menjadi dua kategori utama: Magnet Permanen Interior (IPM) dan Magnet Permanen Permukaan (SPM).Kedua jenis menghasilkan fluks magnetik oleh magnet permanen yang dipasang pada atau di dalam rotor.
SPM
PEMANGGET PERMANEN LEBIH
Jenis motor di mana magnet permanen dipasang pada keliling rotor.
Motor SPM memiliki magnet yang dipasang di bagian luar permukaan rotor, kekuatan mekanik mereka sangat lemah daripada motor IPM.Kekuatan mekanik yang melemah membatasi kecepatan mekanik maksimum motor yang amanSelain itu, motor ini menunjukkan kemunculan magnetik yang sangat terbatas (Ld ≈ Lq).Karena rasio hampir kesatuan menonjol, Desain motor SPM bergantung secara signifikan, jika tidak sepenuhnya, pada komponen torsi magnetik untuk menghasilkan torsi.
IPM
Magnet permanen interior
Jenis motor yang memiliki rotor yang tertanam dengan magnet permanen disebut IPM.
Motor IPM memiliki magnet permanen yang tertanam di rotor itu sendiri.dan cocok untuk beroperasi pada kecepatan yang sangat tinggiMotor ini juga didefinisikan oleh rasio kemunculan magnetik yang relatif tinggi (Lq > Ld).sebuah motor IPM memiliki kemampuan untuk menghasilkan torsi dengan memanfaatkan komponen torsi magnetik dan resistensi dari motor.
Mengapa Anda harus memilih motor IPM dan bukan SPM?
1. torsi tinggi dicapai dengan menggunakan torsi reluctance selain torsi magnetik.
2Motor IPM mengkonsumsi hingga 30% lebih sedikit tenaga dibandingkan dengan motor listrik konvensional.
3Keamanan mekanik ditingkatkan karena, tidak seperti pada SPM, magnet tidak akan lepas karena gaya sentrifugal.
4Hal ini dapat merespons kecepatan tinggi rotasi motor dengan mengendalikan dua jenis torsi menggunakan kontrol vektor.
Motor magnet permanen (PM) tanpa sikat beroperasi dengan catu daya AC sehingga sering disebut sebagai motor PMAC.Penggunaan magnet permanen menghilangkan kebutuhan konduktor (bar rotor) sehingga kehilangan rotor dihilangkanDesain ini memungkinkan untuk menggabungkan efisiensi tinggi, kecepatan rendah, dan torsi tinggi dalam satu paket.motor efisiensi standar pada titik beban yang samaPeningkatan efisiensi ini berlaku untuk seluruh rentang beban motor yang khas.
Bagaimana meningkatkan efisiensi motor?
Untuk meningkatkan efisiensi motor, intinya adalah untuk mengurangi kehilangan motor.untuk motor asinkron AC, arus melewati stator dan rotor gulungan, yang akan menghasilkan kehilangan tembaga dan kehilangan konduktor, sementara medan magnet di besi.Ini akan menyebabkan arus pusaran untuk menyebabkan kehilangan histeresis, harmonik tinggi dari medan magnet udara akan menghasilkan kerugian tersesat pada beban, dan akan ada kerugian keausan selama rotasi bantalan dan kipas.
Untuk mengurangi kehilangan rotor, Anda dapat mengurangi ketahanan gulungan rotor, menggunakan kawat yang relatif tebal dengan resistivitas rendah, atau meningkatkan luas pemotongan rantai rotor.Tentu saja., bahan yang sangat penting. produksi kondisi rotor tembaga akan mengurangi kerugian sekitar 15%. motor asinkron saat ini pada dasarnya rotor aluminium,Jadi efisiensi tidak begitu tinggi.
Demikian pula, ada kehilangan tembaga pada stator, yang dapat meningkatkan permukaan slot stator, meningkatkan rasio slot penuh slot stator, dan memperpendek panjang ujung stator.Jika magnet permanen digunakan untuk menggantikan stator lilitanTentu saja, efisiensi dapat jelas ditingkatkan, yang merupakan alasan dasar mengapa motor sinkron lebih efisien daripada motor asinkron.
Untuk kehilangan besi dari motor, lembaran baja silikon berkualitas tinggi dapat digunakan untuk mengurangi kehilangan histeresis atau panjang inti besi dapat diperpanjang,yang dapat mengurangi kepadatan fluks magnetikSelain itu, proses pengolahan panas juga penting.
Kinerja ventilasi motor lebih penting. Ketika suhu tinggi, kerugian tentu akan besar.Struktur pendingin yang sesuai atau metode pendinginan tambahan dapat digunakan untuk mengurangi kerugian gesekan.
Harmonik orde tinggi akan menghasilkan kerugian yang tersesat di penggulung dan inti besi, yang dapat meningkatkan penggulung stator dan mengurangi generasi harmonik orde tinggi.Pengolahan isolasi juga dapat dilakukan pada permukaan slot rotor, dan lumpur slot magnetik dapat digunakan untuk mengurangi efek slot magnetik.
Karena kebutuhan untuk drive atau controller, motor PMAC kecepatan variabel jauh lebih mahal daripada motor induksi Premium Efficiency kecepatan konstan.begitu juga penggantian yang setara untuk drive frekuensi variabel modulasi lebar pulsa elektronik (VFD) yang mengontrol motor tugas inverter Efisiensi Premium baru. Ketika mengganti motor kecepatan konstan dalam aplikasi aliran variabel,penghematan energi karena kemampuan kecepatan variabel dari motor PMAC akan jauh melebihi penghematan karena peningkatan efisiensi motor itu sendiriMotor magnet permanen memberikan efisiensi yang lebih baik di seluruh rentang operasi mereka dan memenuhi atau melebihi standar efisiensi IE4 International Electrotechnical Commission (IEC).
