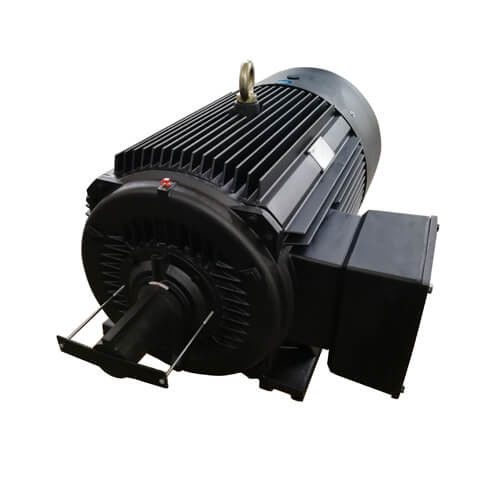

Efisiensi tinggi Variable Speed Permanent Magnet Motor IPM SPM

Keuntungan dari Motor Magnet Permanen Bumi Langka

Efisiensi tinggi: kurva efisiensi motor asinkron umumnya jatuh lebih cepat di bawah 60% dari beban nominal, dan efisiensi sangat rendah pada beban ringan.kurva efisiensi dari motor magnet permanen bumi langka tinggi dan datar, dan berada di area efisiensi tinggi pada 20% ~ 120% dari beban nominal.

Faktor daya tinggi: Nilai yang diukur dari faktor daya dari motor sinkron magnet permanen bumi langka mendekati nilai batas 1.0Kurva faktor daya setinggi dan rata dengan kurva efisiensi.Kompensasi daya reaktif tegangan rendah tidak diperlukan dan kapasitas sistem distribusi listrik sepenuhnya digunakan.

Arus stator kecil: Rotor tidak memiliki arus eksitasi, daya reaktif berkurang, dan arus stator berkurang secara signifikan.,nilai arus stator dapat dikurangi sebesar 30% hingga 50%. Pada saat yang sama, karena arus stator sangat berkurang, kenaikan suhu motor berkurang,dan lemak bantalan dan bantalan hidup diperpanjang.

Torsi luar langkah dan torsi tarik tinggi: Mesin sinkron magnet permanen bumi langka memiliki torsi luar langkah dan torsi tarik yang lebih tinggi,yang membuat motor memiliki kapasitas beban yang lebih tinggi dan dapat dengan lancar ditarik ke sinkronisasi.

Kelemahan Motor Magnet Permanen Bumi Langka

Biaya tinggi: Dibandingkan dengan motor asinkron dari spesifikasi yang sama, celah udara antara stator dan rotor lebih kecil, dan akurasi pemrosesan setiap komponen tinggi;struktur rotor lebih rumit dan harga bahan baja magnet bumi langka tinggiOleh karena itu, biaya manufaktur motor tinggi, yang umum untuk motor asinkron Sekitar 2 kali.

Dampak besar pada start daya penuh: Ketika memulai dengan tekanan penuh, kecepatan sinkron dapat ditarik dalam waktu yang sangat singkat.arus awal lebih dari 10 kali arus nominalDampak pada sistem pasokan listrik besar, membutuhkan kapasitas besar dari sistem pasokan listrik.

Baja magnet bumi langka mudah didemagnetisasi: Ketika bahan magnet permanen terkena getaran, suhu tinggi, dan arus overload, permeabilitas magnetnya dapat menurun,atau fenomena demagnetisasi terjadi, yang mengurangi kinerja motor magnet permanen.

Struktur motor PM
Struktur motor PM dapat dipisahkan menjadi dua kategori: interior dan permukaan.Motor PM permukaan dapat memiliki magnetnya pada atau dimasukkan ke permukaan rotorPosisi dan desain motor magnet permanen interior dapat sangat bervariasi.Magnet motor IPM dapat dimasukkan sebagai blok besar atau terhambat karena mereka datang lebih dekat ke intiMetode lain adalah untuk memiliki mereka tertanam dalam pola berbicara.

Variasi induktansi motor PM dengan beban
Hanya ada batas fluks yang dapat dihubungkan ke sepotong besi untuk menghasilkan torsi. Akhirnya, besi akan jenuh dan tidak lagi memungkinkan fluks untuk terhubung.Hasilnya adalah pengurangan induktansi jalur yang diambil oleh medan fluksDalam mesin PM, nilai induktansi sumbu d dan sumbu q akan berkurang dengan peningkatan arus beban.

Induktansi sumbu d dan sumbu q dari motor SPM hampir identik. Karena magnet berada di luar rotor, induktansi sumbu q akan turun pada tingkat yang sama dengan induktansi sumbu d.Namun, induktansi motor IPM akan berkurang secara berbeda. Sekali lagi, induktansi sumbu d secara alami lebih rendah karena magnet berada di jalur fluks dan tidak menghasilkan sifat induktif.,ada lebih sedikit zat besi yang harus jenuh di sumbu d, yang menghasilkan pengurangan fluks yang jauh lebih rendah dibandingkan sumbu q.

Penurunan/peningkatan fluks dari motor PM
Fluks dalam motor magnet permanen dihasilkan oleh magnet. medan fluks mengikuti jalur tertentu, yang dapat ditingkatkan atau ditentang.Meningkatkan atau mengintensifkan medan fluks akan memungkinkan motor untuk sementara meningkatkan produksi torsi. Berlawanan dengan medan fluks akan membatalkan medan magnet yang ada dari motor. medan magnet yang berkurang akan membatasi produksi torsi, tetapi mengurangi tegangan back-emf.Tegangan back-EMF yang berkurang membebaskan tegangan untuk mendorong motor untuk beroperasi pada kecepatan output yang lebih tinggiKedua jenis operasi memerlukan arus motor tambahan. Arah arus motor melintasi sumbu d, yang disediakan oleh pengontrol motor, menentukan efek yang diinginkan.

Struktur motor IPM (magnet permanen interior)

Sebuah motor SPM konvensional (permukaan magnet permanen) memiliki struktur di mana magnet permanen dilampirkan ke permukaan rotor.motor IPM menggunakan keengganan melalui resistensi magnetik selain torsi magnetik dengan memasukkan magnet permanen di rotor itu sendiri.

Struktur rotor motor SPM.IPM

Fitur motor IPM (Interior Permanent Magnet)

Torsi tinggi dan efisiensi tinggi
Torsi tinggi dan output tinggi dicapai dengan menggunakan torsi retensi selain torsi magnetik.

Operasi penghematan energi
Ini mengkonsumsi hingga 30% lebih sedikit daya dibandingkan dengan motor SPM konvensional.

Rotasi kecepatan tinggi
Ini dapat merespons rotasi motor berkecepatan tinggi dengan mengontrol dua jenis torsi menggunakan kontrol vektor.

Keamanan
Karena magnet permanen tertanam, keamanan mekanis ditingkatkan karena, tidak seperti di SPM, magnet tidak akan lepas karena gaya sentrifugal.

Fitur Kontrol Vektor:

Sedangkan sistem konvensional (sistem konduksi 120 derajat) memiliki arus yang tercetak dalam motor sebagai gelombang persegi,kontrol vektor mencetak tegangan yang berubah menjadi gelombang sinus menuju posisi rotor (sudut magnet), sehingga menjadi mungkin untuk mengontrol arus motor.

Aplikasi:

Industri tekstil:

PMSM (Permanent Magnet Synchronous Motors) menawarkan beberapa keuntungan dibandingkan dengan motor induksi ketika digunakan dalam industri tekstil.membuatnya mampu memenuhi perubahan proses yang cepat yang dibutuhkan dalam produksi tekstilKeakuratan kontrol yang tinggi dan kemampuan posisi yang sangat baik memungkinkan untuk memenuhi kebutuhan pengolahan tekstil presisi tinggi.Mesin sinkron magnet permanen memiliki efisiensi yang lebih tinggi dan dapat mencapai penghematan energi dalam operasi mesin tekstil.

Pertambangan:

Dalam industri pertambangan, PMSM menawarkan keuntungan yang signifikan dibandingkan dengan motor induksi.dan beban-beban yang berat.Motor sinkron magnet permanen memiliki kepadatan torsi yang tinggi dan kemampuan operasi kecepatan variabel.membuat mereka ideal untuk peralatan pertambangan yang membutuhkan awal yang sering dan berhenti dan perubahan persyaratan operasi.

Industri minyak:

Mesin sinkron magnet permanen (PMSM) menawarkan keuntungan yang signifikan ketika digunakan dalam industri minyak bumi.memecahkan masalah umum yang dihadapi dengan motor induksiPMSM juga memberikan torsi tinggi dan kontrol yang tepat, membuatnya cocok untuk aplikasi yang membutuhkan kontrol aliran yang tepat dan regulasi tekanan.Ukuran kompak dan desain ringan membuatnya ideal untuk instalasi terbatas ruang di industri minyak bumi.

Untuk menyimpulkan, aplikasi motor di berbagai industri memainkan peran penting dalam mencapai operasi yang efisien dan andal.mereka memiliki keterbatasan yang dapat mempengaruhi kinerja dan keandalan merekaNamun, motor sinkron magnet permanen (PMSM) menawarkan beberapa keuntungan yang menjadikannya alternatif yang lebih baik untuk motor induksi di industri seperti pertambangan dan minyak bumi.PMSM memiliki keuntungan waktu respons yang lebih cepat, akurasi kontrol yang lebih tinggi, efisiensi yang lebih tinggi, dan kepadatan torsi yang lebih tinggi.Keuntungan ini membuat PMSM solusi yang berharga yang meningkatkan keseluruhan proses dan efisiensi produksi sambil mengurangi biaya operasiMemilih jenis motor dan strategi kontrol yang tepat berdasarkan persyaratan khusus dan kondisi lingkungan sangat penting untuk kinerja dan keandalan yang optimal dalam aplikasi dunia nyata.Secara keseluruhan, penerapan mesin sinkron magnet permanen merupakan kemajuan teknologi yang signifikan dan masa depan yang cerah bagi banyak industri.
