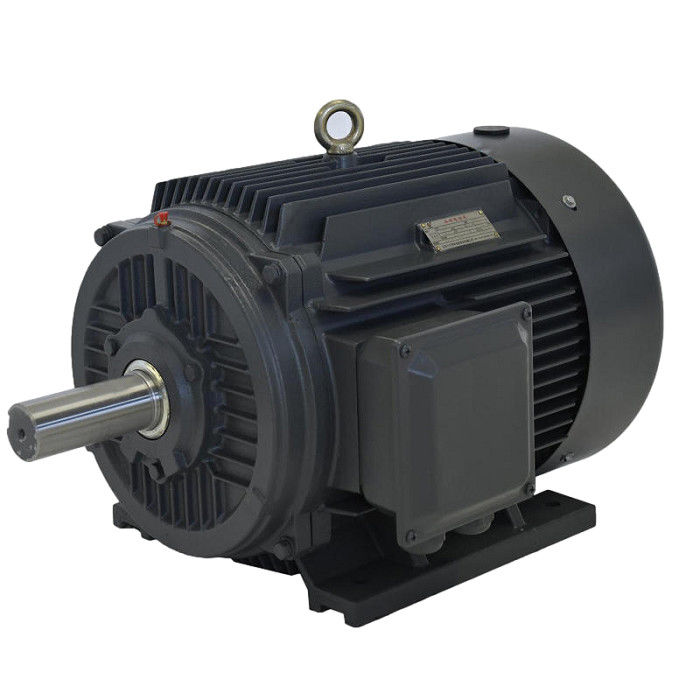

Mesin sinkron magnet permanen yang dipasang di permukaan industri

Tipe umum mesin sinkron magnet permanen:
Tergantung pada bagaimana magnet dilampirkan ke rotor dan desain rotor, motor sinkron magnet permanen dapat diklasifikasikan menjadi dua jenis:

Motor sinkron magnet permanen yang dipasang di permukaan (SPMSM)
Dalam konstruksi ini, permukaan rotor menampung magnet, menjadikannya ideal untuk aplikasi kecepatan tinggi karena kurangnya ketahanan.Pengaturan ini memastikan celah udara yang konsisten dengan mencocokkan permeabilitas magnet permanen dan udaraTidak menunjukkan torsi keengganan, menawarkan kinerja dinamis yang sangat baik, dan sangat cocok untuk perangkat berkecepatan tinggi seperti robotika dan drive alat.

Motor sinkron magnet permanen interior (IPMSM)
Dalam konstruksi ini, rotor motor menggabungkan magnet permanen. Desain ini sangat cocok untuk aplikasi kecepatan tinggi, menawarkan kekuatan dan daya tahan yang ditingkatkan.Torsi keengganan motor berasal dari menonjol dari strukturnya.

Karakteristik dan keuntungan dari motor magnet permanen:

Motor dari sumber rangsangan dapat dibagi menjadi dua kategori: motor magnet permanen, dan motor rangsangan listrik.Motor magnet permanen adalah motor listrik yang menghasilkan medan magnet eksitasi dari magnet permanenMotor asinkron tiga fase yang paling banyak digunakan dalam industri dan penggunaan sipil, seperti Y-Series, Y2-Series, YE2-Series, YX3 Series, Series YB, seri YB2 series, dll.Semua milik motor eksitasi listrikProduk ENNENG Motor adalah motor sinkron magnet permanen yang sangat efisien.

Dibandingkan dengan motor eksitasi listrik tradisional, motor magnet permanen, terutama motor magnet permanen bumi langka, memiliki keuntungan struktur sederhana, operasi yang andal, ukuran kecil,ringan, kehilangan kecil dan efisiensi tinggi, dan bentuk dan ukuran motor yang fleksibel dan beragam.produksi industri dan pertanian, dan kehidupan sehari-hari.

Motor sinkron magnet permanen memiliki karakteristik berikut:

• Efisiensi nominal 2% sampai 5% lebih tinggi daripada motor asinkron normal;
• Efisiensi meningkat dengan cepat dengan peningkatan beban. Ketika beban berubah dalam kisaran 25% sampai 120%, ia mempertahankan efisiensi tinggi.Kisaran operasi efisiensi tinggi jauh lebih tinggi daripada motor asinkron biasa. beban ringan, beban variabel, dan beban penuh semuanya memiliki efek penghematan energi yang signifikan;
• Faktor daya hingga 0,95 dan lebih tinggi, tidak memerlukan kompensasi reaktif;
• Faktor daya sangat ditingkatkan. Dibandingkan dengan motor asinkron, arus berjalan berkurang lebih dari 10%.Efek penghematan energi sekitar 1% dapat dicapai.
• Peningkatan suhu rendah, kepadatan daya tinggi: 20K lebih rendah dari kenaikan suhu motor asinkron tiga fase, kenaikan suhu desain sama dan dapat dibuat menjadi volume yang lebih kecil,menghemat bahan yang lebih efektif;
• Torsi awal yang tinggi dan kapasitas overload yang tinggi: sesuai dengan persyaratan, dapat dirancang dengan torsi awal yang tinggi (3-5 kali) dan kapasitas overload yang tinggi;
• Sistem kontrol kecepatan frekuensi variabel digunakan, yang lebih baik dalam respon dinamis dan lebih baik daripada motor asinkron.
• Dimensi instalasi adalah sama dengan motor asinkron yang saat ini banyak digunakan, dan desain dan pemilihan sangat nyaman.
• Karena peningkatan faktor daya, daya visual dari trafo sistem pasokan daya sangat berkurang, yang meningkatkan kapasitas pasokan daya trafo,dan juga dapat sangat mengurangi biaya kabel sistem (proyek baru);
• Ketika proyek baru dibangun, semua sistem penggerak menggunakan motor sinkron magnet permanen, investasi proyek pada dasarnya sama dengan penggunaan motor asinkron,dan proyek dapat terus mendapatkan manfaat penghematan energi setelah proyek dioperasikan;

Dalam sektor industri umum, penggantian tegangan rendah (< 380/660/1140V) efisiensi tinggi motor asinkron, sistem menghemat 5% sampai 30% energi,dan motor asinkron tegangan tinggi ((6kV/10kV) efisiensi tinggi, sistem menghemat 2% sampai 10%.

Aplikasi:

Motor sinkron magnet permanen dapat dikombinasikan dengan konverter frekuensi untuk membentuk sistem kontrol kecepatan stepless loop terbuka terbaik,yang telah banyak digunakan untuk peralatan transmisi kontrol kecepatan dalam petrokimia, serat kimia, tekstil, mesin, elektronik, kaca, karet, kemasan, pencetakan, pembuatan kertas, pencetakan dan pewarnaan, metalurgi dan industri lainnya.

Struktur sirkuit magnet rotor dari motor sinkron magnet permanen berbeda, sehingga karakteristik operasi dan sistem kontrol motor juga berbeda.Menurut posisi yang berbeda dari magnet permanen pada rotor, motor sinkron magnet permanen dapat terutama dibagi menjadi tipe permukaan dan tipe interior.magnet permanen biasanya berbentuk ubin dan terletak di permukaan luar inti rotorFitur penting dari motor ini adalah bahwa induktansi utama sumbu lurus dan orthogonal sama; magnet permanen interior terletak di dalam rotor,dan ada potongan tiang yang terbuat dari bahan ferromagnetik antara permukaan luar magnet permanen dan lingkaran dalam inti stator, yang dapat melindungi magnet permanen. Fitur penting dari motor magnet permanen ini adalah bahwa induktansi utama sumbu lurus dan kuadrat tidak sama.Kinerja dari kedua motor ini berbeda.
