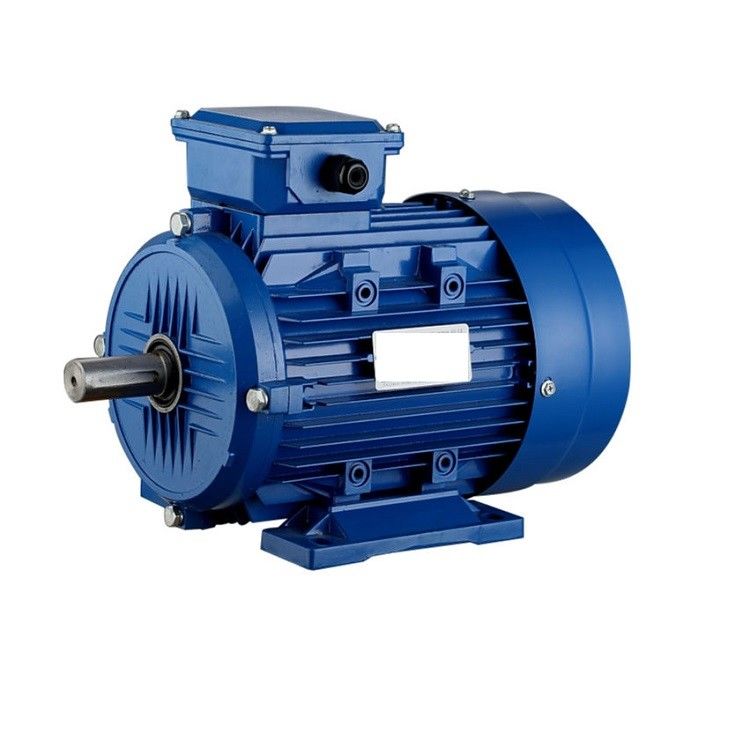

ODM OEM Motor Sinkron 3 Fase, Motor PMSM Kecepatan Rendah Gearless

Mengapa memilih motor ac magnet permanen?

Motor AC magnet permanen (PMAC) menawarkan beberapa keunggulan dibandingkan motor jenis lain, antara lain:

Efisiensi Tinggi: Motor PMAC sangat efisien karena tidak adanya rugi-rugi tembaga rotor dan berkurangnya rugi belitan.Mereka dapat mencapai efisiensi hingga 97%, menghasilkan penghematan energi yang signifikan.

Kepadatan Daya Tinggi: Motor PMAC memiliki kepadatan daya yang lebih tinggi dibandingkan dengan jenis motor lainnya, yang berarti dapat menghasilkan lebih banyak daya per unit ukuran dan berat.Ini membuatnya ideal untuk aplikasi di mana ruang terbatas.

Kepadatan Torsi Tinggi: Motor PMAC memiliki kerapatan torsi tinggi, yang berarti mereka dapat menghasilkan lebih banyak torsi per unit ukuran dan berat.Ini membuatnya ideal untuk aplikasi yang membutuhkan torsi tinggi.

Mengurangi Perawatan: Karena motor PMAC tidak memiliki sikat, mereka membutuhkan perawatan yang lebih sedikit dan memiliki umur yang lebih panjang daripada jenis motor lainnya.

Kontrol yang Ditingkatkan: Motor PMAC memiliki kontrol kecepatan dan torsi yang lebih baik dibandingkan dengan jenis motor lainnya, menjadikannya ideal untuk aplikasi yang memerlukan kontrol presisi.

Ramah Lingkungan: Motor PMAC lebih ramah lingkungan daripada tipe motor lainnya karena menggunakan logam tanah jarang, yang lebih mudah didaur ulang dan menghasilkan lebih sedikit limbah dibandingkan tipe motor lainnya.

Secara keseluruhan, keunggulan motor PMAC menjadikannya pilihan yang sangat baik untuk berbagai aplikasi, termasuk kendaraan listrik, mesin industri, dan sistem energi terbarukan.

Motor AC magnet permanen (PMAC) memiliki berbagai aplikasi termasuk:

Mesin Industri: Motor PMAC digunakan dalam berbagai aplikasi mesin industri, seperti pompa, kompresor, kipas, dan peralatan mesin.Mereka menawarkan efisiensi tinggi, kerapatan daya tinggi, dan kontrol presisi, menjadikannya ideal untuk aplikasi ini.

Robotika: Motor PMAC digunakan dalam aplikasi robotika dan otomasi, di mana mereka menawarkan kerapatan torsi tinggi, kontrol presisi, dan efisiensi tinggi.Mereka sering digunakan dalam lengan robot, grippers, dan sistem kontrol gerak lainnya.

Sistem HVAC: Motor PMAC digunakan dalam sistem pemanas, ventilasi, dan penyejuk udara (HVAC), yang menawarkan efisiensi tinggi, kontrol presisi, dan tingkat kebisingan rendah.Mereka sering digunakan pada kipas dan pompa dalam sistem ini.

Sistem Energi Terbarukan: Motor PMAC digunakan dalam sistem energi terbarukan, seperti turbin angin dan pelacak matahari, di mana mereka menawarkan efisiensi tinggi, kepadatan daya tinggi, dan kontrol presisi.Mereka sering digunakan dalam generator dan sistem pelacakan dalam sistem ini.

Peralatan Medis: Motor PMAC digunakan dalam peralatan medis, seperti mesin MRI, yang menawarkan kerapatan torsi tinggi, kontrol presisi, dan tingkat kebisingan yang rendah.Mereka sering digunakan di motor yang menggerakkan bagian yang bergerak di mesin ini.

Kerja Motor Sinkron Magnet Permanen

Cara kerja motor sinkron magnet permanen sangat sederhana, cepat, dan efektif jika dibandingkan dengan motor konvensional.Kerja PMSM tergantung pada medan magnet putar stator dan medan magnet konstan rotor.Magnet permanen digunakan sebagai rotor untuk membuat fluks magnet konstan dan beroperasi serta mengunci pada kecepatan sinkron.Jenis motor ini mirip dengan motor DC tanpa sikat.

Grup fasor dibentuk dengan menggabungkan belitan stator satu sama lain.Grup fasor ini bergabung bersama untuk membentuk koneksi yang berbeda seperti bintang, Delta, dan fase ganda dan tunggal.Untuk mengurangi tegangan harmonik, belitan harus dililitkan satu sama lain.

Ketika pasokan AC 3-fasa diberikan ke stator, itu menciptakan medan magnet berputar dan medan magnet konstan diinduksi karena magnet permanen rotor.Rotor ini beroperasi secara sinkron dengan kecepatan sinkron.Seluruh kerja PMSM tergantung pada celah udara antara stator dan rotor tanpa beban.

Jika celah udara besar, maka kerugian windage motor akan berkurang.Kutub medan yang dibuat oleh magnet permanen menonjol.Motor sinkron magnet permanen bukanlah motor yang dapat memulai sendiri.Jadi, perlu untuk mengontrol variabel frekuensi stator secara elektronik.

Persamaan EMF dan Torsi

Pada mesin sinkron, rata-rata EMF yang diinduksi per fasa disebut EMF induksi dinamis pada motor sinkron, fluks yang dipotong oleh masing-masing penghantar per putaran adalah Pϕ Weber

Maka waktu yang diperlukan untuk menyelesaikan satu putaran adalah 60/N detik

Rata-rata EMF yang diinduksi per konduktor dapat dihitung dengan menggunakan

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

Di mana Tph = Zph / 2

Oleh karena itu, EMF rata-rata per fase adalah,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

Dimana Tph = no.Belokan terhubung secara seri per fase

ϕ = fluks/kutub dalam Weber

P= tidak.Dari tiang

F = frekuensi dalam Hz

Zp = tidak.Dari konduktor yang dihubungkan secara seri per fasa.= Zph/3

Persamaan EMF tergantung pada kumparan dan konduktor pada stator.Untuk motor ini, faktor distribusi Kd dan faktor pitch Kp juga dipertimbangkan.

Oleh karena itu, E = 4 x ϕ xfx Tph xKd x Kp

Persamaan torsi dari motor sinkron magnet permanen diberikan sebagai,

T = (3 x Eph x Iph x sinβ) / ωm

Keuntungan

Keuntungan dari motor sinkron magnet permanen antara lain:

Memberikan efisiensi yang lebih tinggi pada kecepatan tinggi

Tersedia dalam ukuran kecil dalam paket yang berbeda

Perawatan dan pemasangannya sangat mudah dibandingkan dengan motor induksi

Mampu mempertahankan torsi penuh pada kecepatan rendah

Efisiensi tinggi dan kehandalan

Memberikan torsi halus dan performa dinamis

Kekurangan

Kerugian dari motor sinkron magnet permanen adalah:

Motor jenis ini sangat mahal jika dibandingkan dengan motor induksi

Entah bagaimana sulit untuk memulai karena mereka bukan motor yang dapat dimulai sendiri.
