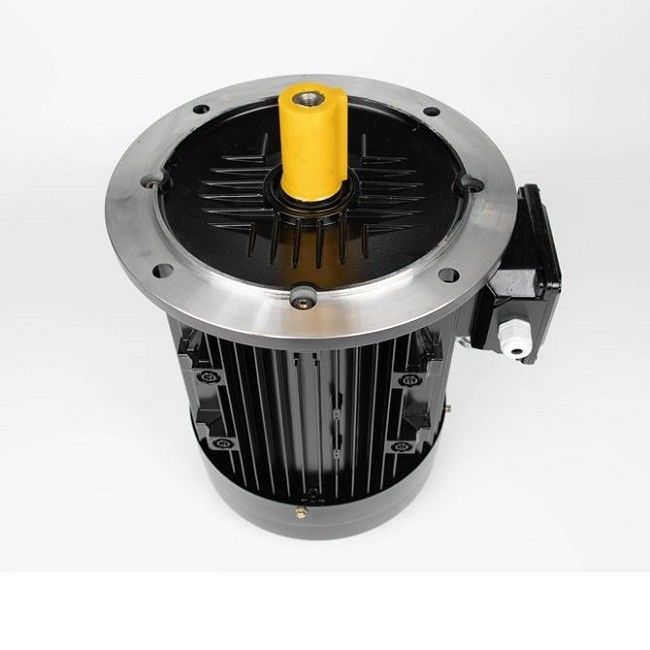

Motor Sinkron Magnet Permanen Internal, Motor Tanpa Sikat IPM

Kecil dan Ringan

Dalam desain khusus elektromagnetik dan struktural, rasio volume-ke-berat dikurangi 20%, panjang seluruh mesin dikurangi 10%,dan tingkat penuh slot stator ditingkatkan menjadi 90%.

Sangat Terintegrasi

Motor dan inverter sangat terintegrasi, menghindari koneksi sirkuit eksternal antara motor dan inverter, dan meningkatkan keandalan produk sistem.

Efisiensi Energi

Bahan magnet permanen bumi langka berkinerja tinggi, slot stator khusus, dan struktur rotor membuat motor ini efisien hingga standar IE4.

Desain khusus

Desain dan manufaktur yang disesuaikan, didedikasikan untuk mesin khusus, mengurangi fungsi dan margin desain yang berlebihan dan meminimalkan biaya.

Getaran dan Kebisingan Rendah

Motor ditarik langsung, kebisingan dan getaran peralatan kecil, dan dampak pada lingkungan kerja konstruksi berkurang.

Gratis pemeliharaan

Tidak ada bagian gigi berkecepatan tinggi, tidak perlu mengganti pelumas gigi secara teratur, dan peralatan benar-benar bebas perawatan.

Variasi induktansi motor PM dengan beban

Hanya ada batas fluks yang dapat dihubungkan ke sepotong besi untuk menghasilkan torsi. Akhirnya, besi akan jenuh dan tidak lagi memungkinkan fluks untuk terhubung.Hasilnya adalah pengurangan induktansi jalur yang diambil oleh medan fluksDalam mesin PM, nilai induktansi sumbu d dan sumbu q akan berkurang dengan peningkatan arus beban.

Induktansi sumbu d dan sumbu q dari motor SPM hampir identik. Karena magnet berada di luar rotor, induktansi sumbu q akan turun pada tingkat yang sama dengan induktansi sumbu d.Namun, induktansi motor IPM akan berkurang secara berbeda. Sekali lagi, induktansi sumbu d secara alami lebih rendah karena magnet berada di jalur fluks dan tidak menghasilkan sifat induktif.,ada lebih sedikit zat besi yang harus jenuh di sumbu d, yang menghasilkan pengurangan fluks yang jauh lebih rendah dibandingkan sumbu q.

Aplikasi apa yang menggunakan motor PMSM?

Aku tidak tahu.

Industri yang menggunakan motor PMSM termasuk Metalurgi, Keramik, Karet, Minyak, Tekstil, dan banyak lainnya.PMSM motor dapat dirancang untuk beroperasi pada kecepatan sinkron dari pasokan tegangan konstan dan frekuensi serta Variable Speed Drive (VSD) aplikasi. Banyak digunakan dalam kendaraan listrik (EV) karena efisiensi tinggi dan kekuatan dan kepadatan torsi, mereka umumnya pilihan yang unggul dalam aplikasi torsi tinggi seperti mixer, grinder, pompa, kipas,alat bernapas, konveyor, dan aplikasi industri di mana secara tradisional motor induksi ditemukan.

Motor sinkron magnet permanen dengan magnet internal: Efisiensi energi maksimum

Motor sinkron magnet permanen dengan magnet internal (IPMSM) adalah motor ideal untuk aplikasi traksi di mana torsi maksimum tidak terjadi pada kecepatan maksimum.Jenis motor ini digunakan dalam aplikasi yang membutuhkan dinamika tinggi dan kapasitas overload. dan juga pilihan yang sempurna jika Anda ingin mengoperasikan kipas atau pompa dalam rentang IE4 dan IE5.asalkan Anda mengoperasikannya dengan drive frekuensi variabel yang tepat.

Penggerak frekuensi variabel kami menggunakan strategi kontrol terintegrasi berdasarkan MTPA (Torque Maksimum per Ampere).Ini memungkinkan Anda untuk mengoperasikan magnet permanen Anda motor sinkron dengan efisiensi energi maksimum. 200% kelebihan beban, torsi awal yang sangat baik dan rentang kontrol kecepatan diperpanjang juga memungkinkan Anda untuk memanfaatkan sepenuhnya motor rating.Untuk pemulihan biaya yang cepat dan proses kontrol yang paling efisien.

Motor sinkron magnet permanen dengan magnet eksternal untuk aplikasi servo klasik

Motor sinkron magnet permanen dengan magnet eksternal (SPMSM) adalah motor ideal ketika Anda membutuhkan kelebihan beban yang tinggi dan akselerasi cepat, misalnya dalam aplikasi servo klasik.Desain memanjang juga menghasilkan inersia massa rendah dan dapat dipasang secara optimalNamun, satu kelemahan dari sistem yang terdiri dari SPMSM dan drive frekuensi variabel adalah biaya yang terkait dengannya, karena teknologi colokan mahal dan encoder berkualitas tinggi sering digunakan.

Apa manfaat dari motor magnet permanen dengan konverter frekuensi?

Keuntungan dari motor magnet permanen dengan konverter frekuensi terutama meliputi aspek berikut:

1. Bermain efek penghematan energi yang optimal: Motor magnet permanen dapat disesuaikan oleh konverter frekuensi untuk mencapai efek operasi yang optimal tanpa kerja tambahan.

2. Perlindungan overvoltage: Output inverter memiliki fungsi deteksi tegangan, dan inverter dapat secara otomatis menyesuaikan tegangan output sehingga motor tidak menahan overvoltage.Bahkan ketika penyesuaian tegangan keluar gagal dan tegangan keluar melebihi 110% dari tegangan normal, inverter akan melindungi motor dengan mematikan.

3. Perlindungan di bawah tegangan: Ketika tegangan motor lebih rendah dari 90% dari tegangan normal, inverter akan berhenti untuk perlindungan.

4Perlindungan overcurrent: Ketika arus motor melebihi 150% / 3 detik dari nilai nominal, atau 200% / 10 mikrodetik dari arus nominal, inverter melindungi motor dengan berhenti.

5. Perlindungan kerugian fase: memantau tegangan output, ketika fase output hilang, inverter akan alarm, dan inverter akan berhenti untuk melindungi motor setelah periode waktu.

6. Perlindungan fase terbalik: Inverter dapat diatur sehingga motor hanya dapat berputar dalam satu arah, dan arah rotasi tidak dapat diatur.Kecuali pengguna mengubah urutan fase dari motor A, B, dan C kabel, tidak ada kemungkinan fase terbalik.

7. Perlindungan overload: Inverter memantau arus motor. Ketika arus motor melebihi 120% dari arus nominal selama 1 menit, inverter melindungi motor dengan berhenti.

8Perlindungan grounding: Inverter dilengkapi dengan sirkuit perlindungan grounding khusus, yang umumnya terdiri dari transformator dan relay perlindungan grounding.Ketika satu atau dua fase di tanahTentu saja, jika pengguna meminta, kita juga dapat merancang untuk melindungi shutdown segera setelah grounding.

9. Perlindungan sirkuit pendek: Setelah output inverter terputus, itu pasti akan menyebabkan overcurrent, dan inverter akan berhenti untuk melindungi motor dalam waktu 10 mikrodetik.

10Perlindungan overclocking: Inverter memiliki fungsi batas frekuensi maksimum dan minimum sehingga frekuensi output hanya dapat berada dalam kisaran yang ditentukan,Dengan demikian mewujudkan fungsi perlindungan overclocking.

11. Perlindungan stall: Perlindungan stall umumnya ditujukan untuk motor sinkron. Untuk motor asinkron, stall selama akselerasi harus ditunjukkan sebagai overcurrent,dan inverter menyadari fungsi perlindungan ini melalui overcurrent dan perlindungan overloadStalling selama deceleration dapat dihindari dengan mengatur waktu deceleration yang aman selama komisi.
