Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE
Nomor model: PMG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1
Harga: USD 1000-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
Nama: |
Generator Sinkron Magnet Permanen Efisiensi Tinggi yang Ramah Lingkungan |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Bahan Berliku: |
100% tembaga |
Aplikasi: |
Turbin angin, turbin air |
Pemasangan: |
IMB3 IMB5 IMB35 |
Tegangan: |
400V |
Frekuensi: |
50Hz |
Nama: |
Generator Sinkron Magnet Permanen Efisiensi Tinggi yang Ramah Lingkungan |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Bahan Berliku: |
100% tembaga |
Aplikasi: |
Turbin angin, turbin air |
Pemasangan: |
IMB3 IMB5 IMB35 |
Tegangan: |
400V |
Frekuensi: |
50Hz |
Generator Sinkron Magnet Permanen Efisiensi Tinggi yang Ramah Lingkungan

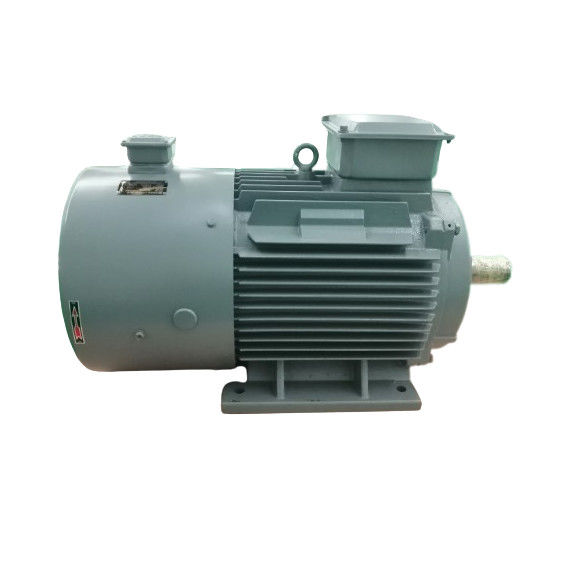

Gambar Produk
Parameter teknis
| Tidak, tidak. | Parameter | Satuan | Data |
| 1 | Kekuatan output nominal | KW | 20 |
| 2 | Kecepatan nominal | RPM | 250 |
| 3 | Tegangan output nominal | VAC | 400 |
| 4 | Listrik nominal | A | 29 |
| 5 | Frekuensi | Hz | 50 |
| 6 | Polandia | 24 | |
| 7 | Efisiensi pada kecepatan nominal | > 93,6% | |
| 8 | Jenis penggulung | Y | |
| 9 | Isolasi | Kelas H | |
| 10 | Torsi nominal | Nm | 825 |
| 11 | Torsi awal | Nm | < 15 |
| 12 | Peningkatan suhu | °C | 90 |
| 13 | Bantalan | SKF | |
| 14 | Berat badan | Kilo | 340 |
Gambar Rincian
Generator magnet permanen (PMG) adalah generator listrik yang menggunakan magnet permanen untuk menciptakan medan magnet.Medan magnet digunakan untuk menginduksi tegangan dalam kumparan kawat yang terhubung ke generatorTegangan ini kemudian digunakan untuk daya perangkat listrik atau untuk menyimpan energi dalam baterai.
Struktur
Desain PMG relatif sederhana. terdiri dari rotor, stator, dan magnet permanen. rotor adalah poros berputar yang berisi magnet permanen.Stator adalah komponen stasioner yang mengelilingi rotor dan berisi kumparan kawatKetika rotor berputar, medan magnet yang dibuat oleh magnet permanen memotong gulungan kawat di stator, menginduksi tegangan.
Prinsip Kerja
The permanent magnet generator uses the principle of electromagnetic induction in that the wire cuts the magnetic field line to induce an electric potential and converts the mechanical energy of the prime mover into electrical energy output. Ini terdiri dari dua bagian, stator, dan rotor. stator adalah armature yang menghasilkan listrik dan rotor adalah kutub magnet. stator terdiri dari inti besi armature,pengelupasan tiga fase yang disaring secara seragam, dasar mesin, dan penutup ujung.
Rotor biasanya tipe tiang tersembunyi, yang terdiri dari anting eksitasi, inti besi dan poros, cincin pelindung, cincin pusat, dan sebagainya.
Rotor berputar dengan arus DC untuk menghasilkan medan magnet yang dekat dengan distribusi sinusoid (disebut medan magnet rotor),dan arus eksitasi efektifnya bersilang dengan penggulung armature stasionerKetika rotor berputar, medan magnet rotor berputar bersama-sama dengan itu. setiap kali revolusi dibuat, garis kekuatan magnet memotong setiap fase berliku dari stator secara berurutan,dan potensi AC tiga fase diinduksi dalam penggulung stator tiga fase.
Ketika generator PM berjalan dengan beban simetris, arus armature tiga fase mensintesis untuk menghasilkan medan magnet berputar dengan kecepatan sinkron.Stator dan rotor medan berinteraksi untuk menghasilkan torsi pengereman. torsi mekanik input dari turbin mengatasi torsi pengereman dan bekerja.
- Efisiensi yang lebih tinggi - Generator magnet permanen cenderung lebih efisien daripada generator rotor luka karena mereka tidak membuang energi energi elektromagnet pada rotor.Ini berarti mereka dapat mengubah persentase yang lebih tinggi dari tenaga mekanik ke dalam tenaga listrik.
- Ukuran kompak - Magnet permanen memungkinkan generator untuk menghasilkan medan magnet yang kuat tanpa elektromagnet berat.
- Desain sederhana - Tanpa elektromagnet untuk memberi energi, desain generator magnet permanen lebih sederhana daripada generator rotor luka.
- Ketumpatan daya yang lebih tinggi - Medan magnet yang kuat memungkinkan generator magnet permanen menghasilkan lebih banyak daya dari ukuran paket yang lebih kecil dibandingkan dengan desain rotor luka.
- Perawatan yang lebih rendah - Karena mereka tidak bergantung pada slip ring dan sikat untuk memberi energi pada rotor, generator magnet permanen tidak memiliki komutator atau peralatan sikat yang membutuhkan perawatan berkala.
- Output halus - medan magnet yang konsisten menghasilkan output listrik riak yang lebih halus dan lebih rendah dibandingkan dengan desain rotor luka medan variabel.
- Digunakan dalam energi terbarukan - Generator magnet permanen umumnya digunakan di turbin angin dan pembangkit listrik tenaga air karena efisiensi tinggi mereka,kebutuhan pemeliharaan yang rendah dan kesesuaian untuk operasi jarak jauh.
- Desain yang kuat - Kurangnya sikat dan komutator membuat generator magnet permanen lebih tahan terhadap faktor lingkungan seperti kotoran, debu atau getaran.
- Bahan - magnet bumi langka seperti neodymium besi borum umumnya digunakan karena sifat magnetik yang sangat kuat.
- Eksitasi - Tidak seperti generator medan luka, PMG tidak memerlukan sumber daya eksternal untuk memberi energi pada kumparan rotor.
- Konstruksi - Magnet dapat dimasukkan ke dalam slot di dalam rotor atau diikat ke permukaannya.
- rentang kecepatan - paling efektif pada kecepatan menengah hingga tinggi tergantung pada jumlah kutub. juga dapat dirancang untuk rpm lebih rendah menggunakan lebih banyak kutub / magnet.
- Regulasi beban - Output bervariasi sedikit dengan beban karena kekuatan medan konstan.
- Ukuran - Kekuatan output tergantung pada volume magnet, ukuran airgap, diameter rotor / stator dan jumlah kutub / desain bentuk.
- Biaya - Magnet bumi langka meningkatkan biaya bahan tetapi paket PMG bisa 30-50% lebih murah daripada unit rotor luka yang setara karena kesederhanaannya.
Klasifikasi generator magnet permanen:
Generator magnet permanen (PMG) dapat diklasifikasikan berdasarkan berbagai faktor, seperti jenis magnet, aplikasi, jumlah fase, dan peringkat daya.Berikut adalah beberapa klasifikasi umum dari generator magnet permanen:
Berdasarkan jenis magnet: a. Ferrite Magnet PMG: Generator ini menggunakan magnet ferrite, yang lebih murah dan memiliki kekuatan magnetik yang lebih rendah daripada magnet bumi langka. b. PMG magnet bumi langka:Generator ini menggunakan neodymium atau samarium-kobalt magnet, yang lebih mahal tetapi memiliki kekuatan magnetik yang lebih tinggi daripada magnet ferrit.
Berdasarkan aplikasi: a. PMG Turbin Angin: Generator ini dirancang untuk digunakan dalam turbin angin dan biasanya digunakan dalam aplikasi skala kecil atau off-grid. b. PMG hidroelektrik:Generator ini dirancang untuk digunakan di pembangkit listrik tenaga air dan biasanya digunakan dalam aplikasi skala besar.
Berdasarkan jumlah fase: a. PMG monofase: Generator ini memiliki fase output tunggal dan digunakan dalam aplikasi daya rendah. b. PMG tiga fase:Generator ini memiliki tiga fase output dan digunakan dalam aplikasi daya tinggi.
Berdasarkan kekuatan nominal: a. PMG bertenaga rendah: Generator ini memiliki kekuatan nominal hingga beberapa kilowatt dan digunakan dalam aplikasi skala kecil. b. PMG bertenaga tinggi:Generator ini memiliki daya nominal beberapa megawatt dan digunakan dalam aplikasi skala besar, seperti turbin angin dan pembangkit listrik tenaga air.
Ini adalah beberapa klasifikasi umum generator magnet permanen, tetapi mungkin ada cara lain untuk mengklasifikasikannya berdasarkan parameter tertentu.
