Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE
Nomor model: PMG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1
Harga: USD 1000-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
Nama: |
Turbin Angin Generator PM |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Merek bantalan: |
SKF |
Metode Pendinginan: |
Pendinginan Alami |
Bahan Berliku: |
100% tembaga |
Nilai Tegangan: |
400V |
Aplikasi: |
Turbin angin, turbin air |
Instalasi: |
IMB3 IMB5 IMB35 |
Nama: |
Turbin Angin Generator PM |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Merek bantalan: |
SKF |
Metode Pendinginan: |
Pendinginan Alami |
Bahan Berliku: |
100% tembaga |
Nilai Tegangan: |
400V |
Aplikasi: |
Turbin angin, turbin air |
Instalasi: |
IMB3 IMB5 IMB35 |

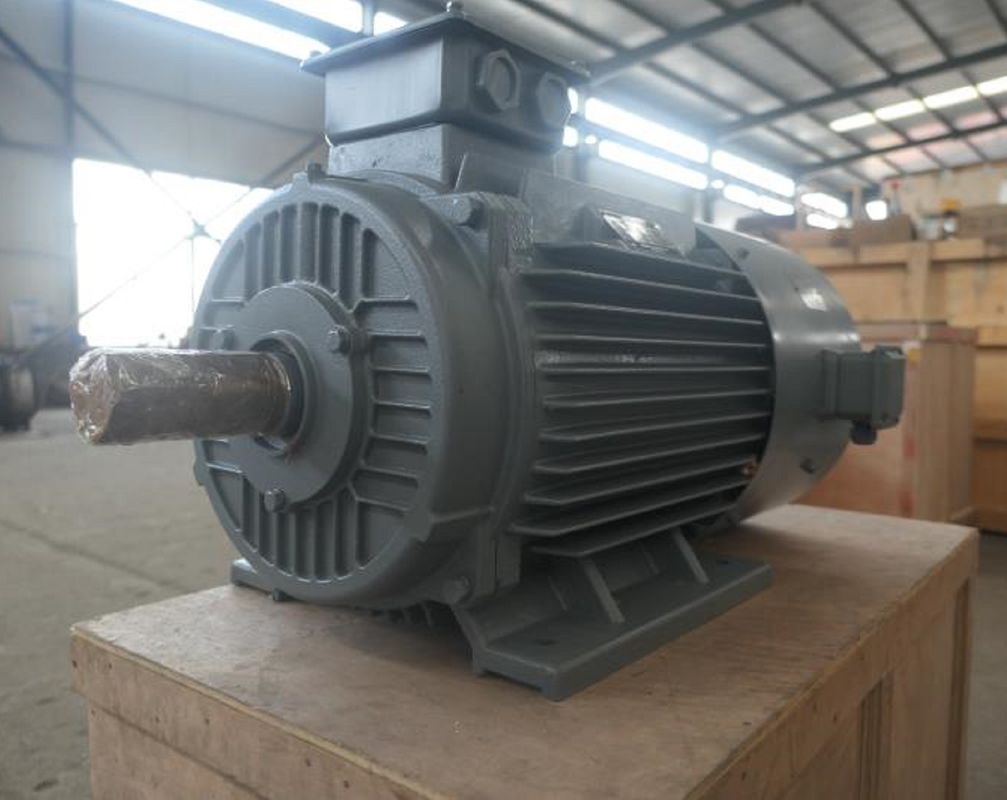

30kw 500rpm 400V 50Hz PMG Generator Turbin Hidro Magnet Permanen
Gambar Produk
Parameter Teknis
| TIDAK. | Parameter | Satuan | Data |
| 1 | Nilai daya keluaran | KW | 30 |
| 2 | Kecepatan terukur | RPM | 500 |
| 3 | Nilai tegangan output | VAC | 400 |
| 4 | Dinilai saat ini | A | 45 |
| 5 | Nilai frekuensi | Hz | 50 |
| 6 | Polandia | 12 | |
| 7 | Efisiensi pada kecepatan pengenal | ＞94,2% | |
| 8 | Jenis berliku | Y | |
| 9 | Resistansi isolasi | 20 MΩ | |
| 10 | Isolasi | kelas H | |
| 11 | Torsi terukur | Nm | 580 |
| 12 | Mulai torsi | Nm | ＜10 |
| 13 | Kenaikan suhu | °C | 90 |
| 14 | Suhu kerja maks | °C | 130 |
| 15 | Bantalan | SKF | |
| 16 | Berat | Kg | 250 |
Gambar Detil
Generator magnet permanen adalah perangkat yang mengubah energi mekanik menjadi energi listrik.Di perangkat ini, belitan rotor telah diganti dengan magnet permanen.Generator magnet permanen sebagian besar digunakan dalam aplikasi industri seperti turbin dan mesin untuk menghasilkan energi listrik komersial, alternator magnet permanen adalah sumber energi alternatif dan memiliki banyak manfaat yang menjadikannya perangkat hebat untuk berbagai aplikasi perumahan, komersial, dan industri. .
Struktur
Generator magnet permanen terutama terdiri dari rotor, penutup ujung, dan stator.Struktur stator sangat mirip dengan alternator biasa.Perbedaan terbesar antara struktur rotor dan alternator adalah kualitasnya yang tinggi Menurut posisi magnet permanen pada rotor, generator magnet permanen biasanya dibagi menjadi struktur rotor permukaan dan struktur rotor bawaan. .
Prinsip bekerja
Generator magnet permanen menggunakan prinsip induksi elektromagnetik di mana kawat memotong garis medan magnet untuk menginduksi potensial listrik dan mengubah energi mekanik penggerak utama menjadi output energi listrik.Ini terdiri dari dua bagian, stator, dan rotor.Stator adalah angker yang menghasilkan listrik dan rotor adalah kutub magnet.Stator terdiri dari inti besi angker, belitan tiga fase yang dilepaskan secara seragam, alas mesin, dan penutup ujung.
Rotor biasanya merupakan jenis kutub tersembunyi, yang terdiri dari belitan eksitasi, inti dan poros besi, cincin pelindung, cincin tengah, dan sebagainya.
Belitan eksitasi rotor diberi arus DC untuk menghasilkan medan magnet yang dekat dengan distribusi sinusoidal (disebut medan magnet rotor), dan fluks eksitasi efektifnya berpotongan dengan belitan angker stasioner.Saat rotor berputar, medan magnet rotor ikut berputar bersamanya.Setiap kali revolusi dilakukan, garis gaya magnet memotong setiap belitan fasa stator secara berurutan, dan potensial AC tiga fasa diinduksi dalam belitan stator tiga fasa.
Ketika generator pm berjalan dengan beban simetris, arus jangkar tiga fasa mensintesis untuk menghasilkan medan magnet berputar dengan kecepatan sinkron.Bidang stator dan rotor berinteraksi untuk menghasilkan torsi pengereman.Input torsi mekanis dari turbin mengatasi torsi pengereman dan bekerja.
Fitur
① Generator memiliki banyak kutub, yang meningkatkan frekuensi dan efisiensi, menghemat biaya penyearah dan inverter.
② Analisis Elemen Hingga digunakan saat mendesain generator, struktur kompak.Torsi startup rendah, memecahkan masalah startup angin kecil, meningkatkan pemanfaatan energi angin.
③ Tinggalkan penambah roda gigi, tingkatkan keandalan dan efisiensi generator, dan turunkan jumlah perawatan.
④ Isolasi kelas H, impregnasi tekanan vakum.
⑤ Memiliki banyak struktur seperti sumbu vertikal, sumbu horizontal, rotor internal, rotor eksternal, dan tipe pelat.
⑥ Rotor yang kuat, generator dapat mencapai kecepatan tinggi.
⑦ Ukuran kecil, ringan, kepadatan energi tinggi, cocok untuk situasi khusus.
⑧ Jalankan efisiensi di seluruh rentang kecepatan, efisiensi tinggi.
⑨ Gunakan bantalan berisi oli berkecepatan tinggi yang diimpor, bebas perawatan, dan keandalan tinggi.
1. Pembangkit Listrik Tenaga Air: PMHG biasa digunakan di pembangkit listrik tenaga air untuk menghasilkan listrik dari aliran air.Generator ini sangat efisien dan menghasilkan output daya listrik yang konsisten.
2. Turbin Angin: PMHG juga digunakan pada turbin angin untuk mengubah energi kinetik angin menjadi energi listrik.Generator ini sangat efisien dan dapat menghasilkan daya yang signifikan bahkan pada kecepatan angin yang rendah.
3. Aplikasi Kelautan: PMHG digunakan dalam aplikasi kelautan seperti konverter energi gelombang dan turbin pasang surut.Generator ini dapat mengubah energi kinetik gelombang dan pasang surut menjadi energi listrik, menjadikannya pilihan ideal untuk aplikasi kelautan.
4. Motor Industri: PMHG digunakan di berbagai motor industri seperti pompa, kompresor, dan kipas.Generator ini dapat memberikan sumber daya yang konsisten dan efisien, menjadikannya ideal untuk aplikasi industri.
5. Kendaraan Listrik: PMHG juga digunakan pada kendaraan listrik seperti mobil dan sepeda.Generator ini dapat menyediakan sumber daya yang andal dan efisien untuk menggerakkan motor listrik, menjadikannya pilihan ideal untuk kendaraan listrik.
Secara keseluruhan, PMHG adalah sumber tenaga listrik yang serbaguna dan andal yang dapat digunakan dalam berbagai aplikasi industri.Efisiensi tinggi dan output yang konsisten menjadikannya pilihan ideal untuk industri yang membutuhkan sumber daya yang andal dan efisien.
1. Sumber Energi Gratis
Generator magnet permanen menghasilkan listrik menggunakan magnetnya sendiri.Jadi, Anda tidak perlu membayar tagihan listrik yang tinggi, dan anggaran yang besar dapat dihemat.Selain itu, perangkat ini tidak membutuhkan sumber daya lain yang cukup ramah lingkungan.
2. Output Daya yang Handal
Generator magnet permanen tidak memerlukan lingkungan operasi khusus.Oleh karena itu, mereka dapat menawarkan kinerja yang andal dibandingkan dengan motor turbin angin.Selain itu, generator magnet permanen tidak mengalami kehilangan energi, sedangkan generator induksi biasanya kehilangan 20-30% energi.Selain itu, tidak ada kenaikan suhu pada mesin magnet, sehingga umur bantalan dapat diperpanjang.
3. Biaya Pemeliharaan Rendah
Karena fitur-fitur yang disebutkan di atas, Anda tidak perlu menghabiskan banyak uang dan waktu untuk pemeliharaan generator magnet permanen.Dan mereka tidak memiliki slip ring dan sikat, yang seharusnya diperiksa secara berkala.
4. Kompatibilitas
Generator magnet permanen dapat digunakan dengan turbin dan turbin hidro.
