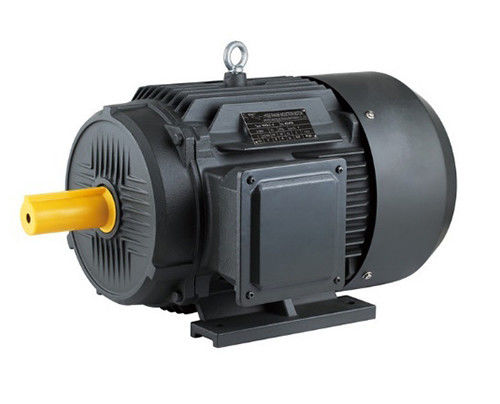

Efisiensi Super Premium PM Motor Sinkron Tiga Fase

Prinsip Kerja

Prinsip kerja motor sinkron magnet permanen mirip dengan motor sinkron. Hal ini tergantung pada medan magnet berputar yang menghasilkan kekuatan elektromotor pada kecepatan sinkron.Ketika stator penggulung energi dengan memberikan 3-fase pasokan, medan magnet berputar diciptakan di antara celah udara.

Ini menghasilkan torsi ketika kutub medan rotor menahan medan magnet berputar pada kecepatan sinkron dan rotor berputar terus-menerus.perlu untuk menyediakan sumber daya frekuensi variabel.

Mengapa memilih motor magnet permanen?

Motor magnet permanen AC (PMAC) menawarkan beberapa keuntungan dibandingkan dengan jenis motor lainnya, termasuk:

Efisiensi Tinggi: Motor PMAC sangat efisien karena tidak ada kehilangan tembaga rotor dan penurunan kerugian gulungan.menghasilkan penghematan energi yang signifikan.

Kepadatan Daya Tinggi: Motor PMAC memiliki kepadatan daya yang lebih tinggi dibandingkan dengan jenis motor lainnya, yang berarti mereka dapat menghasilkan lebih banyak daya per unit ukuran dan berat.Hal ini membuat mereka ideal untuk aplikasi di mana ruang terbatas.

Ketumpatan Torsi Tinggi: Motor PMAC memiliki kepadatan torsi tinggi, yang berarti mereka dapat menghasilkan torsi lebih per unit ukuran dan berat..

Mengurangi pemeliharaan: Karena motor PMAC tidak memiliki sikat, mereka membutuhkan perawatan yang lebih sedikit dan memiliki umur yang lebih lama daripada jenis motor lainnya.

Pengendalian yang ditingkatkan: Motor PMAC memiliki kontrol kecepatan dan torsi yang lebih baik dibandingkan dengan jenis motor lainnya, menjadikannya ideal untuk aplikasi di mana kontrol yang tepat diperlukan.

Ramah Lingkungan: Motor PMAC lebih ramah lingkungan daripada jenis motor lainnya karena mereka menggunakan logam bumi langka,yang lebih mudah didaur ulang dan menghasilkan lebih sedikit limbah dibandingkan dengan jenis motor lainnya.

Secara keseluruhan, keuntungan dari motor PMAC membuat mereka pilihan yang sangat baik untuk berbagai aplikasi, termasuk kendaraan listrik, mesin industri, dan sistem energi terbarukan.

Motor magnet permanen AC (PMAC) memiliki berbagai aplikasi termasuk:

Mesin Industri: Motor PMAC digunakan dalam berbagai aplikasi mesin industri, seperti pompa, kompresor, kipas angin, dan alat mesin.dan kontrol yang tepat, membuat mereka ideal untuk aplikasi ini.

Robotika: Motor PMAC digunakan dalam aplikasi robotika dan otomatisasi, di mana mereka menawarkan kepadatan torsi tinggi, kontrol yang tepat, dan efisiensi tinggi.dan sistem kontrol gerak lainnya.

Sistem HVAC: Motor PMAC digunakan dalam sistem pemanas, ventilasi, dan pendingin udara (HVAC), di mana mereka menawarkan efisiensi tinggi, kontrol yang tepat, dan tingkat kebisingan yang rendah.Mereka sering digunakan dalam kipas dan pompa dalam sistem ini.

Sistem Energi Terbarukan: Motor PMAC digunakan dalam sistem energi terbarukan, seperti turbin angin dan pelacak surya, di mana mereka menawarkan efisiensi tinggi, kepadatan daya tinggi, dan kontrol yang tepat.Mereka sering digunakan dalam generator dan sistem pelacakan dalam sistem ini.

Peralatan Medis: Motor PMAC digunakan dalam peralatan medis, seperti mesin MRI, di mana mereka menawarkan kepadatan torsi yang tinggi, kontrol yang tepat, dan tingkat kebisingan yang rendah.Mereka sering digunakan dalam motor yang menggerakkan bagian-bagian bergerak di mesin ini.

SPM versus IPM

Sebuah motor PM dapat dipisahkan menjadi dua kategori utama: mesin magnet permanen permukaan (SPM) dan mesin magnet permanen interior (IPM).Kedua jenis menghasilkan fluks magnetik oleh magnet permanen yang dipasang pada atau di dalam rotor.

Motor SPM memiliki magnet yang dipasang di bagian luar permukaan rotor. Karena pemasangan mekanis ini, kekuatan mekanik mereka lebih lemah daripada motor IPM.Kekuatan mekanik yang melemah membatasi kecepatan mekanik maksimum motor yang amanSelain itu, motor ini menunjukkan kemunculan magnetik yang sangat terbatas (Ld ≈ Lq).

Nilai induktansi yang diukur di terminal rotor konsisten terlepas dari posisi rotor.pada komponen torsi magnetik untuk menghasilkan torsi.

Motor IPM memiliki magnet permanen yang tertanam di rotor itu sendiri.dan cocok untuk beroperasi pada kecepatan yang sangat tinggiMotor ini juga didefinisikan oleh rasio kemunculan magnetik yang relatif tinggi (Lq > Ld).sebuah motor IPM memiliki kemampuan untuk menghasilkan torsi dengan memanfaatkan komponen torsi magnetik dan resistensi dari motor.

Penginderaan diri versus operasi loop tertutup

Kemajuan baru-baru ini dalam teknologi drive memungkinkan drive ac standar untuk "mendeteksi diri" dan melacak posisi magnet motor.Melalui rutinitas tertentu, drive tahu posisi yang tepat dari magnet motor dengan melacak saluran A / B dan memperbaiki kesalahan dengan saluran z.Mengetahui posisi magnet yang tepat memungkinkan produksi torsi yang optimal menghasilkan efisiensi yang optimal.

Penurunan/peningkatan fluks dari motor PM

Fluks dalam motor magnet permanen dihasilkan oleh magnet. medan fluks mengikuti jalur tertentu, yang dapat ditingkatkan atau ditentang.Meningkatkan atau mengintensifkan medan fluks akan memungkinkan motor untuk sementara meningkatkan produksi torsi. Berlawanan dengan medan fluks akan membatalkan medan magnet yang ada dari motor. medan magnet yang berkurang akan membatasi produksi torsi, tetapi mengurangi tegangan back-emf.Tegangan back-EMF yang berkurang membebaskan tegangan untuk mendorong motor untuk beroperasi pada kecepatan output yang lebih tinggiKedua jenis operasi membutuhkan arus motor tambahan. Arah arus motor melintasi sumbu d, yang disediakan oleh pengontrol motor, menentukan efek yang diinginkan.

Keuntungan dari Motor Magnet Permanen Tanah Langka

Efisiensi tinggi:kurva efisiensi dari motor asinkron umumnya jatuh lebih cepat di bawah 60% dari beban nominal, dan efisiensi sangat rendah pada beban ringan.kurva efisiensi dari motor magnet permanen bumi langka tinggi dan datar, dan berada di area efisiensi tinggi pada 20% ~ 120% dari beban nominal.

Faktor daya tinggi: Nilai yang diukur dari faktor daya dari mesin sinkron magnet permanen bumi langka mendekati nilai batas 1.0Kurva faktor daya setinggi dan rata dengan kurva efisiensi.Kompensasi daya reaktif tegangan rendah tidak diperlukan dan kapasitas sistem distribusi listrik sepenuhnya digunakan.

Stator arus kecil:Rotor tidak memiliki arus eksitasi, daya reaktif berkurang, dan arus stator berkurang secara signifikan.nilai arus stator dapat dikurangi sebesar 30% hingga 50%Pada saat yang sama, karena arus stator sangat berkurang, kenaikan suhu motor berkurang, dan minyak bantalan dan kehidupan bantalan diperpanjang.

Torsi out-of-step tinggi dan torsi tarik-in:Motor sinkron magnet permanen bumi langka memiliki torsi out-of-step dan torsi tarik-in yang lebih tinggi, yang membuat motor memiliki kapasitas beban yang lebih tinggi dan dapat ditarik dengan lancar ke sinkronisasi.

Baja magnet bumi langka mudah didemagnetisasi:Ketika bahan magnet permanen terkena getaran, suhu tinggi, dan arus overload, permeabilitas magnetiknya dapat menurun, atau fenomena demagnetisasi terjadi,yang mengurangi kinerja motor magnet permanen.
