Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE
Nomor model: PMG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1
Harga: USD 1000-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
Nama: |
Produsen Generator Listrik Magnet Permanen |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-3000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Bahan Berliku: |
100% tembaga |
Aplikasi: |
Turbin angin, turbin air |
Instalasi: |
IMB3 IMB5 IMB35 |
Tegangan: |
400V |
Frekuensi: |
50Hz |
Nama: |
Produsen Generator Listrik Magnet Permanen |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-3000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Bahan Berliku: |
100% tembaga |
Aplikasi: |
Turbin angin, turbin air |
Instalasi: |
IMB3 IMB5 IMB35 |
Tegangan: |
400V |
Frekuensi: |
50Hz |

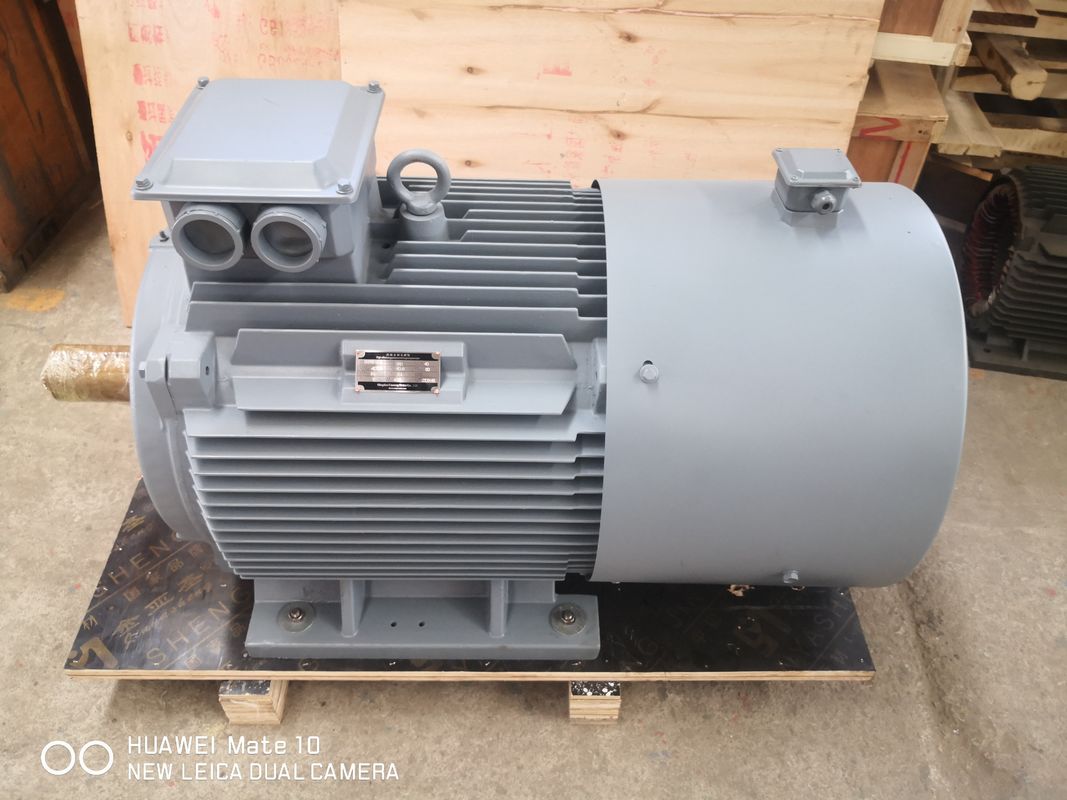

Produsen Generator Listrik Magnet Permanen 40kw 250rpm Hydro Turbine
Gambar Produk
Parameter Teknis
|
NILAI DAYA
|
KECEPATAN TERTINGGI
|
TEGANGAN NILAI
|
FREKUENSI
|
|
5KW
|
20rpm~1500rpm
|
48V~690Vac
|
10Hz~60Hz
|
|
10KW
|
20rpm~1500rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
15KW
|
20rpm~3000rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
20KW
|
20rpm~3000rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
25KW
|
20rpm~3000rpm
|
120V~1140Vac
|
10Hz~60Hz
|
|
30KW
|
20rpm~3000rpm
|
120V~1140Vac
|
10Hz~60Hz
|
|
50KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
80KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
100KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
150KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
200KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
250KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
300KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
500KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
700KW
|
20rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
800KW
|
20rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
1MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
2MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
3MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
Gambar Detil
Struktur
Desain PMG relatif sederhana.Ini terdiri dari rotor, stator, dan magnet permanen.Rotor adalah poros berputar yang mengandung magnet permanen.Stator adalah komponen stasioner yang mengelilingi rotor dan berisi gulungan kawat.Ketika rotor berputar, medan magnet yang diciptakan oleh magnet permanen memotong gulungan kawat di stator, menginduksi tegangan.
Prinsip bekerja
Generator magnet permanen menggunakan prinsip induksi elektromagnetik di mana kawat memotong garis medan magnet untuk menginduksi potensial listrik dan mengubah energi mekanik penggerak utama menjadi output energi listrik.Ini terdiri dari dua bagian, stator, dan rotor.Stator adalah angker yang menghasilkan listrik dan rotor adalah kutub magnet.Stator terdiri dari inti besi angker, belitan tiga fase yang dilepaskan secara seragam, alas mesin, dan penutup ujung.
Rotor biasanya merupakan jenis kutub tersembunyi, yang terdiri dari belitan eksitasi, inti dan poros besi, cincin pelindung, cincin tengah, dan sebagainya.
Belitan eksitasi rotor diberi arus DC untuk menghasilkan medan magnet yang dekat dengan distribusi sinusoidal (disebut medan magnet rotor), dan fluks eksitasi efektifnya berpotongan dengan belitan angker stasioner.Saat rotor berputar, medan magnet rotor ikut berputar bersamanya.Setiap kali revolusi dibuat, garis gaya magnet memotong setiap belitan fasa stator secara berurutan, dan potensial AC tiga fasa diinduksi dalam belitan stator tiga fasa.
Ketika generator pm berjalan dengan beban simetris, arus jangkar tiga fasa mensintesis untuk menghasilkan medan magnet berputar dengan kecepatan sinkron.Bidang stator dan rotor berinteraksi untuk menghasilkan torsi pengereman.Input torsi mekanis dari turbin mengatasi torsi pengereman dan bekerja.
Fitur
●Generator direct-drive magnet permanen kecepatan rendah.Tidak perlu gearbox.Turbin terhubung langsung dengan PMG, menyederhanakan struktur dan meningkatkan kinerja sistem.PMG dapat menghasilkan 50Hz secara langsung pada kecepatan pengenal.
●Keandalan kotak roda gigi tidak tinggi.Keandalan sistem dapat ditingkatkan jika tidak ada gearbox.Itu berarti lebih sedikit pemeliharaan, pemanfaatan yang lebih baik, masa pakai sistem yang lebih lama.
●Efisiensinya tinggi.Efisiensi sistem dapat ditingkatkan sekitar 20% bila Anda menggunakan generator PM tanpa gearbox.
●PMG dapat bekerja secara efisien di seluruh rentang kecepatan.Lebih sedikit panas saat bekerja.PMG dapat menggunakan pendinginan udara alami.
●Torsi penyalaan rendah, sistem dapat mengeluarkan daya pada kecepatan rendah.
●PMG bekerja pada kecepatan rendah, kebisingan rendah, lebih aman dan andal, masa pakai bantalan bisa lebih lama.
●Tegangan, kecepatan, daya generator dapat disesuaikan.Bentuknya juga bisa diubah, menggunakan poros tulang belakang, poros ganda, tepi depan atau cara keluaran lainnya.
Klasifikasi generator magnet permanen:
Generator magnet permanen (PMG) dapat diklasifikasikan berdasarkan berbagai faktor, seperti jenis magnet, aplikasi, jumlah fase, dan peringkat daya.Berikut adalah beberapa klasifikasi umum generator magnet permanen:
Berdasarkan jenis magnetnya: a.Ferrite Magnet PMG: Generator ini menggunakan magnet ferit, yang lebih murah dan memiliki kekuatan magnet yang lebih rendah daripada magnet tanah jarang.B.PMG Magnet Tanah Langka: Generator ini menggunakan magnet neodymium atau samarium-kobalt, yang lebih mahal tetapi memiliki kekuatan magnet yang lebih tinggi daripada magnet ferit.
Berdasarkan aplikasi: a.PMG Turbin Angin: Generator ini dirancang untuk digunakan dalam turbin angin dan biasanya digunakan dalam aplikasi skala kecil atau off-grid.B.PMG PLTA: Generator ini dirancang untuk digunakan di pembangkit listrik tenaga air dan biasanya digunakan dalam aplikasi skala besar.
Berdasarkan jumlah fase: a.PMG fase tunggal: Generator ini memiliki fase keluaran tunggal dan digunakan dalam aplikasi berdaya rendah.B.PMG tiga fase: Generator ini memiliki tiga fase keluaran dan digunakan dalam aplikasi daya tinggi.
Berdasarkan peringkat daya: a.PMG berdaya rendah: Generator ini memiliki peringkat daya hingga beberapa kilowatt dan digunakan dalam aplikasi skala kecil.B.PMG Berdaya Tinggi: Generator ini memiliki peringkat daya beberapa megawatt dan digunakan dalam aplikasi berskala besar, seperti turbin angin dan pembangkit listrik tenaga air.
Masa Depan Generator Magnet Permanen:
Berdasarkan tren dan kemajuan teknologi saat ini, masa depan generator magnet permanen terlihat menjanjikan.Generator ini menjadi semakin populer di berbagai industri, termasuk pembangkit listrik tenaga angin dan air, karena efisiensinya yang tinggi, perawatan yang rendah, dan keandalannya.
Salah satu keuntungan signifikan dari generator magnet permanen adalah kemampuannya untuk menghasilkan daya pada kecepatan rendah, menjadikannya ideal untuk digunakan di area berangin rendah dan aplikasi skala kecil.Mereka juga memiliki desain yang lebih ringkas, yang mengurangi berat dan ukuran keseluruhan generator, membuatnya lebih mudah untuk dipasang dan diangkut.
Dengan meningkatnya permintaan akan sumber energi terbarukan, generator magnet permanen kemungkinan akan memainkan peran penting dalam produksi energi di masa mendatang.Seiring kemajuan teknologi, generator ini diharapkan menjadi lebih efisien, hemat biaya, dan serbaguna, menjadikannya cocok untuk aplikasi yang lebih luas.
Secara keseluruhan, masa depan generator magnet permanen terlihat cerah, dan kemungkinan akan terus menjadi pilihan populer untuk produksi energi terbarukan.
