Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE
Nomor model: PMG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1
Harga: USD 1000-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
Nama: |
Generator Listrik Magnet Permanen Bebas Perawatan |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-3000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Bahan Berliku: |
100% tembaga |
Aplikasi: |
Turbin angin, turbin air |
Instalasi: |
IMB3 IMB5 IMB35 |
Tegangan: |
400V |
Frekuensi: |
50Hz |
Nama: |
Generator Listrik Magnet Permanen Bebas Perawatan |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-3000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Bahan Berliku: |
100% tembaga |
Aplikasi: |
Turbin angin, turbin air |
Instalasi: |
IMB3 IMB5 IMB35 |
Tegangan: |
400V |
Frekuensi: |
50Hz |

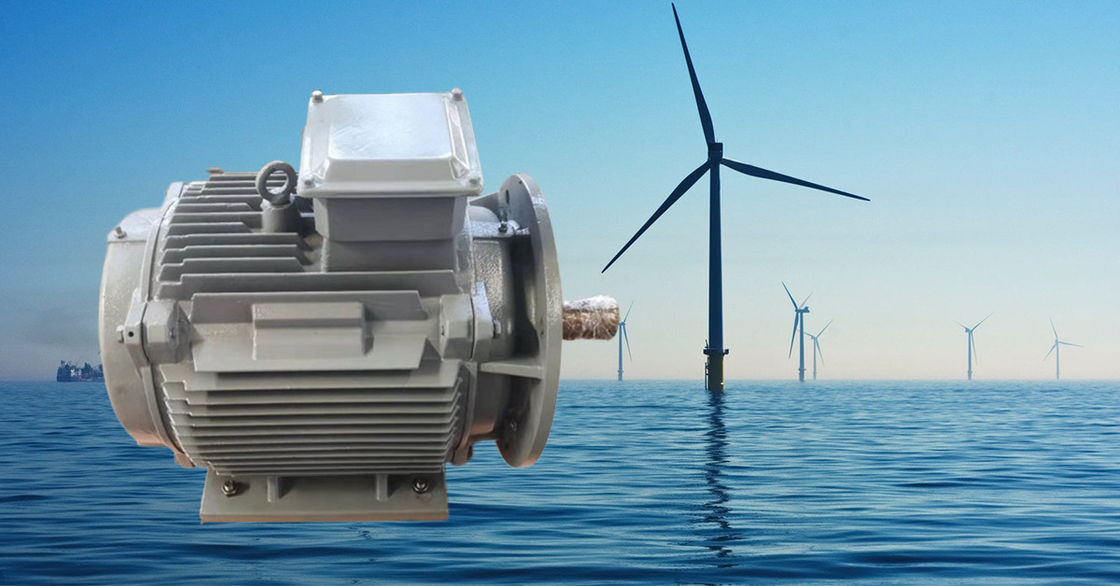

Penggerak Langsung Torsi Tinggi Bebas Perawatan Generator Listrik Magnet Permanen
Gambar Produk
Parameter Teknis
|
NILAI DAYA
|
KECEPATAN TERTINGGI
|
TEGANGAN NILAI
|
FREKUENSI
|
|
5KW
|
20rpm~1500rpm
|
48V~690Vac
|
10Hz~60Hz
|
|
10KW
|
20rpm~1500rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
15KW
|
20rpm~3000rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
20KW
|
20rpm~3000rpm
|
120V~690Vac
|
10Hz~60Hz
|
|
25KW
|
20rpm~3000rpm
|
120V~1140Vac
|
10Hz~60Hz
|
|
30KW
|
20rpm~3000rpm
|
120V~1140Vac
|
10Hz~60Hz
|
|
50KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
80KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
100KW
|
20rpm~3000rpm
|
220V~1140Vac
|
10Hz~60Hz
|
|
150KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
200KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
250KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
300KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
500KW
|
20rpm~3000rpm
|
380V~1140Vac
|
10Hz~60Hz
|
|
700KW
|
20rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
800KW
|
20rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
1MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
2MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
|
3MW
|
200rpm~3000rpm
|
690V~1140Vac
|
10Hz~60Hz
|
Gambar Detil
Generator magnet permanen (PMG) adalah generator listrik yang menggunakan magnet permanen untuk menciptakan medan magnet.Medan magnet digunakan untuk menginduksi tegangan pada gulungan kawat yang dihubungkan ke generator.Tegangan ini kemudian digunakan untuk memberi daya pada perangkat listrik atau untuk menyimpan energi dalam baterai.
Struktur
Desain PMG relatif sederhana.Ini terdiri dari rotor, stator, dan magnet permanen.Rotor adalah poros berputar yang mengandung magnet permanen.Stator adalah komponen stasioner yang mengelilingi rotor dan berisi gulungan kawat.Ketika rotor berputar, medan magnet yang diciptakan oleh magnet permanen memotong gulungan kawat di stator, menginduksi tegangan.
Prinsip bekerja
Generator magnet permanen menggunakan prinsip induksi elektromagnetik di mana kawat memotong garis medan magnet untuk menginduksi potensial listrik dan mengubah energi mekanik penggerak utama menjadi output energi listrik.Ini terdiri dari dua bagian, stator, dan rotor.Stator adalah angker yang menghasilkan listrik dan rotor adalah kutub magnet.Stator terdiri dari inti besi angker, belitan tiga fase yang dilepaskan secara seragam, alas mesin, dan penutup ujung.
Rotor biasanya merupakan jenis kutub tersembunyi, yang terdiri dari belitan eksitasi, inti dan poros besi, cincin pelindung, cincin tengah, dan sebagainya.
Belitan eksitasi rotor diberi arus DC untuk menghasilkan medan magnet yang dekat dengan distribusi sinusoidal (disebut medan magnet rotor), dan fluks eksitasi efektifnya berpotongan dengan belitan angker stasioner.Saat rotor berputar, medan magnet rotor ikut berputar bersamanya.Setiap kali revolusi dibuat, garis gaya magnet memotong setiap belitan fasa stator secara berurutan, dan potensial AC tiga fasa diinduksi dalam belitan stator tiga fasa.
Ketika generator pm berjalan dengan beban simetris, arus jangkar tiga fasa mensintesis untuk menghasilkan medan magnet berputar dengan kecepatan sinkron.Bidang stator dan rotor berinteraksi untuk menghasilkan torsi pengereman.Input torsi mekanis dari turbin mengatasi torsi pengereman dan bekerja.
Fitur
① Generator memiliki banyak kutub, yang meningkatkan frekuensi dan efisiensi, menghemat biaya penyearah dan inverter.
② Analisis Elemen Hingga digunakan saat mendesain generator, struktur kompak.Torsi startup rendah, memecahkan masalah startup angin kecil, meningkatkan pemanfaatan energi angin.
③ Tinggalkan penambah roda gigi, tingkatkan keandalan dan efisiensi generator, dan turunkan jumlah perawatan.
④ Isolasi kelas H, impregnasi tekanan vakum.
⑤ Memiliki banyak struktur seperti sumbu vertikal, sumbu horizontal, rotor internal, rotor eksternal, dan tipe pelat.
⑥ Rotor yang kuat, generator dapat mencapai kecepatan tinggi.
⑦ Ukuran kecil, ringan, kepadatan energi tinggi, cocok untuk situasi khusus.
⑧ Jalankan efisiensi di seluruh rentang kecepatan, efisiensi tinggi.
⑨ Gunakan bantalan berisi oli berkecepatan tinggi yang diimpor, bebas perawatan, dan keandalan tinggi.
Salah satu keunggulan PMG adalah tidak memerlukan sumber daya eksternal untuk menghasilkan listrik.Ini membuatnya ideal untuk aplikasi off-grid di mana sumber listrik yang andal dibutuhkan.Selain itu, PMG memiliki perawatan yang relatif rendah dibandingkan dengan jenis generator lainnya, karena tidak memerlukan sikat atau komponen lain yang aus seiring waktu.
Hal hebat lainnya tentang generator magnet permanen adalah Anda tidak perlu menghabiskan banyak waktu dan uang untuk pekerjaan pemeliharaan.Instal saja dan tunggu di sana mengharapkannya menghasilkan uang untuk Anda!
Klasifikasi generator magnet permanen:
Generator magnet permanen (PMG) dapat diklasifikasikan berdasarkan berbagai faktor, seperti jenis magnet, aplikasi, jumlah fase, dan peringkat daya.Berikut adalah beberapa klasifikasi umum generator magnet permanen:
Berdasarkan jenis magnetnya: a.Ferrite Magnet PMG: Generator ini menggunakan magnet ferit, yang lebih murah dan memiliki kekuatan magnet yang lebih rendah daripada magnet tanah jarang.B.PMG Magnet Tanah Langka: Generator ini menggunakan magnet neodymium atau samarium-kobalt, yang lebih mahal tetapi memiliki kekuatan magnet yang lebih tinggi daripada magnet ferit.
Berdasarkan aplikasi: a.PMG Turbin Angin: Generator ini dirancang untuk digunakan dalam turbin angin dan biasanya digunakan dalam aplikasi skala kecil atau off-grid.B.PMG PLTA: Generator ini dirancang untuk digunakan di pembangkit listrik tenaga air dan biasanya digunakan dalam aplikasi skala besar.
Berdasarkan jumlah fase: a.PMG fase tunggal: Generator ini memiliki fase keluaran tunggal dan digunakan dalam aplikasi berdaya rendah.B.PMG tiga fase: Generator ini memiliki tiga fase keluaran dan digunakan dalam aplikasi daya tinggi.
Berdasarkan peringkat daya: a.PMG berdaya rendah: Generator ini memiliki peringkat daya hingga beberapa kilowatt dan digunakan dalam aplikasi skala kecil.B.PMG Berdaya Tinggi: Generator ini memiliki peringkat daya beberapa megawatt dan digunakan dalam aplikasi berskala besar, seperti turbin angin dan pembangkit listrik tenaga air.
Masa Depan Generator Magnet Permanen:
Berdasarkan tren dan kemajuan teknologi saat ini, masa depan generator magnet permanen terlihat menjanjikan.Generator ini menjadi semakin populer di berbagai industri, termasuk pembangkit listrik tenaga angin dan air, karena efisiensinya yang tinggi, perawatan yang rendah, dan keandalannya.
Salah satu keuntungan signifikan dari generator magnet permanen adalah kemampuannya untuk menghasilkan daya pada kecepatan rendah, menjadikannya ideal untuk digunakan di area berangin rendah dan aplikasi skala kecil.Mereka juga memiliki desain yang lebih ringkas, yang mengurangi berat dan ukuran keseluruhan generator, membuatnya lebih mudah untuk dipasang dan diangkut.
Dengan meningkatnya permintaan akan sumber energi terbarukan, generator magnet permanen kemungkinan akan memainkan peran penting dalam produksi energi di masa mendatang.Seiring kemajuan teknologi, generator ini diharapkan menjadi lebih efisien, hemat biaya, dan serbaguna, menjadikannya cocok untuk aplikasi yang lebih luas.
Secara keseluruhan, masa depan generator magnet permanen terlihat cerah, dan kemungkinan akan terus menjadi pilihan populer untuk produksi energi terbarukan.
