Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE
Nomor model: PMG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1
Harga: USD 1000-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
Nama: |
Generator Turbin Angin Magnet Permanen |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Bahan Berliku: |
100% tembaga |
Aplikasi: |
Turbin angin, turbin air |
Merek bantalan: |
SKF |
Instalasi: |
IMB3 IMB5 IMB35 |
Nama: |
Generator Turbin Angin Magnet Permanen |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Bahan Berliku: |
100% tembaga |
Aplikasi: |
Turbin angin, turbin air |
Merek bantalan: |
SKF |
Instalasi: |
IMB3 IMB5 IMB35 |

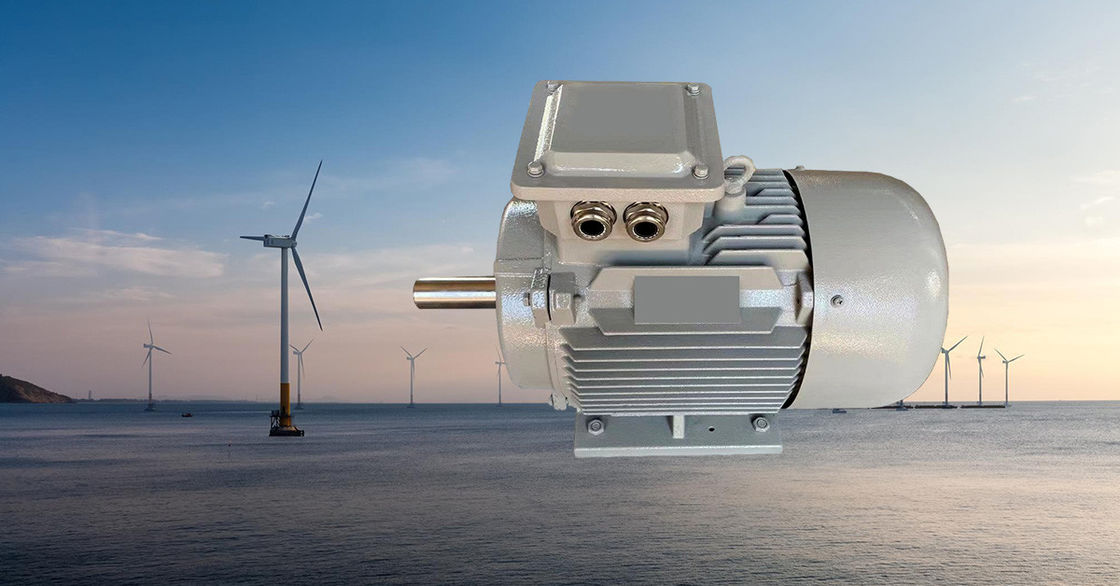

Energi Hijau 10kw 20kw Generator Turbin Angin Magnet Permanen Rpm Rendah
Gambar Produk
Parameter Teknis
|
Magnet permanen Nd-Fe-B tanah jarang
|
|
Kecepatan rendah
|
|
Direct Drive, tidak menggunakan gear-box
|
|
bantalan SKF
|
|
Faktor daya mendekati 1
|
|
Bebas perawatan, dapat digunakan di semua lingkungan.
|
|
Umur panjang > 20 tahun, bisa berjalan dengan kecepatan tinggi 24 jam 365 hari.
|
|
Disesuaikan: Tegangan, Kecepatan, Daya, Frekuensi, dll.
|
|
Desain multi kutub, meningkatkan frekuensi dan efisiensi penyearah dan inverter.
|
|
Isolasi kelas H, impregnasi tekanan vakum.
|
|
Pembuangan panas yang sangat baik, juga dapat menambah pendinginan kipas
|
Gambar Detil
Generator magnet permanen (PMG) adalah generator listrik yang menggunakan magnet permanen untuk menciptakan medan magnet.Medan magnet digunakan untuk menginduksi tegangan pada gulungan kawat yang dihubungkan ke generator.Tegangan ini kemudian digunakan untuk memberi daya pada perangkat listrik atau untuk menyimpan energi dalam baterai.
Struktur
Desain PMG relatif sederhana.Ini terdiri dari rotor, stator, dan magnet permanen.Rotor adalah poros berputar yang mengandung magnet permanen.Stator adalah komponen stasioner yang mengelilingi rotor dan berisi gulungan kawat.Ketika rotor berputar, medan magnet yang diciptakan oleh magnet permanen memotong gulungan kawat di stator, menginduksi tegangan.
Prinsip bekerja
Generator magnet permanen menggunakan prinsip induksi elektromagnetik di mana kawat memotong garis medan magnet untuk menginduksi potensial listrik dan mengubah energi mekanik penggerak utama menjadi output energi listrik.Ini terdiri dari dua bagian, stator, dan rotor.Stator adalah angker yang menghasilkan listrik dan rotor adalah kutub magnet.Stator terdiri dari inti besi angker, belitan tiga fase yang dilepaskan secara seragam, alas mesin, dan penutup ujung.
Rotor biasanya merupakan jenis kutub tersembunyi, yang terdiri dari belitan eksitasi, inti dan poros besi, cincin pelindung, cincin tengah, dan sebagainya.
Belitan eksitasi rotor diberi arus DC untuk menghasilkan medan magnet yang dekat dengan distribusi sinusoidal (disebut medan magnet rotor), dan fluks eksitasi efektifnya berpotongan dengan belitan angker stasioner.Saat rotor berputar, medan magnet rotor ikut berputar bersamanya.Setiap kali revolusi dibuat, garis gaya magnet memotong setiap belitan fasa stator secara berurutan, dan potensial AC tiga fasa diinduksi dalam belitan stator tiga fasa.
Ketika generator pm berjalan dengan beban simetris, arus jangkar tiga fasa mensintesis untuk menghasilkan medan magnet berputar dengan kecepatan sinkron.Bidang stator dan rotor berinteraksi untuk menghasilkan torsi pengereman.Input torsi mekanis dari turbin mengatasi torsi pengereman dan bekerja.
Fitur
① Generator memiliki banyak kutub, yang meningkatkan frekuensi dan efisiensi, menghemat biaya penyearah dan inverter.
② Analisis Elemen Hingga digunakan saat mendesain generator, struktur kompak.Torsi startup rendah, memecahkan masalah startup angin kecil, meningkatkan pemanfaatan energi angin.
③ Tinggalkan penambah roda gigi, tingkatkan keandalan dan efisiensi generator, dan turunkan jumlah perawatan.
④ Isolasi kelas H, impregnasi tekanan vakum.
⑤ Memiliki banyak struktur seperti sumbu vertikal, sumbu horizontal, rotor internal, rotor eksternal, dan tipe pelat.
⑥ Rotor yang kuat, generator dapat mencapai kecepatan tinggi.
⑦ Ukuran kecil, ringan, kepadatan energi tinggi, cocok untuk situasi khusus.
⑧ Jalankan efisiensi di seluruh rentang kecepatan, efisiensi tinggi.
⑨ Gunakan bantalan berisi oli berkecepatan tinggi yang diimpor, bebas perawatan, dan keandalan tinggi.
Keuntungan generator magnet permanen
1. Struktur sederhana dan keandalan yang tinggi
Generator magnet permanen menghilangkan belitan eksitasi, sikat karbon dan struktur cincin selip dari generator eksitasi, dan seluruh mesin memiliki struktur sederhana, yang menghindari kegagalan seperti mudah terbakar dan pemutusan belitan eksitasi generator eksitasi, mudah aus dan sobekan sikat karbon dan cincin selip, dll., dan keandalannya sangat ditingkatkan.
2.Ukuran kecil, ringan, daya spesifik tinggi
Adopsi struktur rotor magnet permanen membuat desain struktur internal generator sangat kompak, dan volume serta beratnya sangat berkurang.Penyederhanaan struktur rotor magnet permanen juga mengurangi momen inersia rotor, meningkatkan kecepatan praktis, dan mencapai daya spesifik yang sangat tinggi (yaitu rasio daya terhadap volume).
3.Performa pembangkit tenaga yang baik pada kecepatan sedang dan rendah
Dalam hal tingkat daya yang sama, pada kecepatan diam, daya keluaran generator magnet permanen adalah dua kali lipat dari generator eksitasi, yaitu generator eksitasi dari tingkat daya sebenarnya dari generator magnet permanen.
4.Dapat memperpanjang masa pakai baterai secara signifikan dan mengurangi adonanyPemeliharaan
Alasan utamanya adalah generator magnet permanen mengadopsi metode perbaikan tipe sakelar dan stabilisasi tegangan, yang memiliki akurasi pengaturan tegangan tinggi dan efek pengisian daya yang baik.Ini menghindari pemendekan masa pakai baterai yang disebabkan oleh pengisian arus berlebih.Keluaran rektifikasi tipe terbuka dari generator magnet permanen menggunakan pulsa arus kecil untuk mengisi baterai, dan efek pengisian lebih baik dengan arus pengisian yang sama, sehingga memperpanjang masa pakai baterai.
5. Efisiensi tinggi
Generator magnet permanen adalah produk hemat energi.Struktur rotor magnet permanen menghilangkan daya eksitasi yang diperlukan untuk menghasilkan medan magnet rotor dan hilangnya gesekan mekanis antara sikat karbon dan cincin selip, yang sangat meningkatkan efisiensi generator magnet permanen.Efisiensi rata-rata generator eksitasi biasa hanya 45% sampai 55% pada kisaran kecepatan antara 1500 rpm dan 6000 rpm, sedangkan generator magnet permanen dapat setinggi 75% sampai 80%.
6.Menggunakan pengatur tegangan self-starting
Tidak perlu catu daya eksitasi eksternal.Generator menghasilkan listrik selama ia berputar.Saat aki rusak, sistem pengisian daya mobil tetap bisa bekerja normal selama mesin hidup.
7. Sangat cocok untuk bekerja di lingkungan keras yang lembab atau berdebu.
8.Tidak ada gangguan radio
Generator magnet permanen tidak memiliki sikat karbon dan struktur cincin tanpa selip, yang menghilangkan gangguan radio yang disebabkan oleh gesekan antara sikat karbon dan cincin selip;juga mengurangi persyaratan generator untuk suhu sekitar.
