Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE
Nomor model: PMG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1
Harga: USD 1000-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
Nama: |
Generator Magnet Permanen 50 Kw |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Merek bantalan: |
SKF |
Metode Pendinginan: |
Pendinginan Alami |
Bahan Berliku: |
100% tembaga |
Nilai Tegangan: |
240V 380V |
Aplikasi: |
Turbin angin, turbin air |
Instalasi: |
IMB3 IMB5 IMB35 |
Nama: |
Generator Magnet Permanen 50 Kw |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Merek bantalan: |
SKF |
Metode Pendinginan: |
Pendinginan Alami |
Bahan Berliku: |
100% tembaga |
Nilai Tegangan: |
240V 380V |
Aplikasi: |
Turbin angin, turbin air |
Instalasi: |
IMB3 IMB5 IMB35 |
Generator Magnet Permanen Umur Panjang Berkecepatan Rendah Untuk Pembangkit Listrik

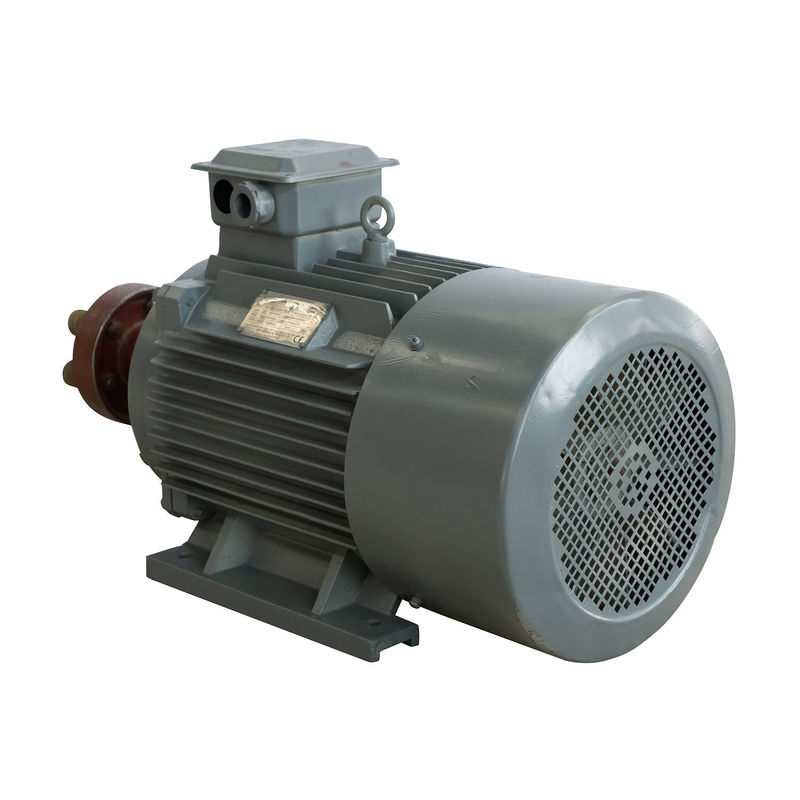

Gambar Produk
Parameter Teknis
| TIDAK. | Parameter | Satuan | Data |
| 1 | Nilai daya keluaran | KW | 200 |
| 2 | Kecepatan terukur | RPM | 250 |
| 3 | Nilai tegangan output | VAC | 400 |
| 4 | Dinilai saat ini | A | 290 |
| 5 | frekuensi | Hz | 50 |
| 6 | Efisiensi pada kecepatan pengenal | ＞94,6% | |
| 7 | Jenis berliku | Y | |
| 8 | Resistansi isolasi | 20 MΩ | |
| 9 | Isolasi | kelas | H |
| 10 | Torsi terukur | Nm | 7680 |
| 11 | Mulai torsi | Nm | ＜100 |
| 12 | Kenaikan suhu | °C | 90 |
| 13 | Suhu kerja maks | °C | 130 |
| 14 | Diameter pembangkit | mm | Lihat gambarnya |
| 15 | Diameter poros | mm | Lihat gambarnya |
| 16 | Bahan perumahan | Besi cor | |
| 17 | Bahan poros | Baja karbon berkualitas tinggi | |
| 18 | Bantalan | SKF | |
| 19 | Berat | Kg | 1660 |
| 20 | Desain seumur hidup | Tahun | 20 |
Gambar Detil
Generator magnet permanen adalah perangkat yang mengubah energi mekanik menjadi energi listrik.Di perangkat ini, belitan rotor telah diganti dengan magnet permanen.Generator magnet permanen sebagian besar digunakan dalam aplikasi industri seperti turbin dan mesin untuk menghasilkan energi listrik komersial, alternator magnet permanen adalah sumber energi alternatif dan memiliki banyak manfaat yang menjadikannya perangkat hebat untuk berbagai aplikasi perumahan, komersial, dan industri. .
Struktur
Generator magnet permanen terutama terdiri dari rotor, penutup ujung, dan stator.Struktur stator sangat mirip dengan alternator biasa.Perbedaan terbesar antara struktur rotor dan alternator adalah kualitasnya yang tinggi Menurut posisi magnet permanen pada rotor, generator magnet permanen biasanya dibagi menjadi struktur rotor permukaan dan struktur rotor bawaan. .
Prinsip bekerja
Generator magnet permanen menggunakan prinsip induksi elektromagnetik di mana kawat memotong garis medan magnet untuk menginduksi potensial listrik dan mengubah energi mekanik penggerak utama menjadi output energi listrik.Ini terdiri dari dua bagian, stator, dan rotor.Stator adalah angker yang menghasilkan listrik dan rotor adalah kutub magnet.Stator terdiri dari inti besi angker, belitan tiga fase yang dilepaskan secara seragam, alas mesin, dan penutup ujung.
Rotor biasanya merupakan jenis kutub tersembunyi, yang terdiri dari belitan eksitasi, inti dan poros besi, cincin pelindung, cincin tengah, dan sebagainya.
Belitan eksitasi rotor diberi arus DC untuk menghasilkan medan magnet yang dekat dengan distribusi sinusoidal (disebut medan magnet rotor), dan fluks eksitasi efektifnya berpotongan dengan belitan angker stasioner.Saat rotor berputar, medan magnet rotor ikut berputar bersamanya.Setiap kali revolusi dilakukan, garis gaya magnet memotong setiap belitan fasa stator secara berurutan, dan potensial AC tiga fasa diinduksi dalam belitan stator tiga fasa.
Ketika generator pm berjalan dengan beban simetris, arus jangkar tiga fasa mensintesis untuk menghasilkan medan magnet berputar dengan kecepatan sinkron.Bidang stator dan rotor berinteraksi untuk menghasilkan torsi pengereman.Input torsi mekanis dari turbin mengatasi torsi pengereman dan bekerja.
Klasifikasi generator magnet permanen:
Generator magnet permanen (PMG) dapat diklasifikasikan berdasarkan berbagai faktor, seperti jenis magnet, aplikasi, jumlah fase, dan peringkat daya.Berikut adalah beberapa klasifikasi umum generator magnet permanen:
Berdasarkan jenis magnetnya: a.Ferrite Magnet PMG: Generator ini menggunakan magnet ferit, yang lebih murah dan memiliki kekuatan magnet yang lebih rendah daripada magnet tanah jarang.B.PMG Magnet Tanah Langka: Generator ini menggunakan magnet neodymium atau samarium-kobalt, yang lebih mahal tetapi memiliki kekuatan magnet yang lebih tinggi daripada magnet ferit.
Berdasarkan aplikasi: a.PMG Turbin Angin: Generator ini dirancang untuk digunakan dalam turbin angin dan biasanya digunakan dalam aplikasi skala kecil atau off-grid.B.PMG PLTA: Generator ini dirancang untuk digunakan di pembangkit listrik tenaga air dan biasanya digunakan dalam aplikasi skala besar.
Berdasarkan jumlah fase: a.PMG fase tunggal: Generator ini memiliki fase keluaran tunggal dan digunakan dalam aplikasi berdaya rendah.B.PMG tiga fase: Generator ini memiliki tiga fase keluaran dan digunakan dalam aplikasi daya tinggi.
Berdasarkan peringkat daya: a.PMG berdaya rendah: Generator ini memiliki peringkat daya hingga beberapa kilowatt dan digunakan dalam aplikasi skala kecil.B.PMG Berdaya Tinggi: Generator ini memiliki peringkat daya beberapa megawatt dan digunakan dalam aplikasi berskala besar, seperti turbin angin dan pembangkit listrik tenaga air.
Ini adalah beberapa klasifikasi umum generator magnet permanen, tetapi mungkin ada cara lain untuk mengklasifikasikannya berdasarkan parameter tertentu.
Fitur
① Generator memiliki banyak kutub, yang meningkatkan frekuensi dan efisiensi, menghemat biaya penyearah dan inverter.
② Analisis Elemen Hingga digunakan saat mendesain generator, struktur kompak.Torsi startup rendah, memecahkan masalah startup angin kecil, meningkatkan pemanfaatan energi angin.
③ Tinggalkan penambah roda gigi, tingkatkan keandalan dan efisiensi generator, dan turunkan jumlah perawatan.
④ Isolasi kelas H, impregnasi tekanan vakum.
⑤ Memiliki banyak struktur seperti sumbu vertikal, sumbu horizontal, rotor internal, rotor eksternal, dan tipe pelat.
⑥ Rotor yang kuat, generator dapat mencapai kecepatan tinggi.
⑦ Ukuran kecil, ringan, kepadatan energi tinggi, cocok untuk situasi khusus.
⑧ Jalankan efisiensi di seluruh rentang kecepatan, efisiensi tinggi.
⑨ Gunakan bantalan berisi oli berkecepatan tinggi yang diimpor, bebas perawatan, dan keandalan tinggi.
Perbedaan antara elektromagnet dan magnet permanen
Tidak seperti elektromagnet, magnet permanen tidak memerlukan sumber daya eksternal.Perbedaan utama antara penggunaan elektromagnet dan magnet permanen pada turbin angin adalah bahwa elektromagnet memerlukan cincin selip untuk menggerakkan elektromagnet, sedangkan magnet permanen tidak.Demikian juga, kotak roda gigi membutuhkan perawatan berkelanjutan, yang menambah biaya secara signifikan.
Fungsi dari gearbox adalah untuk mengubah kecepatan rendah dari poros turbin menjadi kecepatan yang lebih tinggi yang dibutuhkan oleh generator induksi untuk menghasilkan listrik, tetapi gearbox menyebabkan gesekan dan menurunkan kinerja.Misalnya, dengan menggunakan magnet neodymium sebagai pengganti elektromagnet, kita dapat meningkatkan efisiensi turbin, mengurangi efisiensi, dan mengurangi biaya pemeliharaan.
Saat ini, para insinyur telah mengembangkan generator elektromagnetik yang lebih canggih yang bekerja bersama-sama dengan angin yang ditangkap oleh turbin angin untuk menghasilkan listrik untuk konsumsi lokal di rumah, sekolah, rumah sakit, bangunan komersial, dan lainnya.
Aplikasi Generator Magnet Permanen
1. Turbin angin: Generator magnet permanen banyak digunakan pada turbin angin untuk mengubah energi kinetik angin menjadi energi listrik.Mereka sangat efisien dan andal, menjadikannya pilihan populer untuk pembangkit energi angin.
2. Pembangkit listrik tenaga air: Generator magnet permanen juga digunakan di pembangkit listrik tenaga air untuk mengubah energi mekanik air yang jatuh menjadi energi listrik.Mereka sangat berguna dalam sistem pembangkit listrik tenaga air dengan head rendah di mana aliran air lambat dan head rendah.
3. Kendaraan listrik: Generator magnet permanen digunakan pada kendaraan listrik untuk menghasilkan listrik untuk mengisi baterai.Mereka juga digunakan dalam kendaraan hybrid untuk memberikan tenaga tambahan pada mesin.
4. Aplikasi kelautan: Generator magnet permanen digunakan dalam aplikasi kelautan, seperti pembangkit energi gelombang dan pasang surut, karena sangat andal dan dapat menahan lingkungan laut yang keras.
5. Aplikasi ruang angkasa: Generator magnet permanen digunakan dalam aplikasi ruang angkasa, seperti sistem tenaga satelit dan wahana antariksa, karena ringan dan sangat efisien.
6. Aplikasi industri: Generator magnet permanen digunakan dalam berbagai aplikasi industri, seperti sistem daya cadangan, sistem daya darurat, dan sistem microgrid.Mereka juga digunakan di daerah terpencil di mana tidak ada akses ke jaringan.
1. Sumber Energi Gratis
Generator magnet permanen menghasilkan listrik menggunakan magnetnya sendiri.Jadi, Anda tidak perlu membayar tagihan listrik yang tinggi, dan anggaran yang besar dapat dihemat.Selain itu, perangkat ini tidak membutuhkan sumber daya lain yang cukup ramah lingkungan.
2. Output Daya yang Handal
Generator magnet permanen tidak memerlukan lingkungan operasi khusus.Oleh karena itu, mereka dapat menawarkan kinerja yang andal dibandingkan dengan motor turbin angin.Selain itu, generator magnet permanen tidak mengalami kehilangan energi, sedangkan generator induksi biasanya kehilangan 20-30% energi.Selain itu, tidak ada kenaikan suhu pada mesin magnet, sehingga umur bantalan dapat diperpanjang.
3. Biaya Pemeliharaan Rendah
Karena fitur-fitur yang disebutkan di atas, Anda tidak perlu menghabiskan banyak uang dan waktu untuk pemeliharaan generator magnet permanen.Dan mereka tidak memiliki slip ring dan sikat, yang seharusnya diperiksa secara berkala.
4. Kompatibilitas
Generator magnet permanen dapat digunakan dengan turbin dan turbin hidro.
Qingdao ENNENG Motor Co., Ltdadalah pemasok global yang berfokus pada generator magnet permanen dan solusi hemat energi.Kami menyediakan Generator Magnet Permanen 5KW hingga 2MW yang disesuaikan untuk turbin Angin, turbin Hidro, dan sistem energi terbarukan lainnya.Dengan fleksibilitas yang kuat dan kemampuan kompetitif, kami dapat membantu klien menyesuaikan solusi sistem energi baru secara keseluruhan.Tim ENNENG telah mengirimkan banyak generator ke industri di Eropa, Amerika, Afrika, dan negara lain dan sedang mengerjakan banyak proyek berbeda, dengan semua kecepatan (dari kecepatan standar hingga penggerak langsung).Kami memenuhi janji kami kepada planet ini dengan hanya menawarkan produk dengan manfaat lingkungan dan beroperasi dengan jejak nol karbon.
