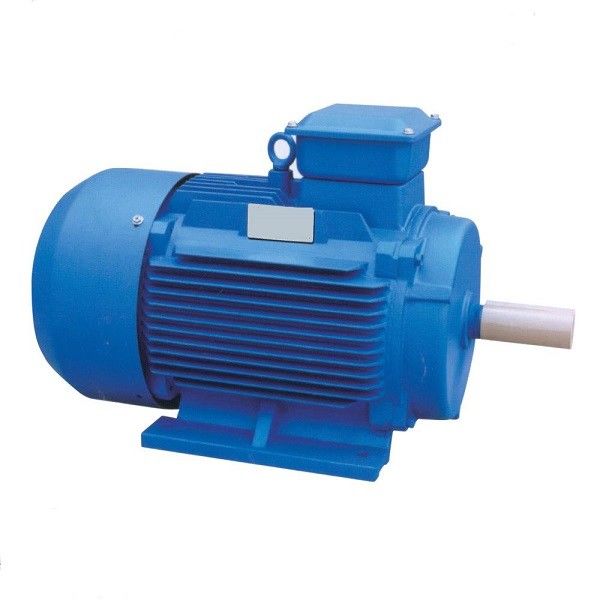

Motor AC Magnet Permanen Industri IE5 Hemat Energi

Manfaat motor PMSM:
‍
Efisiensi tinggi
Ini terutama berlaku pada kecepatan rendah.Motor magnet permanen tidak memerlukan arus untuk disuplai ke rotornya untuk menghasilkan medan rotor, oleh karena itu menghilangkan kerugian rotor hampir sepenuhnya.Jika dibandingkan dengan motor induksi atau motor reluktansi, motor ini juga membutuhkan arus yang lebih rendah pada stator dan memiliki faktor daya yang lebih besar, yang menyebabkan peringkat arus yang lebih kecil pada pengontrol, dan meningkatkan efisiensi sistem penggerak secara keseluruhan.

Mengendarai kecepatan lebih rendah dengan efisiensi lebih tinggi daripada motor induksi dapat menghapus persyaratan transmisi pengurangan kecepatan, menghilangkan kerumitan pengaturan mekanis.

Torsi konstan
Motor jenis ini dapat menghasilkan torsi konstan dan mempertahankan torsi penuh pada kecepatan rendah.

Ukuran
Ukuran yang lebih kecil, bobot yang lebih ringan, dan koil yang lebih sedikit memberikan kerapatan daya yang lebih tinggi.

Hemat biaya
Dengan tidak adanya sikat, ada pengurangan biaya perawatan.

Minim panas
Dalam PMSM panas dihasilkan pada kumparan stator dan tidak ada sikat dan hanya sedikit panas yang dihasilkan pada rotor, memfasilitasi pendinginan motor.Karena bekerja lebih dingin daripada motor induksi, keandalan dan umur motor meningkat.

Kisaran kecepatan
Motor jenis ini dapat memiliki rentang kecepatan yang lebar dengan penggunaan Field Weakening dan dapat mengadopsi strategi kontrol torsi/arus maksimum (MTPA) selama operasi torsi konstan.

Motor AC magnet permanen (PMAC) memiliki berbagai aplikasi termasuk:

Mesin Industri: Motor PMAC digunakan dalam berbagai aplikasi mesin industri, seperti pompa, kompresor, kipas, dan peralatan mesin.Mereka menawarkan efisiensi tinggi, kerapatan daya tinggi, dan kontrol presisi, menjadikannya ideal untuk aplikasi ini.

Robotika: Motor PMAC digunakan dalam aplikasi robotika dan otomasi, di mana mereka menawarkan kerapatan torsi tinggi, kontrol presisi, dan efisiensi tinggi.Mereka sering digunakan dalam lengan robot, grippers, dan sistem kontrol gerak lainnya.

Sistem HVAC: Motor PMAC digunakan dalam sistem pemanas, ventilasi, dan pendingin udara (HVAC), yang menawarkan efisiensi tinggi, kontrol presisi, dan tingkat kebisingan rendah.Mereka sering digunakan pada kipas dan pompa dalam sistem ini.

Motor sinkron magnet permanen dengan magnet internal: Efisiensi energi maksimum

Motor sinkron magnet permanen dengan magnet internal (IPMSM) adalah motor yang ideal untuk aplikasi traksi di mana torsi maksimum tidak terjadi pada kecepatan maksimum.Motor jenis ini digunakan pada aplikasi yang membutuhkan dinamika tinggi dan kapasitas beban berlebih.Dan ini juga merupakan pilihan yang sempurna jika Anda ingin mengoperasikan kipas atau pompa di kisaran IE4 dan IE5.Biaya pembelian yang tinggi biasanya diperoleh kembali melalui penghematan energi selama waktu pengoperasian, asalkan Anda mengoperasikannya dengan konverter frekuensi yang tepat.

Penggerak frekuensi variabel yang dipasang di motor kami menggunakan strategi kontrol terintegrasi berdasarkan MTPA (Torsi Maksimum per Ampere).Ini memungkinkan Anda mengoperasikan motor sinkron magnet permanen dengan efisiensi energi maksimum.Beban berlebih 200 %, torsi awal yang sangat baik, dan rentang kendali kecepatan yang diperpanjang juga memungkinkan Anda memanfaatkan peringkat motor sepenuhnya.Untuk pemulihan biaya yang cepat dan proses kontrol yang paling efisien.

Fitur Motor IPM (Interior Permanent Magnet):

Torsi tinggi dan efisiensi tinggi
Torsi tinggi dan output tinggi dicapai dengan menggunakan torsi keengganan selain torsi magnetik.

Operasi hemat energi
Ini mengkonsumsi daya hingga 30% lebih sedikit dibandingkan dengan motor SPM konvensional.

Rotasi kecepatan tinggi
Ini dapat merespons putaran motor berkecepatan tinggi dengan mengendalikan dua jenis torsi menggunakan kontrol vektor.

Keamanan
Karena magnet permanen disematkan, keamanan mekanis ditingkatkan karena, tidak seperti di SPM, magnet tidak akan terlepas karena gaya sentrifugal.

Motor sinkron magnet permanen dengan magnet eksternal untuk aplikasi servo klasik

Motor sinkron magnet permanen dengan magnet eksternal (SPMSM) adalah motor yang ideal ketika Anda membutuhkan kelebihan beban tinggi dan akselerasi cepat, misalnya dalam aplikasi servo klasik.Desain memanjang juga menghasilkan inersia massa yang rendah dan dapat dipasang secara optimal.Namun, salah satu kelemahan dari sistem yang terdiri dari SPMSM dan penggerak frekuensi variabel adalah biaya yang terkait dengannya, karena teknologi colokan yang mahal dan enkoder berkualitas tinggi sering digunakan.

Sistem Energi Terbarukan: Motor PMAC digunakan dalam sistem energi terbarukan, seperti turbin angin dan pelacak matahari, di mana mereka menawarkan efisiensi tinggi, kepadatan daya tinggi, dan kontrol presisi.Mereka sering digunakan dalam generator dan sistem pelacakan dalam sistem ini.

Peralatan Medis: Motor PMAC digunakan dalam peralatan medis, seperti mesin MRI, yang menawarkan kerapatan torsi tinggi, kontrol presisi, dan tingkat kebisingan yang rendah.Mereka sering digunakan di motor yang menggerakkan bagian yang bergerak di mesin ini.

Aplikasi apa yang menggunakan motor PMSM?

‍

Industri yang menggunakan motor PMSM antara lain Metalurgi, Keramik, Karet, Minyak Bumi, Tekstil, dan masih banyak lagi lainnya.Motor PMSM dapat dirancang untuk beroperasi pada kecepatan sinkron dari suplai tegangan dan frekuensi konstan serta aplikasi Penggerak Kecepatan Variabel (VSD).Banyak digunakan dalam kendaraan listrik (EV) karena efisiensi tinggi dan kerapatan tenaga dan torsi, mereka umumnya merupakan pilihan yang unggul dalam aplikasi torsi tinggi seperti mixer, penggiling, pompa, kipas angin, blower, konveyor, dan aplikasi industri di mana motor induksi tradisional digunakan. ditemukan.

Persamaan EMF dan Torsi

Pada mesin sinkron, rata-rata EMF yang diinduksi per fasa disebut EMF induksi dinamis pada motor sinkron, fluks yang dipotong oleh masing-masing penghantar per putaran adalah Pϕ Weber

Maka waktu yang diperlukan untuk menyelesaikan satu putaran adalah 60/N detik

Rata-rata EMF yang diinduksi per konduktor dapat dihitung dengan menggunakan

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

Di mana Tph = Zph / 2

Oleh karena itu, EMF rata-rata per fase adalah,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

Dimana Tph = no.Belokan terhubung secara seri per fase

ϕ = fluks/kutub dalam weber

P= tidak.Dari tiang

F = frekuensi dalam Hz

Zp = tidak.Dari konduktor yang dihubungkan secara seri per fasa.= Zph/3

Persamaan EMF tergantung pada kumparan dan konduktor pada stator.Untuk motor ini, faktor distribusi Kd dan faktor pitch Kp juga dipertimbangkan.

Oleh karena itu, E = 4 x ϕ xfx Tph xKd x Kp

Persamaan torsi dari motor sinkron magnet permanen diberikan sebagai,

T = (3 x Eph x Iph x sinβ) / ωm

Alasan mengapa motor magnet permanen dapat menghemat listrik:

Ketika belitan stator tiga fasa dari motor magnet permanen (masing-masing dengan perbedaan sudut listrik 120 °) diumpankan dengan arus bolak-balik tiga fasa dengan frekuensi mati, medan magnet berputar yang bergerak dengan kecepatan sinkron akan dihasilkan. .

Dalam keadaan stabil, medan magnet kutub utama berputar secara sinkron dengan medan magnet berputar, sehingga kecepatan rotor juga merupakan kecepatan sinkron, medan magnet putar stator dan medan magnet kutub utama yang dibentuk oleh magnet permanen tetap relatif statis, dan mereka berinteraksi dan menghasilkan torsi elektromagnetik, Motor penggerak berputar dan melakukan konversi energi.

Kompresor udara frekuensi variabel magnet permanen mengadopsi motor magnet permanen efisiensi tinggi + inverter (motor PM).Tuan rumah sekrup dan motor magnet permanen efisiensi tinggi berbagi poros utama yang sama.Motor tidak memiliki bantalan., efisiensi transmisi adalah 100%.Struktur ini menghilangkan titik kegagalan bantalan motor tradisional dan mewujudkan motor bebas perawatan.

Bahan magnet permanen tanah jarang memiliki sifat magnet yang sangat baik.Setelah magnetisasi, ia dapat membentuk medan magnet permanen yang kuat tanpa energi tambahan, yang digunakan untuk menggantikan medan eksitasi listrik motor tradisional., Pengoperasian yang andal, ukuran kecil, dan ringan.Itu tidak hanya dapat mencapai kinerja tinggi (seperti efisiensi ultra-tinggi, kecepatan ultra-tinggi, dan kecepatan respons ultra-tinggi) yang tak tertandingi oleh motor eksitasi listrik tradisional tetapi juga dapat dibuat menjadi motor khusus yang dapat memenuhi persyaratan operasi tertentu, seperti sebagai motor traksi lift, motor khusus untuk mobil, dll.

Kombinasi motor magnet permanen efisiensi tinggi tanah jarang dengan teknologi elektronik daya dan teknologi kontrol komputer mikro telah meningkatkan kinerja motor dan sistem transmisi ke tingkat yang baru:

Motor frekuensi variabel magnet permanen efisiensi tinggi selalu mempertahankan efisiensi tinggi di bawah beban apa pun, menghemat lebih dari 38% energi dibandingkan dengan motor biasa dan lebih dari 10% penghematan energi untuk motor frekuensi variabel induksi.

Setelah motor dihentikan, dapat segera dihidupkan, dan dapat dihidupkan dan dihentikan tanpa batas waktu tanpa mempengaruhi umur motor.Arus awal tidak melebihi 100% dari arus beban penuh.

Karena motor frekuensi variabel magnet permanen memiliki keunggulan kecepatan rendah dan torsi keluaran tinggi, mode kontrol frekuensi variabelnya lebih lebar daripada motor frekuensi variabel induksi biasa.Motor frekuensi variabel magnet permanen memiliki volume 30% lebih kecil dan bobot 35% lebih ringan daripada motor dengan daya yang sama, dan lebih mudah dirawat.Oleh karena itu, peningkatan kinerja dan tingkat peralatan teknis pendukung merupakan arah pengembangan yang penting bagi industri motor untuk menyesuaikan struktur industri.

Saat ini, motor frekuensi variabel magnet permanen efisiensi tinggi adalah pilihan terbaik untuk motor penggerak kompresor udara ulir.Ini lebih efisien dan hemat energi daripada motor frekuensi variabel asinkron tiga fase biasa!

I. Pemeliharaan

1. Harap lakukan perawatan rutin bantalan secara ketat sesuai dengan pelat indikasi pelumasan bantalan.Motor harus diisi ulang dengan gemuk segera setelah beroperasi selama sekitar 2000 jam, dan merek gemuk harus diidentifikasi dengan cermat sebelum diisi ulang.Ketika bantalan diketahui terlalu panas atau pelumasnya terdegradasi selama operasi, maka harus diganti tepat waktu.Pelumas lama harus dilepas saat mengganti, dan bantalan serta ruang oli penutup dalam dan luar bantalan harus dibersihkan dengan bensin, dan kemudian minyak bersih dengan merek yang sama harus ditambahkan.Motor dengan kecepatan 3000rpm ke atas, jumlah pengisian bahan bakar: rongga bantalan diisi, jumlah pelumas yang ditambahkan ke ruang oli penutup bagian dalam bantalan menyumbang 1/2 ruang oli, jumlah pengisian bahan bakar motor kecepatan yang tersisa : rongga bagian dalam bantalan diisi, dan ruang minyak penutup bagian dalam bantalan diisi Jumlah gemuk menempati 2/3 dari ruang minyak.

2. Saat mengganti bantalan, alat pembongkar bantalan khusus harus digunakan untuk menarik bantalan dari poros motor, dan gaya pembongkaran tidak boleh langsung diterapkan ke poros motor.Saat memasang bantalan baru, metode selongsong panas harus digunakan untuk memasang bantalan.Setelah bantalan dipanaskan hingga 90°C, selongsong bantalan harus ditempatkan pada posisi bantalan pada poros.

II. Smarah

Motor harus disimpan di tempat yang berventilasi dan kering tanpa gas korosif.

AKU AKU AKU. Disclaimer

Perusahaan tidak bertanggung jawab atas pemeliharaan dan kompensasi atas kerusakan motor yang terjadi dalam situasi berikut.

1. Operasi motor kelebihan beban yang parah dalam jangka panjang menyebabkan belitan menjadi panas dan terbakar.

2. Produk tidak dipasang dengan benar, seperti terbentur parah pada spindel motor dan permukaan flensa penutup mesin yang menyebabkan deformasi komponen.

3. Pengguna tidak menggunakan dan menyimpan motor dengan benar sesuai dengan ketentuan manual ini, dan kegagalan serta kerugian disebabkan oleh faktor manusia.
