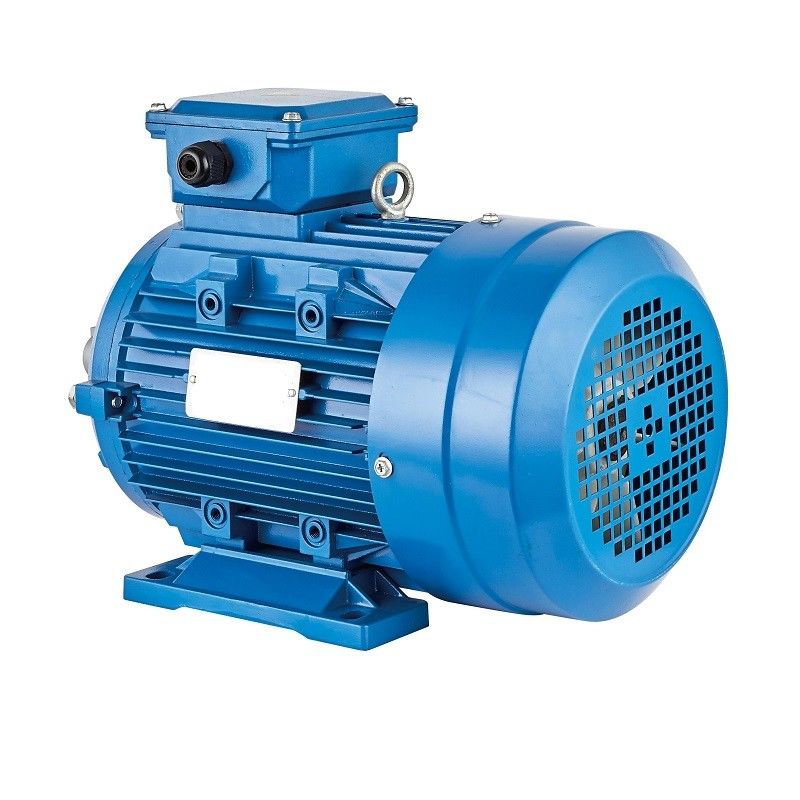

Motor Sinkron Magnet Permanen 3000rpm

Keuntungan

Keuntungan dari motor sinkron magnet permanen antara lain:

memberikan efisiensi yang lebih tinggi pada kecepatan tinggi

tersedia dalam ukuran kecil di paket yang berbeda

perawatan dan pemasangannya sangat mudah dibandingkan dengan motor induksi

mampu mempertahankan torsi penuh pada kecepatan rendah

efisiensi tinggi dan kehandalan

memberikan torsi yang halus dan kinerja yang dinamis

Kekurangan

Kerugian dari motor sinkron magnet permanen adalah:

Motor jenis ini sangat mahal jika dibandingkan dengan motor induksi

Entah bagaimana sulit untuk memulai karena mereka bukan motor yang dapat dimulai sendiri.

Persamaan EMF dan Torsi:

Pada mesin sinkron, rata-rata EMF yang diinduksi per fasa disebut EMF induksi dinamis pada motor sinkron, fluks yang dipotong oleh masing-masing penghantar per putaran adalah Pϕ Weber

Maka waktu yang diperlukan untuk menyelesaikan satu putaran adalah 60/N detik

Rata-rata EMF yang diinduksi per konduktor dapat dihitung dengan menggunakan

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

Di mana Tph = Zph / 2

Oleh karena itu, EMF rata-rata per fase adalah,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

Dimana Tph = no.Belokan terhubung secara seri per fase

ϕ = fluks/kutub dalam Weber

P= tidak.Dari tiang

F = frekuensi dalam Hz

Zp = tidak.Dari konduktor yang dihubungkan secara seri per fasa.= Zph/3

Persamaan EMF tergantung pada kumparan dan konduktor pada stator.Untuk motor ini, faktor distribusi Kd dan faktor pitch Kp juga dipertimbangkan.

Oleh karena itu, E = 4 x ϕ xfx Tph xKd x Kp

Persamaan torsi dari motor sinkron magnet permanen diberikan sebagai,

T = (3 x Eph x Iph x sinβ) / ωm

Motor sinkron magnet permanen dengan magnet internal: Efisiensi energi maksimum

Motor sinkron magnet permanen dengan magnet internal (IPMSM) adalah motor yang ideal untuk aplikasi traksi di mana torsi maksimum tidak terjadi pada kecepatan maksimum.Motor jenis ini digunakan pada aplikasi yang membutuhkan dinamika tinggi dan kapasitas beban berlebih.Dan ini juga merupakan pilihan yang sempurna jika Anda ingin mengoperasikan kipas atau pompa di kisaran IE4 dan IE5.Biaya pembelian yang tinggi biasanya diperoleh kembali melalui penghematan energi selama waktu pengoperasian, asalkan Anda mengoperasikannya dengan konverter frekuensi yang tepat.

Penggerak frekuensi variabel yang dipasang di motor kami menggunakan strategi kontrol terintegrasi berdasarkan MTPA (Torsi Maksimum per Ampere).Ini memungkinkan Anda mengoperasikan motor sinkron magnet permanen dengan efisiensi energi maksimum.Beban berlebih 200 %, torsi awal yang sangat baik, dan rentang kendali kecepatan yang diperpanjang juga memungkinkan Anda memanfaatkan peringkat motor sepenuhnya.Untuk pemulihan biaya yang cepat dan proses kontrol yang paling efisien.

Motor sinkron magnet permanen dengan magnet eksternal untuk aplikasi servo klasik

Motor sinkron magnet permanen dengan magnet eksternal (SPMSM) adalah motor yang ideal ketika Anda membutuhkan kelebihan beban tinggi dan akselerasi cepat, misalnya dalam aplikasi servo klasik.Desain memanjang juga menghasilkan inersia massa yang rendah dan dapat dipasang secara optimal.Namun, salah satu kelemahan dari sistem yang terdiri dari SPMSM dan penggerak frekuensi variabel adalah biaya yang terkait dengannya, karena teknologi colokan yang mahal dan enkoder berkualitas tinggi sering digunakan.

Aplikasi:

Motor sinkron magnet permanen dapat dikombinasikan dengan konverter frekuensi untuk membentuk sistem kontrol kecepatan steppless loop terbuka terbaik, yang telah banyak digunakan untuk peralatan transmisi kontrol kecepatan di petrokimia, serat kimia, tekstil, mesin, elektronik, kaca, karet, pengemasan, percetakan, pembuatan kertas, percetakan dan pencelupan, metalurgi dan industri lainnya.
