Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE
Nomor model: PMG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1
Harga: USD 1000-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
Nama: |
Generator Angin Magnet Permanen Tiga Fasa AC |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Merek bantalan: |
SKF |
Metode Pendinginan: |
Pendinginan Alami |
Bahan Berliku: |
100% tembaga |
Nilai Tegangan: |
220VAC |
Efisiensi: |
93% |
Instalasi: |
Horisontal |
Nama: |
Generator Angin Magnet Permanen Tiga Fasa AC |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 |
Merek bantalan: |
SKF |
Metode Pendinginan: |
Pendinginan Alami |
Bahan Berliku: |
100% tembaga |
Nilai Tegangan: |
220VAC |
Efisiensi: |
93% |
Instalasi: |
Horisontal |

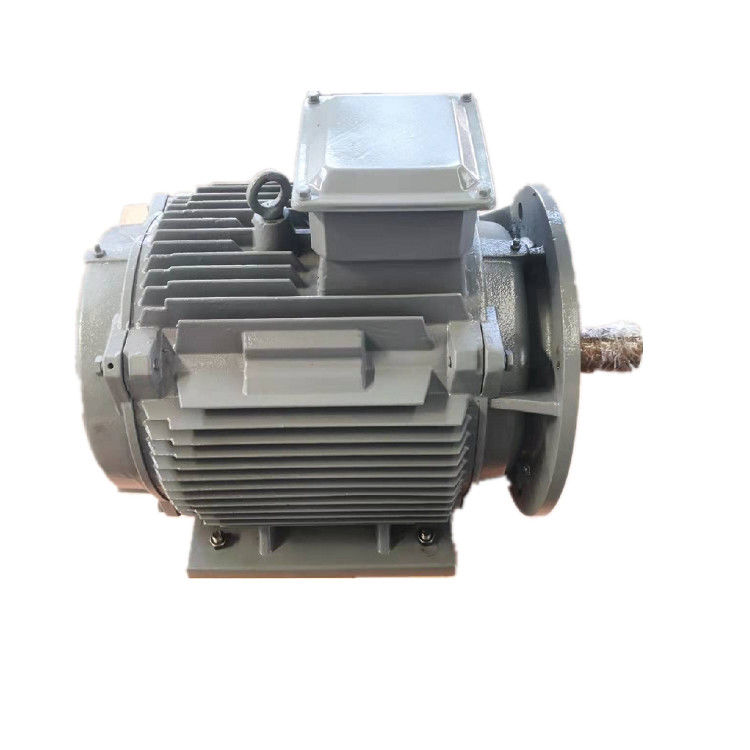

Ukuran Kecil Pemeliharaan Rendah Generator Magnet Permanen Untuk Turbin Hidro
Gambar Produk
Parameter Teknis
Gambar Detil
Generator magnet permanen adalah perangkat yang mengubah energi mekanik menjadi energi listrik.Di perangkat ini, belitan rotor telah diganti dengan magnet permanen.Generator magnet permanen sebagian besar digunakan dalam aplikasi industri seperti turbin dan mesin untuk menghasilkan energi listrik komersial, alternator magnet permanen adalah sumber energi alternatif dan memiliki banyak manfaat yang menjadikannya perangkat hebat untuk berbagai aplikasi perumahan, komersial, dan industri. .
Struktur
Generator magnet permanen terutama terdiri dari rotor, penutup ujung, dan stator.Struktur stator sangat mirip dengan alternator biasa.Perbedaan terbesar antara struktur rotor dan alternator adalah kualitasnya yang tinggi Menurut posisi magnet permanen pada rotor, generator magnet permanen biasanya dibagi menjadi struktur rotor permukaan dan struktur rotor bawaan. .
Prinsip bekerja
Generator magnet permanen menggunakan prinsip induksi elektromagnetik di mana kawat memotong garis medan magnet untuk menginduksi potensial listrik dan mengubah energi mekanik penggerak utama menjadi output energi listrik.Ini terdiri dari dua bagian, stator, dan rotor.Stator adalah angker yang menghasilkan listrik dan rotor adalah kutub magnet.Stator terdiri dari inti besi angker, belitan tiga fase yang dilepaskan secara seragam, alas mesin, dan penutup ujung.
Rotor biasanya merupakan jenis kutub tersembunyi, yang terdiri dari belitan eksitasi, inti dan poros besi, cincin pelindung, cincin tengah, dan sebagainya.
Belitan eksitasi rotor diberi arus DC untuk menghasilkan medan magnet yang dekat dengan distribusi sinusoidal (disebut medan magnet rotor), dan fluks eksitasi efektifnya berpotongan dengan belitan angker stasioner.Saat rotor berputar, medan magnet rotor ikut berputar bersamanya.Setiap kali revolusi dilakukan, garis gaya magnet memotong setiap belitan fasa stator secara berurutan, dan potensial AC tiga fasa diinduksi dalam belitan stator tiga fasa.
Ketika generator pm berjalan dengan beban simetris, arus jangkar tiga fasa mensintesis untuk menghasilkan medan magnet berputar dengan kecepatan sinkron.Bidang stator dan rotor berinteraksi untuk menghasilkan torsi pengereman.Input torsi mekanis dari turbin mengatasi torsi pengereman dan bekerja.
Fitur
① Generator memiliki banyak kutub, yang meningkatkan frekuensi dan efisiensi, menghemat biaya penyearah dan inverter.
② Analisis Elemen Hingga digunakan saat mendesain generator, struktur kompak.Torsi startup rendah, memecahkan masalah startup angin kecil, meningkatkan pemanfaatan energi angin.
③ Tinggalkan penambah roda gigi, tingkatkan keandalan dan efisiensi generator, dan turunkan jumlah perawatan.
④ Isolasi kelas H, impregnasi tekanan vakum.
⑤ Memiliki banyak struktur seperti sumbu vertikal, sumbu horizontal, rotor internal, rotor eksternal, dan tipe pelat.
⑥ Rotor yang kuat, generator dapat mencapai kecepatan tinggi.
⑦ Ukuran kecil, ringan, kepadatan energi tinggi, cocok untuk situasi khusus.
⑧ Jalankan efisiensi di seluruh rentang kecepatan, efisiensi tinggi.
⑨ Gunakan bantalan berisi oli berkecepatan tinggi yang diimpor, bebas perawatan, dan keandalan tinggi.
Bagaimana magnet permanen bekerja di turbin angin?
Pengoperasian generator turbin angin didasarkan pada prinsip elektromagnetik, biasanya mengikuti prinsip elektromagnetik pertama yang dibuat oleh Michael Faraday pada tahun 1831. Ketika sebuah konduktor listrik berputar dalam medan magnet, ia menghasilkan listrik.Ketika bilah turbin berputar ke arah angin, induksi elektromagnetik terjadi di dalam medan magnet magnet permanen di turbin untuk menghasilkan listrik.Generator listrik yang terhubung ke poros turbin angin mengubah gerakan bilah diubah menjadi energi listrik.Namun, alih-alih cincin selip yang digunakan dalam elektromagnet, magnet permanen di turbin angin menggunakan medan magnet dari magnet tanah jarang yang kuat.
Perbedaan antara elektromagnet dan magnet permanen:
Tidak seperti elektromagnet, magnet permanen tidak memerlukan sumber daya eksternal.Perbedaan utama antara penggunaan elektromagnet dan magnet permanen pada turbin angin adalah bahwa elektromagnet memerlukan cincin selip untuk menggerakkan elektromagnet, sedangkan magnet permanen tidak.Demikian juga, kotak roda gigi membutuhkan perawatan berkelanjutan, yang menambah biaya secara signifikan.
Fungsi dari gearbox adalah untuk mengubah kecepatan rendah dari poros turbin menjadi kecepatan yang lebih tinggi yang dibutuhkan oleh generator induksi untuk menghasilkan listrik, tetapi gearbox menyebabkan gesekan dan menurunkan kinerja.Misalnya, dengan menggunakan magnet neodymium sebagai pengganti elektromagnet, kita dapat meningkatkan efisiensi turbin, mengurangi efisiensi, dan mengurangi biaya pemeliharaan.
Saat ini, para insinyur telah mengembangkan generator elektromagnetik yang lebih canggih yang bekerja bersama-sama dengan angin yang ditangkap oleh turbin angin untuk menghasilkan listrik untuk konsumsi lokal di rumah, sekolah, rumah sakit, bangunan komersial, dan lainnya.Saat ini, bergantung pada kekuatan angin, satu turbin angin dapat menghasilkan listrik hingga 113GW, yang dapat memberi daya pada sekitar 250 hingga 300 rumah.
Dengan mencocokkan daya dan kecepatan generator dengan turbin angin, sistem tenaga menjadi lebih efisien.Tidak diperlukan kotak roda gigi, dan efisiensi alternator melebihi 90%.
2. Generator kecepatan variabel memberikan solusi untuk Industri Hidro.
Peningkatan efisiensi dari teknologi kecepatan variabel dapat membuat lebih banyak lokasi hidro kecil yang layak secara ekonomi untuk dikembangkan.
