Rincian Produk
Tempat asal: Cina
Nama merek: ENNENG
Sertifikasi: CE
Nomor model: PMG
Ketentuan Pembayaran & Pengiriman
Kuantitas min Order: 1
Harga: USD 1000-5000/set
Kemasan rincian: Pengemasan layak laut
Waktu pengiriman: 15-120 hari
Syarat-syarat pembayaran: L/C, T/T
Menyediakan kemampuan: 20000 set/tahun
Nama: |
Alternator Generator Magnet Permanen |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 IP68 |
Merek bantalan: |
SKF |
Metode Pendinginan: |
Pendinginan Alami |
Kelas isolasi: |
H |
Fase: |
3 fase |
Tegangan: |
400V |
bahan: |
Bumi Langka NdFeB |
Nama: |
Alternator Generator Magnet Permanen |
Jenis Saat Ini: |
AC |
Rentang Daya: |
5-2000kw |
Tingkat Perlindungan: |
IP54 IP55 IP68 |
Merek bantalan: |
SKF |
Metode Pendinginan: |
Pendinginan Alami |
Kelas isolasi: |
H |
Fase: |
3 fase |
Tegangan: |
400V |
bahan: |
Bumi Langka NdFeB |
1000kw 200rpm 400V 50Hz Alternator Generator Magnet Permanen

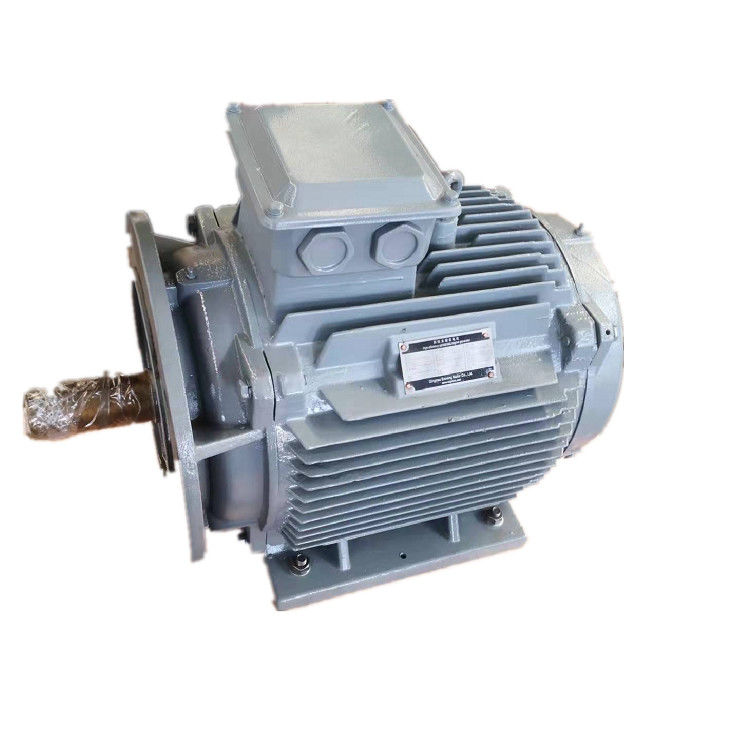

Gambar Produk
Parameter Teknis
| TIDAK. | Parameter | Satuan | Data |
| 1 | Nilai daya keluaran | KW | 1000 |
| 2 | Kecepatan terukur | RPM | 200 |
| 3 | Nilai tegangan output | VAC | 400 |
| 4 | Dinilai saat ini | A | 1500 |
| 5 | Nilai frekuensi | Hz | 50 |
| 6 | Polandia | 30 | |
| 7 | Efisiensi pada kecepatan pengenal | % | ＞95.6 |
| 8 | Jenis berliku | Y | |
| 9 | Resistansi isolasi | MΩ | 18 |
| 10 | Isolasi | kelas | H |
| 11 | Torsi terukur | Nm | 48000 |
| 12 | Mulai torsi | Nm | <550 |
| 13 | Kenaikan suhu | °C | 90 |
| 14 | Suhu kerja maks | °C | 130 |
| 15 | Diameter pembangkit | mm | Lihat gambarnya |
| 16 | Diameter poros | mm | Lihat gambarnya |
| 17 | Bahan perumahan | Pengecoran Besi | |
| 18 | Bahan poros | Baja | |
| 19 | Bantalan | SKF | |
| 20 | Berat | Kg | 5200 |
Gambar Detil
Generator magnet permanen adalah perangkat yang mengubah energi mekanik menjadi energi listrik.Di perangkat ini, belitan rotor telah diganti dengan magnet permanen.Generator magnet permanen sebagian besar digunakan dalam aplikasi industri seperti turbin dan mesin untuk menghasilkan energi listrik komersial, alternator magnet permanen adalah sumber energi alternatif dan memiliki banyak manfaat yang menjadikannya perangkat hebat untuk berbagai aplikasi perumahan, komersial, dan industri. .
Struktur
Generator magnet permanen terutama terdiri dari rotor, penutup ujung, dan stator.Struktur stator sangat mirip dengan alternator biasa.Perbedaan terbesar antara struktur rotor dan alternator adalah kualitasnya yang tinggi Menurut posisi magnet permanen pada rotor, generator magnet permanen biasanya dibagi menjadi struktur rotor permukaan dan struktur rotor bawaan. .
Prinsip bekerja
Generator magnet permanen menggunakan prinsip induksi elektromagnetik di mana kawat memotong garis medan magnet untuk menginduksi potensial listrik dan mengubah energi mekanik penggerak utama menjadi output energi listrik.Ini terdiri dari dua bagian, stator, dan rotor.Stator adalah angker yang menghasilkan listrik dan rotor adalah kutub magnet.Stator terdiri dari inti besi angker, belitan tiga fase yang dilepaskan secara seragam, alas mesin, dan penutup ujung.
Rotor biasanya merupakan jenis kutub tersembunyi, yang terdiri dari belitan eksitasi, inti dan poros besi, cincin pelindung, cincin tengah, dan sebagainya.
Belitan eksitasi rotor diberi arus DC untuk menghasilkan medan magnet yang dekat dengan distribusi sinusoidal (disebut medan magnet rotor), dan fluks eksitasi efektifnya berpotongan dengan belitan angker stasioner.Saat rotor berputar, medan magnet rotor ikut berputar bersamanya.Setiap kali revolusi dilakukan, garis gaya magnet memotong setiap belitan fasa stator secara berurutan, dan potensial AC tiga fasa diinduksi dalam belitan stator tiga fasa.
Ketika generator pm berjalan dengan beban simetris, arus jangkar tiga fasa mensintesis untuk menghasilkan medan magnet berputar dengan kecepatan sinkron.Bidang stator dan rotor berinteraksi untuk menghasilkan torsi pengereman.Input torsi mekanis dari turbin mengatasi torsi pengereman dan bekerja.
Fitur
① Generator memiliki banyak kutub, yang meningkatkan frekuensi dan efisiensi, menghemat biaya penyearah dan inverter.
② Analisis Elemen Hingga digunakan saat mendesain generator, struktur kompak.Torsi startup rendah, memecahkan masalah startup angin kecil, meningkatkan pemanfaatan energi angin.
③ Tinggalkan penambah roda gigi, tingkatkan keandalan dan efisiensi generator, dan turunkan jumlah perawatan.
④ Isolasi kelas H, impregnasi tekanan vakum.
⑤ Memiliki banyak struktur seperti sumbu vertikal, sumbu horizontal, rotor internal, rotor eksternal, dan tipe pelat.
⑥ Rotor yang kuat, generator dapat mencapai kecepatan tinggi.
⑦ Ukuran kecil, ringan, kepadatan energi tinggi, cocok untuk situasi khusus.
⑧ Jalankan efisiensi di seluruh rentang kecepatan, efisiensi tinggi.
⑨ Gunakan bantalan berisi oli berkecepatan tinggi yang diimpor, bebas perawatan, dan keandalan tinggi.
Poin-poin berikut harus diperhatikan saat merancang turbin angin:
(1) Lingkungan pengoperasian generator sangat keras, dan generator harus memiliki keamanan dan keandalan yang tinggi serta mampu mencegah hujan, salju, dan debu.
(2) Ketika generator digerakkan langsung oleh roda angin (gearbox penambah kecepatan yang umum digunakan dihilangkan), kecepatan pengenal generator harus rendah.
(3) Kecepatan bangun tekanan awal generator harus rendah untuk memaksimalkan faktor pemanfaatan energi angin.
(4) Torsi hambatan awal generator sekecil mungkin, sehingga generator dapat memulai dengan baik pada kecepatan angin yang lebih rendah, dan pemanfaatan energi angin juga ditingkatkan.
Dengan mencocokkan daya dan kecepatan generator dengan turbin angin, sistem tenaga menjadi lebih efisien.Tidak diperlukan kotak roda gigi, dan efisiensi alternator melebihi 90%.
2. Generator kecepatan variabel memberikan solusi untuk Industri Hidro.
Peningkatan efisiensi dari teknologi kecepatan variabel dapat membuat lebih banyak lokasi hidro kecil yang layak secara ekonomi untuk dikembangkan.
